Jaký je účel hydraulické pohonné jednotky?

Základní účel hydraulické pohonné jednotky

A hydraulická pohonná jednotka (HPU) existuje pro jeden základní účel: k přeměně elektrické nebo mechanické energie na řízenou hydraulickou energii — stlačená kapalina — kterou lze přenášet, směrovat a používat k provádění užitečné mechanické práce na dálku. Je to centrální zdroj energie jakéhokoli hydraulického systému, generující průtok a tlak, které akční členy, motory a válce potřebují k pohybu břemen, udržování pozic nebo působení sil, které by byly nepraktické nebo nemožné s čistě mechanickými nebo elektrickými prostředky.

Prakticky řečeno, hydraulická pohonná jednotka odebírá elektrickou energii z motoru, používá čerpadlo k natlakování hydraulické kapaliny a dodává tuto kapalinu přes řídicí ventily všude tam, kde je třeba provést nějakou práci – ať už je to zvedání 500tunového lisu, řízení stavebního bagru, upnutí obrobené součásti nebo vysunutí podvozku komerčního letadla. HPU neprovádí práci sám; poskytuje energetickou a řídicí infrastrukturu, která umožňuje práci.

Bez hydraulické pohonné jednotky by akční členy, válce a hydraulické motory v systému neměly žádný zdroj energie. HPU je pro hydraulický okruh tím, čím je napájecí zdroj pro elektronický systém – definuje dostupnou obálku výkonu, nastavuje rozsah provozního tlaku a určuje, jak rychle a přesně může systém reagovat.

Co vlastně hydraulická pohonná jednotka dělá: Funkční porucha

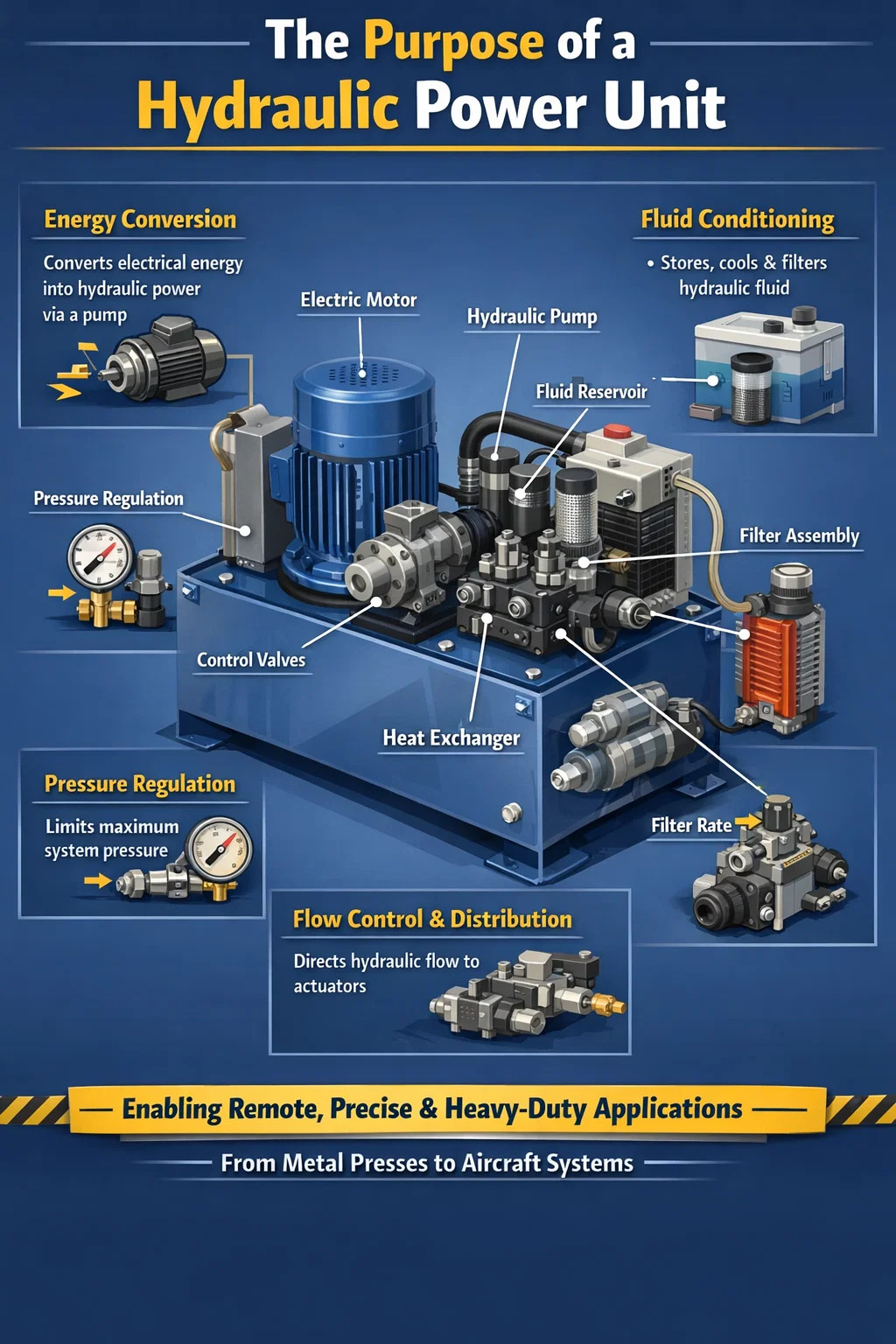

Účel hydraulické pohonné jednotky lze rozdělit do několika různých funkčních rolí, které plní současně v jakémkoli hydraulickém systému.

Přeměna energie

Primárním úkolem HPU je přeměna energie. Elektrický motor – obvykle dimenzovaný odkudkoli 0,5 kW pro malé stolní jednotky až přes 1 000 kW pro velké průmyslové systémy — pohání hydraulické čerpadlo. Čerpadlo přeměňuje rotační mechanickou energii motoru na hydraulickou energii ve formě proudění pod tlakem. Tato energie pak může být dopravována hadicemi a potrubím na značné vzdálenosti a přeměněna zpět na mechanickou práci, kdekoli je potřeba.

Skladování kapalin a kondicionování

Zásobník integrovaný do hydraulické pohonné jednotky uchovává pracovní kapalinu – obvykle mezi nimi 10 a 2000 litrů v závislosti na velikosti systému – a umožňuje jeho ochlazení, odvzdušnění a usazení před opětovným vstupem do čerpadla. HPU také obsahuje filtrační systém, který udržuje tekutinu čistou, a často výměník tepla pro udržení optimální teploty tekutiny. Tato role kondicionéru je kritická: čistota kapaliny a teplota přímo ovlivňují životnost každé další součásti.

Regulace tlaku a bezpečnost

HPU obsahuje přetlakový ventil, který uzavírá maximální tlak v systému a zabraňuje poškození čerpadla, ventilů, pohonů a potrubí přetížením. Ve většině průmyslových hydraulických systémů je tento maximální tlak nastaven mezi 150 a 350 barů , ačkoli vysokotlaké systémy v letectví, testování a speciálních aplikacích mohou překročit 700 bar . Funkce regulace tlaku zajišťuje, že systém nemůže překročit své projektované limity bez ohledu na požadavky následného okruhu.

Řízení toku a distribuce

Moderní hydraulické pohonné jednotky obsahují směrové regulační ventily, proporcionální ventily nebo servoventily, které distribuují stlačenou kapalinu ke konkrétním pohonům ve specifických sekvencích a při řízených průtokech. Tato řídicí funkce určuje rychlost, sílu a směr každého pohybu v systému. Jediný HPU může současně napájet více okruhů, každý s nezávislými požadavky na tlak a průtok, pomocí rozdělovacích bloků a ventilových sestav namontovaných přímo na jednotce.

Proč se místo jiných energetických technologií používají hydraulické pohonné jednotky

Účel hydraulické pohonné jednotky bude jasnější, když pochopíte, proč se pro specifické aplikace volí hydraulika před elektrickými pohony, pneumatickými nebo čistě mechanickými pohony. Každá technologie má svou doménu a hydraulika – konkrétně systém řízený HPU – dominuje všude tam, kde je současně vyžadována vysoká hustota síly, přesné ovládání a spolehlivost při velkém zatížení.

Síla a hustota výkonu

Hydraulické systémy vytvářejí síly, které je obtížné nebo nepraktické sladit s elektromotory srovnatelné velikosti a hmotnosti. Hydraulický válec s a Vrtání 100 mm pracující při 250 barech vytváří sílu přibližně 196 kN (asi 20 tun) ze součástky o hmotnosti několika kilogramů. Elektrický lineární ovladač produkující stejnou sílu by byl podstatně těžší a větší. Tato hustota síly je důvodem, proč jsou hydraulické jednotky standardní v aplikacích, jako jsou lisy na kov, vstřikovací stroje a těžká stavební zařízení.

Udržení zátěže bez trvalé spotřeby energie

Hydraulický válec s zablokovaným portem drží svou zátěž neomezeně dlouho, aniž by spotřebovával energii, protože nestlačitelná kapalina nemůže unikat uzavřeným ventilem. Tato schopnost je nezbytná v aplikacích, jako jsou upínací přípravky, zvedací plošiny a hydraulické zvedáky, které musí udržet náklad po dlouhou dobu. Elektrický servomotor udržující stejnou zátěž by vyžadoval nepřetržitý proud – generuje teplo a spotřebovává energii, i když stojí.

Ochrana proti přetížení

Přetlakový ventil v hydraulické pohonné jednotce poskytuje vlastní ochranu proti přetížení. Pokud systém narazí na zátěž, která překračuje nastavený tlak, pojistný ventil se otevře a pohon se jednoduše zastaví – žádná součást není poškozena. Elektromotory a mechanické pohony obvykle vyžadují složitější schémata ochrany k dosažení stejné úrovně odolnosti proti poruchám.

Dálkový přenos energie

Jeden HPU může napájet akční členy umístěné mnoho metrů prostřednictvím flexibilních hadic, což umožňuje umístit zdroj energie na vhodné, chráněné místo, zatímco akční členy pracují v drsném, nepřístupném prostředí nebo prostředí s nebezpečím výbuchu. V pobřežních vrtných plošinách může například jediná hydraulická pohonná jednotka na hlavní palubě ovládat ventily a pohony na mořském dně. stovky metrů pod povrchem přes dlouhé pupeční hadice.

Odvětví a aplikace, kde hydraulické pohonné jednotky slouží kritickému účelu

Hydraulická pohonná jednotka je jedním z nejuniverzálněji používaných součástí průmyslového vybavení prakticky ve všech sektorech, které zahrnují těžké stroje, přesný pohyb nebo vytváření velké síly. Pochopení toho, kde jsou HPU nasazeny, objasňuje, proč je jejich účel tak široce relevantní.

Účel každé hlavní součásti uvnitř hydraulické energetické jednotky

Hydraulická pohonná jednotka dosahuje svého účelu prostřednictvím pečlivě integrované sady komponent. Každý z nich má specifickou roli a jejich pochopení pomáhá objasnit, proč je HPU navrženo tak, jak je.

Elektromotor

Motor poskytuje energii primárního hybatele. Většina průmyslových HPU používá třífázové AC indukční motory pro jejich spolehlivost, jednoduchost a dostupnost v širokém výkonovém rozsahu. Výstupní hřídel motoru je spojena přímo s čerpadlem. Velikost motoru určuje maximální hydraulický výkon, který může jednotka dodat. V energeticky účinných moderních konstrukcích řídí pohon s proměnnými otáčkami motor tak, aby odpovídal výkonu poptávce v reálném čase, což výrazně snižuje plýtvání energií při částečném zatížení.

Hydraulické čerpadlo

Čerpadlo je srdcem hydraulického agregátu. Nasává kapalinu z nádržky a pod tlakem ji tlačí do okruhu systému. Zubová čerpadla se používají v nízkotlakých, nákladově citlivých aplikacích. Lamelová čerpadla zajišťují tišší provoz. Pístová čerpadla – axiální i radiální typy – se používají ve vysokotlakých, vysoce účinných aplikacích nebo aplikacích s proměnným objemem. Zdvihový objem čerpadla se udává v kubických centimetrech na otáčku (cc/ot) a při dané rychlosti hřídele to přímo určuje průtok, který může HPU dodávat.

Nádrž

Zásobník uchovává hydraulickou kapalinu a slouží několika sekundárním účelům: umožňuje unikání vzduchových bublin, poskytuje tepelný nárazník pro absorbování tepla ze systému a poskytuje kontaminaci částicemi čas na usazení, než kapalina recirkuluje. Standardním pravidlem je velikost nádrže 3 až 5 násobek průtoku čerpadla za minutu i když aplikace s vysokou teplotou mohou vyžadovat větší nádrže nebo doplňkové chlazení.

Přetlakový ventil

Tento ventil je primárním bezpečnostním zařízením systému. Automaticky se otevře, když tlak překročí přednastavený limit, a odvede přebytečný průtok zpět do zásobníku. Bez něj by zablokovaný pohon nebo zastavený válec způsobily nárůst tlaku, dokud by potrubí, hadice nebo součást selhaly. Pojistný ventil není ovládací prvek – je to ochranné zařízení – a správně navržený HPU by jej měl během normálního provozu aktivovat jen zřídka.

Sestava filtru

Čistota hydraulické kapaliny je jedním z nejdůležitějších faktorů životnosti systému. Filtry v HPU – obvykle na vratném potrubí, tlakovém potrubí nebo obou – odstraňují kontaminaci částicemi dříve, než mohou poškodit vnitřní části čerpadla, ventilové cívky a těsnění válců. Většina průmyslových HPU se zaměřuje na úroveň čistoty kapalin ISO 4406 třída 16/14/11 až 18/16/13 s použitím filtrů s absolutní hodnotou 3–10 mikronů.

Výměník tepla

Energetické ztráty v hydraulickém systému se projevují jako teplo v kapalině. Bez tepelného výměníku by teplota kapaliny neustále stoupala, dokud by se těsnění nezhoršovala, viskozita neklesla a opotřebení součástí se nezrychlilo. Výměníky tepla chlazené vzduchem nebo vodou chlazené jsou dimenzovány tak, aby odváděly očekávanou tepelnou zátěž – obvykle 25 % až 40 % příkonu v konvenčním okruhu s pevným čerpadlem — a udržovat teplotu kapaliny mezi 40 °C a 60 °C.

Řídicí ventily a rozdělovací blok

Směrové regulační ventily, proporcionální ventily, tlakové redukční ventily a průtokové regulační ventily jsou často namontovány na rozdělovacím bloku integrovaném do HPU. Tyto součásti směrují stlačenou kapalinu do správného pohonu při správném tlaku a průtoku na příkaz z PLC, ručního ovládání nebo automatického sekvenčního ovladače. Přístup namontovaný na potrubí redukuje připojení potrubí, minimalizuje místa netěsností a udržuje systém kompaktní.

Jak hydraulická pohonná jednotka slouží účelům přesnosti a automatizace

Kromě aplikací hrubé síly slouží hydraulická pohonná jednotka k přesným účelům v automatizované výrobě a řízení procesů. Díky technologii proporcionálního nebo servo ventilu mohou systémy řízené HPU řídit polohu pohonu uvnitř ±0,01 mm a silou dovnitř 1 % nastavené hodnoty — úrovně výkonu, díky nimž je hydraulika konkurenceschopná s elektrickými servopohony v mnoha aplikacích náročných na sílu.

V moderním servohydraulickém systému regulátor s uzavřenou smyčkou nepřetržitě porovnává aktuální polohu pohonu (měřenou lineárním převodníkem) s přikázanou polohou a podle toho upravuje otevření servoventilu, koriguje poruchy zatížení a odchylky průtoku v reálném čase. Tato schopnost uzavřené smyčky se používá v:

• Stroje na testování materiálů, které musí na zkušební vzorky aplikovat přesné silové profily
• Letecké simulátory, které replikují pohybové podněty pro výcvik pilotů
• Seismická zkušební zařízení, která otřásají konstrukčními součástmi za účelem simulace zatížení zemětřesením
• Automobilové únavové testovací stojany, které aplikují spektra silničního zatížení na součásti vozidla
• Průmyslové kovací lisy s programovatelnou polohou beranu a silovými profily

V každé z těchto aplikací je hydraulická pohonná jednotka tím, co umožňuje sílu a pohyb. Servoventil a ovladač určují přesnost; HPU určuje kapacitu napájení.

Centralizované vs. decentralizované hydraulické energetické jednotky: různé účely pro různé architektury

Způsob, jakým je hydraulická pohonná jednotka rozmístěna v rámci zařízení nebo stroje, závisí na konkrétním účelu, kterému musí sloužit. Existují dva základní architektonické přístupy, z nichž každý vyhovuje jiným požadavkům.

Centrální hydraulické jednotky

Jeden velký HPU obsluhuje více strojů nebo pracovních stanic prostřednictvím kruhového hlavního nebo rozvětveného distribučního systému. Tento přístup se používá ve velkých výrobních závodech, kde mnoho strojů potřebuje současně hydraulickou energii. Výhodou je, že jedna jednotka, jedna sada ovládacích prvků a jedno místo údržby slouží celému zařízení. Centralizovaný HPU pro automobilovou karosárnu může být hodnocen na 500 kW nebo více , dodávající desítky svařovacích a upínacích stanic. Kompromisem je, že porucha postihuje všechny následné stroje současně a dlouhá potrubí způsobují tlakové ztráty.

Decentralizované (strojově montované) hydraulické pohonné jednotky

Každý stroj nebo procesní buňka má svůj vlastní HPU, dimenzovaný speciálně pro požadavky daného stroje. Toto je běžnější uspořádání v moderní výrobě, protože poskytuje nezávislost – porucha HPU jednoho stroje neovlivňuje ostatní – a umožňuje optimalizaci každé jednotky pro její specifický pracovní cyklus a požadavky na tlak. Kompaktní HPU v této kategorii sahají od Stolní jednotky o výkonu 0,5 kW pro malá zkušební zařízení až jednotky 200 kW pro velké vstřikovací nebo tlakové licí stroje.

Přenosné a pronajímatelné hydraulické jednotky

Přenosné HPU slouží specifickému účelu při údržbě, konstrukci a nouzové reakci: poskytují hydraulickou energii na vyžádání tam, kde neexistuje žádná pevná instalace. Hydraulické vyprošťovací nástroje („čelisti života“) jsou poháněny přenosnými HPU. Potrubí stavební čety používají přenosné jednotky k pohonu hydraulických ohýbaček a krimpovacích trubek. Týmy údržby je používají k ovládání hydraulických momentových klíčů na velkých přírubových spojích, kde není k dispozici energie. Tyto jednotky jsou obvykle poháněny naftovým nebo benzinovým motorem spíše než elektrickým, což umožňuje provoz ve vzdálených nebo mimo síť.

Účel hydraulické energetické jednotky v systémech kritických z hlediska bezpečnosti

V aplikacích kritických z hlediska bezpečnosti slouží hydraulická pohonná jednotka účelu, který jde nad rámec pouhého hnacího pohybu – musí zajišťovat zaručený a bezpečný provoz za poruchových podmínek. To je důležité zejména ve třech oblastech.

Systémy nouzového vypínání v ropě a zemním plynu

Hydraulické energetické jednotky v ropných a plynárenských zařízeních pohánějí nouzové uzavírací ventily (ESD) a systémy zabraňující vyfouknutí (BOP). Tyto HPU musí být schopny rychle a spolehlivě ovládat velké ventily za poruchových stavů – včetně výpadků napájení. Akumulátorové baterie nabité HPU ukládají dostatečné množství hydraulické energie k několikanásobnému ovládání všech nouzových ventilů, i když dojde ke ztrátě primárního zdroje energie. V offshore instalacích jsou HPU pro řízení BOP určeny API 16D nebo ekvivalentní standardy s plnou redundancí.

Hydraulické systémy letadel

Komerční letadla nesou více nezávislých hydraulických pohonných jednotek – obvykle dva nebo tři systémy, každý s vlastním čerpadlem (motorovým, elektrickým nebo vzduchem poháněným), nádrží a okruhem – takže porucha v jednom systému neohrozí kontrolu letu. Boeing 737 má například dva nezávislé hydraulické systémy, z nichž každý je schopen ovládat primární řízení letu nezávisle. Účelem každého HPU je v tomto kontextu jak redundance a tolerance selhání, tak i výroba energie.

Průmyslové ohraňovací lisy a gilotiny

Hydraulické ohraňovací lisy a nůžky používají HPU k pohonu beranů silami, které by mohly způsobit vážné zranění, pokud by nebyly kontrolovány. HPU v těchto strojích obsahuje vyvažovací ventily, dvoukanálové systémy bezpečnostních ventilů a monitorování polohy, aby bylo zajištěno, že se beran může pohybovat pouze řízenou rychlostí a nemůže volně padat v případě selhání hadice nebo poruchy ventilu. Bezpečnostní řídicí funkce HPU je stejně důležitá jako jeho funkce dodávky energie.

Co určuje velikost a specifikace hydraulické pohonné jednotky

Výběr hydraulické pohonné jednotky pro daný účel vyžaduje přizpůsobení specifikací jednotky požadavkům dané aplikace. Klíčové parametry, které definují, co musí HPU dodávat, jsou:

• Provozní tlak: Maximální tlak v systému požadovaný nejnáročnějším pohonem plus 10–15% rezerva. Většina průmyslových systémů se pohybuje mezi 150 a 350 bary.
• Průtok: Celkový současný požadavek na průtok všech aktivních pohonů. Pokud se válec s vrtáním 100 mm potřebuje vysunout rychlostí 100 mm/s, vyžaduje průtok přibližně 47 l/min.
• Pracovní cyklus: Jak často a jak dlouho je systém v plné zátěži. Jednotka HPU pro nepřetržitý provoz je dimenzována a chlazena odlišně od jednotky používané v krátkých dávkách s dlouhými obdobími nečinnosti.
• Počet okruhů: Kolik nezávislých pohonů nebo funkcí musí HPU obsluhovat současně a zda mají různé požadavky na tlak nebo průtok.
• Prostředí: Rozsah provozních teplot, vystavení vodě, prachu nebo korozivním atmosférám a zda jednotka musí splňovat klasifikaci ATEX nebo jiné nebezpečné oblasti.
• Požadavky na kontrolu: Ať už HPU potřebuje jednoduché ovládání zapnutí/vypnutí, proporcionální řízení tlaku a průtoku nebo plně uzavřené servo řízení s polohovou a silovou zpětnou vazbou.

Správná specifikace této specifikace je zásadní pro to, aby HPU spolehlivě plnila svůj účel. Poddimenzovaná jednotka se přehřeje a předčasně selže. Předimenzovaná jednotka plýtvá energií a kapitálem. Správná konstrukce specifikace HPU je základem úspěšného hydraulického systému.

Vyvíjející se účel hydraulických agregátů v moderním průmyslu

Účel hydraulické pohonné jednotky zůstal konstantní – převádět a dodávat řízenou hydraulickou sílu – ale způsob, jakým je tento účel naplňován, se významně vyvíjel s pokroky v elektronice, materiálech a technologii kapalin.

Moderní HPU stále častěji obsahují senzory s podporou IoT, které nepřetržitě monitorují teplotu kapaliny, tlak, průtok čerpadla, diferenciální tlak filtru a odběr proudu motoru. Tato data se vkládají do algoritmů prediktivní údržby, které dokážou detekovat vznikající opotřebení čerpadla, ucpání filtru nebo kontaminaci kapaliny týdny předtím, než způsobí poruchu. Závod s 50 HPU propojenými do sítě centrálního monitorovacího systému může dosáhnout 40–60% snížení neplánovaných prostojů v porovnání s časovými plány údržby.

Elektrohydraulické pohony (EHA) – samostatné jednotky kombinující malý elektromotor, čerpadlo a pohon v jednom balení – začínají v některých aplikacích nahrazovat konvenční obvody napájené HPU, zejména v letectví a mobilních strojích, kde je hmotnost a instalační prostor na prvním místě. Pro průmyslové aplikace s vysokým výkonem, s více pohony nebo s nepřetržitým provozem však centralizovaná hydraulická pohonná jednotka zůstává nejpraktičtějším a nákladově nejefektivnějším řešením a očekává se, že tomu tak zůstane i v dohledné budoucnosti.

Zavedení hydraulických kapalin voda-glykol, syntetický ester a ohnivzdorné hydraulické kapaliny také rozšířilo prostředí, ve kterých mohou HPU bezpečně pracovat – zejména ve slévárnách, zařízeních pro tlakové lití a podzemní těžbě, kde je kvůli riziku požáru minerální olej nevhodný. V těchto nastaveních slouží HPU ke stejnému základnímu účelu, ale se specifikací kapaliny zvolenou tak, aby splňovala bezpečnostní předpisy bez obětování výkonu.
