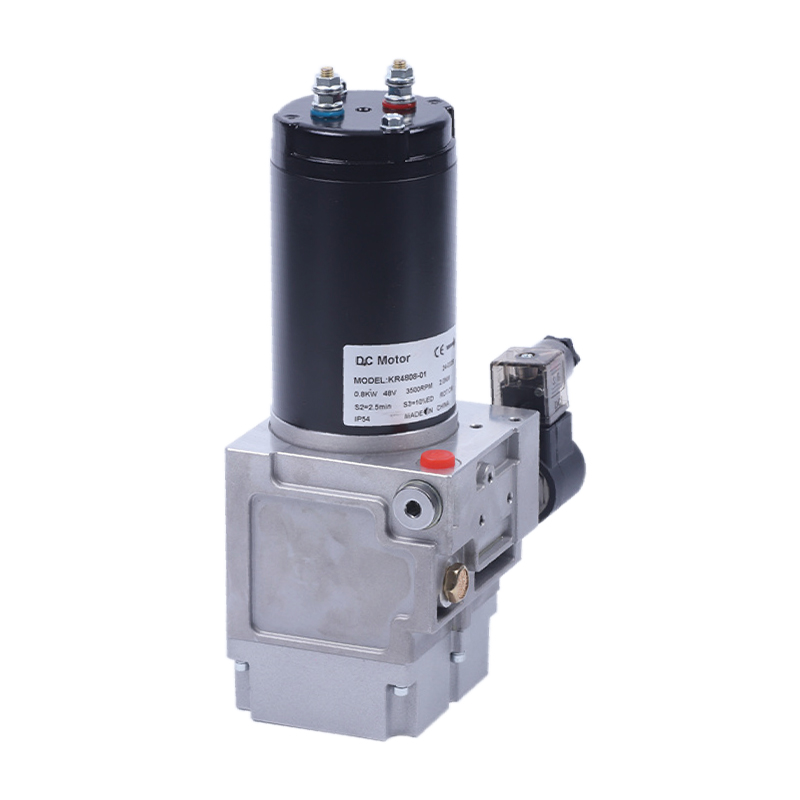

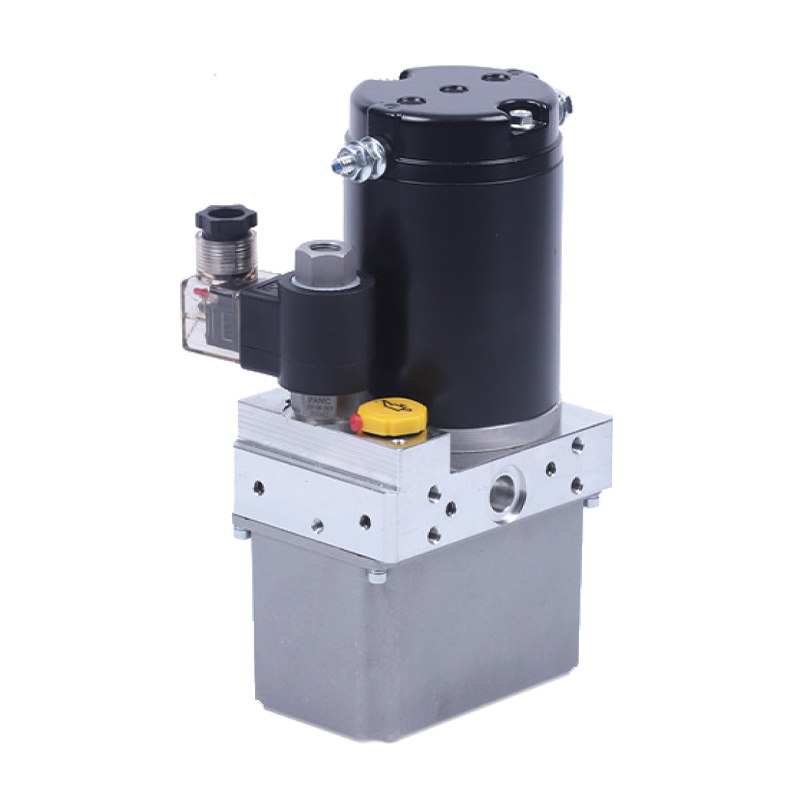

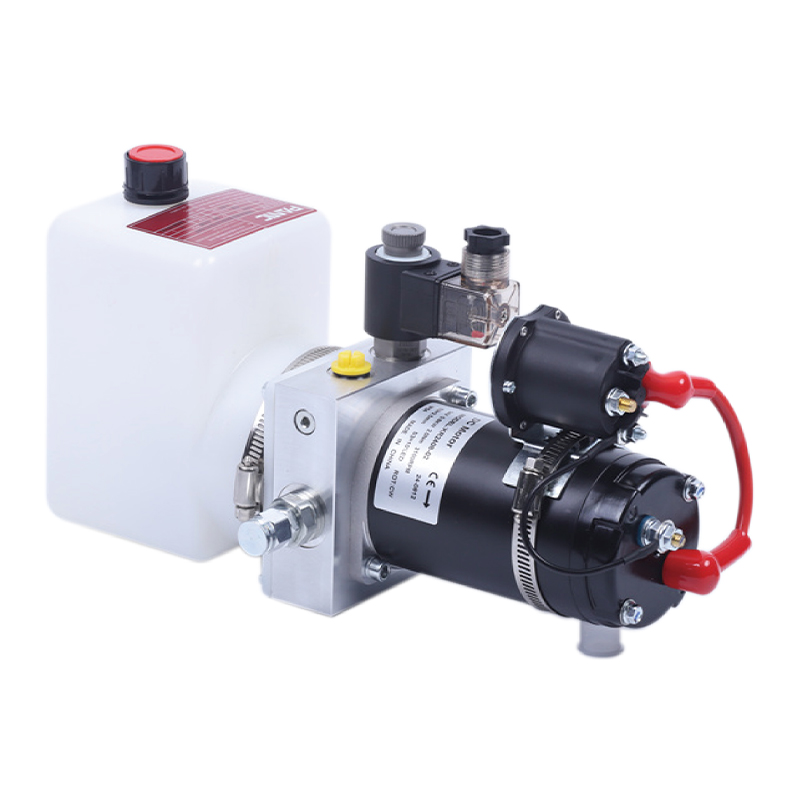

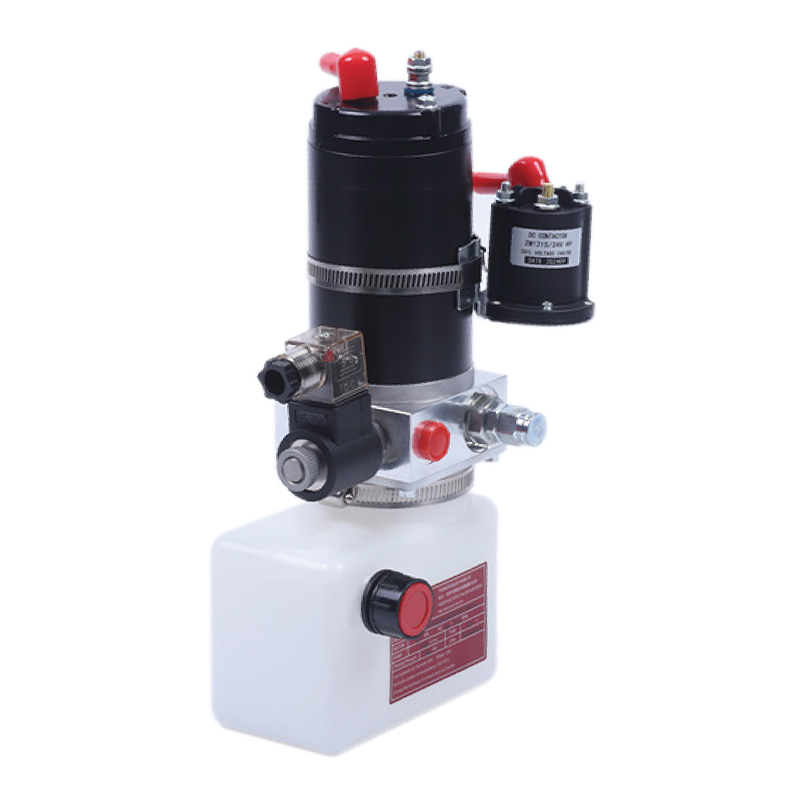

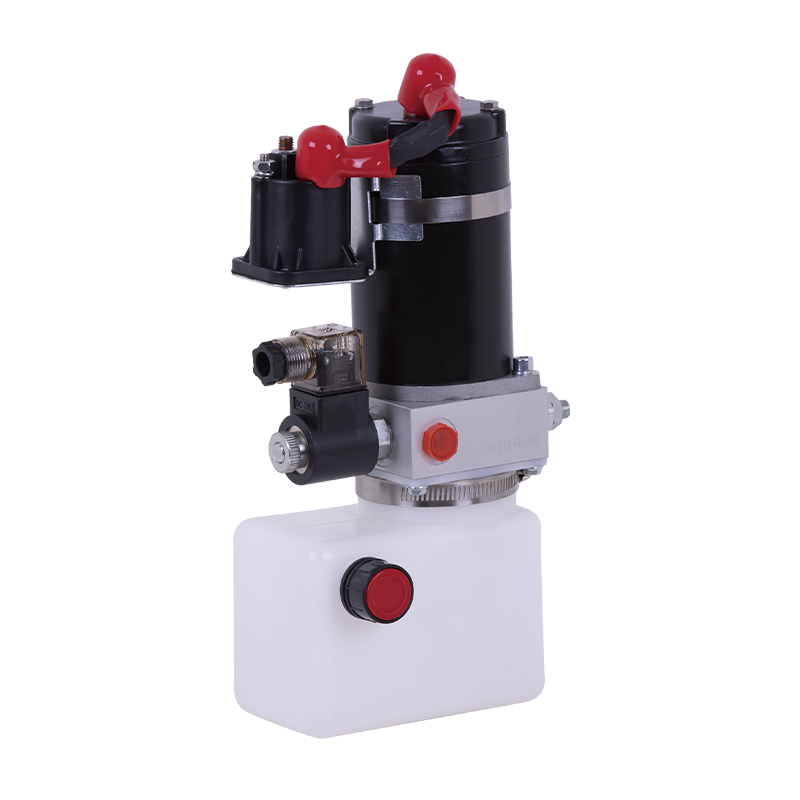

Tato hydraulická pohonná jednotka je speciálně navržena pro všechny elektrické paletové vozíky. Skládá se z vysokonapěťového zubového čerpadla, stejnosměrného motoru s permanentním magnetem a centrálního ventilového bloku. Ventil kartuše a olejová nádrž jsou integrovány. Spusťte motor do stoupání, otevřete elektromagnetický ventil do polohy fal. Vestavěný škrticí ventil pro kompenzaci tlaku řídí rychlost klesání. S volitelným motorem 0,3-0,8kw, volitelným napětím 12-48V, železnou a plastovou olejovou nádrží na výběr.
PODROBNÝ ÚVOD
Tato hydraulická pohonná jednotka mini paletového vozíku se skládá z vysokotlakého čerpadla, stejnosměrného motoru s permanentním magnetem, solenoidového ventilu a středového bloku. Existuje několik způsobů instalace, jako je vertikální, horizontální a boční instalace, které mohou splňovat instalaci různých malých elektrických nočních vozíků. Napětí a výkon motoru lze upravit podle požadavků zákazníka.
Pohonná jednotka elektromotoru vysokozdvižného vozíku dodává olej do válce vysokotlakým olejovým potrubím a válec stoupá. Motor se vypne a solenoidový ventil se zapne. Válec klesá dolů. Rychlost klesání může být vybavena průtokovými ventily různých průtoků dle požadavků zákazníka.
Pohonný motor s permanentními magnety tohoto minihydraulického paletového vozíku má vysokou účinnost, méně tepla a nízké riziko selhání. Může nepřetržitě a stabilně dodávat výkon a přizpůsobit se vysoce intenzivním operacím.
Hydraulická pohonná jednotka z hliníkové slitiny tohoto produktu má malé rozměry, nízkou hmotnost, snadno se instaluje a udržuje a má nízkou hlučnost v provedení s horní montáží.
ZVLÁŠTNÍ POZNÁMKY
Pohonná jednotka je pracovní systém S3 a nemůže pracovat nepřetržitě. Spustí se za 10 sekund a skončí za 90 sekund.
Před instalací se ujistěte, že hydraulické součásti, jako je olejový válec, olejové potrubí a spoj, jsou bez nečistot.
Viskozita hydraulického oleje musí být 15-68st. V létě se doporučuje hydraulický olej proti opotřebení č. 46 a v zimě nízkoteplotní hydraulický olej č. 32.
Po prvním spuštění operačního systému zkontrolujte, zda je dostatek oleje v olejové nádrži, obvykle 2/3 olejové nádrže.
Poté, co byl systém používán prvních 100 hodin, je třeba vyměnit hydraulický olej a poté každých 3000 hodin.
SCHÉMATICKÉ SCHÉMA
SPECIFIKACE
(Hydraulická pohonná jednotka mini paletového vozíku 1)
| Model | Volt | Moc | Rychlost | Přemístění | Tlak | Nádrž | Napětí solenoidového ventilu |
| PNC-O.8-D24-0.5/0.65-18-0.7/W-Y2 | 24V DC | 0,8 kW | 3400 ot./min | 0,65 CC/REV | 18 MPA | 0,7 l | 24V DC |
| PNC-0,8-D48-0,5/0,65-18-0,7/W-Y2 | 48V DC | 3100 ot./min | 48V DC |
(Hydraulická pohonná jednotka mini paletového vozíku 2)
| Model | Volt | Moc | Rychlost | Přemístění | Tlak | Nádrž | Napětí solenoidového ventilu |
| PNC-0,8-D24-0,5/1,0-13-0,7/W-Y2 | 24V DC | 0,8 kW | 3400 ot./min | 0 65 CC/REV | 13 MPA | 0,7L | 24V DC |
| PNC-0,8-D48-0,5/0,65-13-0,7/W-Y2 | 48V DC | 3100 ot./min | 1. oCC/REV | 48V DC |
(Hydraulická pohonná jednotka mini paletového vozíku 3)
| Model | Volt | Moc | Rychlost | Přemístění | Tlak | Nádrž | Napětí solenoidového ventilu |
| PNC-0,8-D24-0,5/0,38-23-0,5/W-Y2 | 24V DC | 0,8 kW | 3400 ot./min | 0,38 CC/REV | 23 MPA | 0,5 l | 24V DC |
| PNC-0,8-D48-0,5/0,38-23-0,5/W-Y2 | 48V DC | 3100 ot./min | 48V DC |
(Hydraulická pohonná jednotka mini paletového vozíku 4)
| Model | Volt | Moc | Rychlost | Přemístění | Tlak | Nádrž | Napětí solenoidového ventilu |
| PNC-0,8-D24-0,5/0,38-23-0,4/W-Y2 | 24V DC | 0,8 kW | 3400 ot./min | 0,38 CC/REV | 23 MPA | 0,4 l | 24V DC |
| PNC-0,8-D48-0,5/0,38-23-0,4/W-Y2 | 48V DC | 3100 ot./min | 48V DC |
(Hydraulická pohonná jednotka mini paletového vozíku 5)
| Model | Volt | Moc | Rychlost | Přemístění | Tlak | Nádrž | Napětí solenoidového ventilu |
| PNC-0,8-D24-0,5/0,65-16-1,5/L-Y2 | 24V DC | 0,8 kW | 3400 ot./min | 0,65 CC/REV | 16 MPA | 1,5 l | 24V DC |
| PNC-1.2-D24-0.5/0.88-16-1.5/L-Y2 | 1,2 kW | 3800 ot./min | 0,88 CC/REV | ||||
| PNC-0,8-D48-0,5/0,65-16-1,5/L-Y2 | 48V DC | 0,8 kW | 3100 ot./min | 0,65 CC/REV | 48V DC |
Poznámka: Pokud potřebujete parametry systému, jako je čerpadlo, tlak a výkon motoru s různým průtokem, kontaktujte našeho prodejce.
