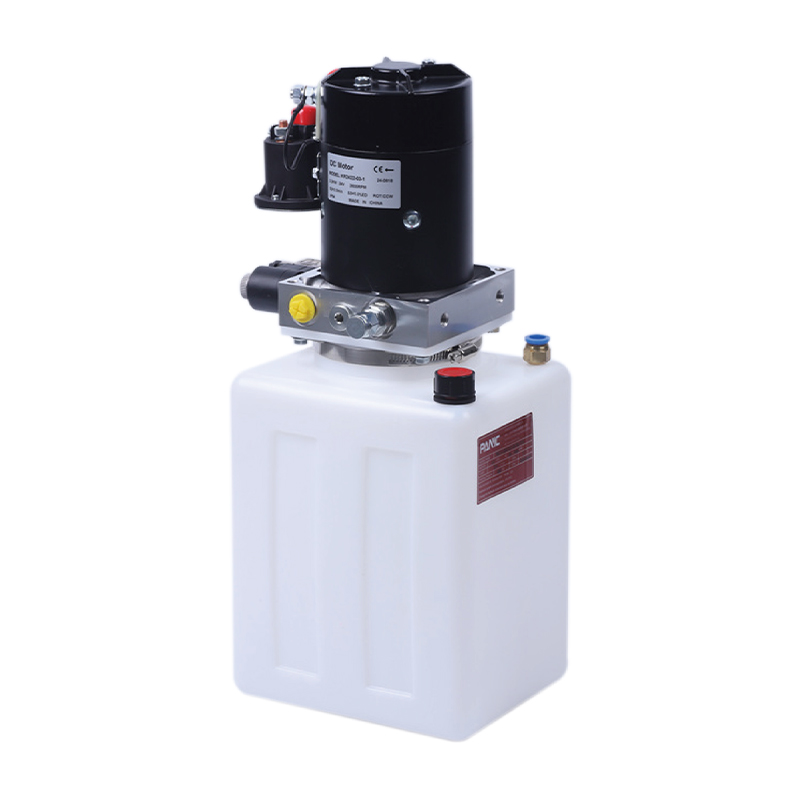

Tato hydraulická pohonná jednotka plně elektrického zakladače je speciálně navržena pro plně elektrický zakladač. Je integrován vysokotlakým zubovým čerpadlem, centrálním ventilovým blokem stejnosměrného kartáčového motoru, patronovým ventilem a olejovou nádrží. Náběh a pokles jsou řízeny motorem a solenoidovým ventilem s volitelným výkonem motoru od 2,2 kW do 4 kW, jednorychlostní, dvojitou rychlostí a proporcionální regulací rychlosti. Na výběr jsou železné a plastové palivové nádrže.
HLAVNÍ VLASTNOSTI ZAHRNUJE
- Elektrické ovládání: Hydraulická pohonná jednotka plně elektrického zakladače je ovládána motorem a elektromagnetickým ventilem, který dokáže přesně nastavit zdvih a spouštění zakladače. Funkce zvedání a spouštění ovládané elektromagnetickým ventilem činí provoz zakladače flexibilnějším a plynulejším.
- Více možností výkonu motoru: Výkon motoru lze volit od 2,2 kW do 4 kW. Uživatelé si mohou vybrat vhodný výkon motoru podle různých požadavků na zatížení, aby zajistili efektivní provoz systému za různých pracovních podmínek.
- Flexibilní výběr rychlosti klesání: Hydraulická pohonná jednotka plně elektrického zakladače poskytuje tři režimy klesání: jednorychlostní, dvourychlostní a proporcionální regulaci rychlosti. Uživatelé si mohou vybrat nejvhodnější rychlost sestupu podle pracovních potřeb, aby byla zajištěna stabilita a bezpečnost zakladače v různých pracovních scénářích.
- Výběr materiálu nádrže: Hydraulická jednotka poskytuje dvě možnosti: železnou nádrž a plastovou nádrž. Železné nádrže jsou vhodné pro dlouhodobé použití při vysokém zatížení, zajišťující lepší odolnost; zatímco plastové nádrže jsou lehčí a vhodné pro aplikační prostředí s přísnými požadavky na hmotnost zařízení.
- Konstrukce patronového hydraulického ventilu: Systém využívá design kazetového ventilu, který může zlepšit přesnost řízení kapaliny a rychlost odezvy, díky čemuž je hydraulický systém zakladače efektivnější a spolehlivější.
- Ovládání motoru a elektromagnetického ventilu: Kombinace stejnosměrného motoru s uhlíkovými kartáči a solenoidového ventilu umožňuje plynulejší provoz zakladače, přesnější zdvihání a rychlé spuštění systému, což snižuje plýtvání energií a zlepšuje celkovou provozní účinnost.
Tato hydraulická pohonná jednotka je vhodná pro plně elektrické zakladače a může jim poskytnout stabilní hydraulickou podporu, zejména v pracovních prostředích, která vyžadují rychlé zvedání a flexibilní regulaci rychlosti, což může účinně zlepšit efektivitu práce. Kombinace kazetového hydraulického ventilu a řídicího systému motoru zajišťuje přesné ovládání a efektivní provoz hydraulického systému, který se přizpůsobí různým typům stohovacích operací.
ZVLÁŠTNÍ POZNÁMKY
Pohonná jednotka je pracovní systém S3 a nemůže pracovat nepřetržitě. Spustí se za 10 sekund a skončí za 90 sekund.
Před instalací se ujistěte, že hydraulické součásti, jako je olejový válec, olejové potrubí a spoj, jsou bez nečistot.
Viskozita hydraulického oleje má být 15 - 68st. V létě se doporučuje hydraulický olej proti opotřebení č. 46 a v zimě nízkoteplotní hydraulický olej č. 32.
Po prvním spuštění operačního systému zkontrolujte, zda je dostatek oleje v olejové nádrži, obvykle 2/3 olejové nádrže.
Poté, co byl systém používán prvních 100 hodin, je třeba vyměnit hydraulický olej a poté každých 3000 hodin.

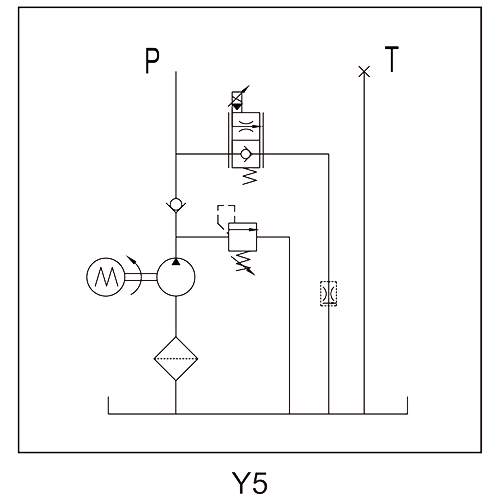

SCHÉMATICKÉ SCHÉMA
SPECIFIKACE
(Hydraulická pohonná jednotka plně elektrického zakladače 1)
| Model | Volt | Moc | Rychlost | Přemístění | Tlak | Nádrž | Napětí solenoidového ventilu |
| PNC-2.2-D24-1/2.7-20-5/L-Y2 | 24V DC | 2,2 kW | 260 ORPM | 2,7 CC/REV | 20 MPA | 5L | 24V |
| PNC-3-D24-1/3.2-20-10/L-Y4 | 3 kW | 3,2 CC/REV | 10L | ||||
| PNC-4-D24-1/3,5-20-10/L-Y5 | 4 kW | 350 ORPM | 3,5 CC/REV |
(Hydraulická pohonná jednotka plně elektrického zakladače 2)
| Model | Volt | Moc | Rychlost | Přemístění | Tlak | Nádrž | Napětí solenoidového ventilu |
| PNC-2.2-D24-1/2.7-20-5/L-Y2 | 24V DC/48VDC | 2,2 kW | 2600 ot./min | 2,7 CC/REV | 20 MPA | 5L | 24V |
| PNC-3-D48-1/3.2-20-10/L-Y4 | 3 kW | 3,2 CC/REV | 10L | ||||
| PNC-4-D24-1/3,5-20-10/L-Y5 | 4 kW | 3500 ot./min | 3,5 CC/REV |
Poznámka: Pokud potřebujete parametry systému, jako je čerpadlo, tlak a výkon motoru s různým průtokem, kontaktujte našeho prodejce.
