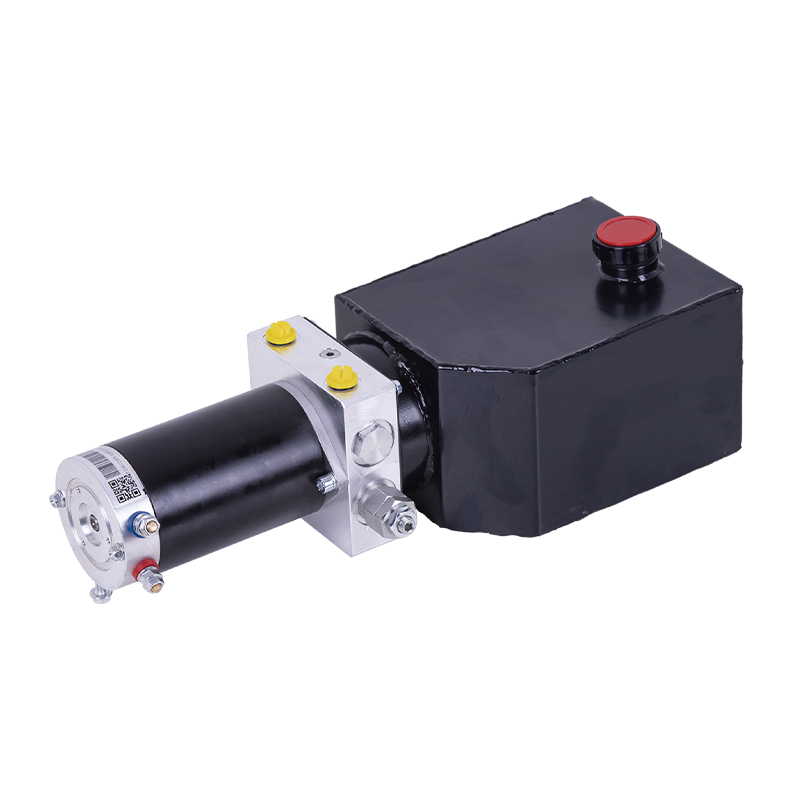

Tato stejnosměrná obousměrná čerpací jednotka využívá integrovanou konstrukci několika komponentů, jako je obousměrné zubové čerpadlo, stejnosměrný motor s permanentním magnetem, středový blok, sestava ventilu kazety a olejová nádrž. Jeho největší předností je, že reverzní funkce hydraulického systému je dosažena prostřednictvím otáčení motoru vpřed a vzad, takže není potřeba elektromagnetický ventil. Díky tomu je pohonná jednotka kompaktní a vhodná pro různé typy zařízení s malým dispozičním prostorem. Současně má pohonná jednotka kompaktní konstrukci a stabilní výkon a je široce používána v chodících vozidlech, zvedacích plošinách a dalších zařízeních. Napětí motoru je volitelné při 12-48V.požadavky.
HLAVNÍ VLASTNOSTI PATŘÍ:
- Obousměrné zubové čerpadlo: Napájecí jednotka DC obousměrného čerpadla využívá obousměrné zubové čerpadlo k zajištění stabilního a účinného hydraulického výkonu. Obousměrná konstrukce umožňuje systému dosáhnout obousměrného řízení hydraulického průtoku, přizpůsobit se operacím zvedání nebo chůze zařízení za různých pracovních podmínek a zajistit hladký provoz systému.
- DC motor s permanentním magnetem: Je vybaven vysoce účinným stejnosměrným motorem s permanentním magnetem, má nízkou spotřebu energie a dlouhou životnost. Funkce motoru vpřed a vzad realizuje reverzaci hydraulického systému, snižuje závislost na solenoidovém ventilu, dále zjednodušuje strukturu systému a zvyšuje spolehlivost.
- Zjednodušené ovládání couvání: Reverzace hydraulického systému je dosažena spoléháním se na otáčení motoru vpřed a vzad, čímž se eliminuje konstrukce tradičního solenoidového ventilu. Snižuje složitost systému, efektivně šetří místo a je vhodný pro zařízení s malým prostorem nebo speciálními požadavky na kompaktní konstrukci.
- Kompaktní konstrukce: Celková konstrukce této stejnosměrné obousměrné čerpací jednotky je velmi kompaktní a vhodná pro použití v mobilních vozidlech, zvedacích plošinách a dalších zařízeních. Zjednodušená konfigurace komponent může poskytnout dostatečnou podporu napájení v omezeném prostoru a maximalizovat pracovní efektivitu zařízení.
- Stabilita a spolehlivost: Celková struktura stejnosměrné obousměrné čerpací jednotky je stabilní, výkon je stabilní a není náchylný k selhání. Jeho konstrukce umožňuje zařízení udržovat stabilní provoz při dlouhodobém a vysokofrekvenčním používání, což je velmi vhodné pro vysoce náročné průmyslové nebo mobilní aplikace zařízení.
- Volba napětí: Systém poskytuje různé konfigurace napětí od 12V do 48V a uživatelé si mohou vybrat vhodnou verzi napětí podle skutečných potřeb. Ať už se jedná o malé zařízení nebo velké zařízení, můžete najít správné napětí pro zajištění efektivního provozu systému.
- Široká aplikace: Tato stejnosměrná obousměrná čerpací jednotka je díky své vysoké účinnosti a kompaktnosti široce používána v různých systémech hydraulického pohonu, jako jsou mobilní vozidla, zvedací plošiny a logistická zařízení. Obzvláště dobře funguje v aplikačních scénářích, které vyžadují rychlé přepínání a malé nároky na prostor.
ZVLÁŠTNÍ POZNÁMKY
Pohonná jednotka je pracovní systém S3 a nemůže pracovat nepřetržitě.
Spustí se za 10 sekund a skončí za 90 sekund.
Před instalací se ujistěte, že hydraulické součásti, jako je olejový válec, olejové potrubí a spoj, jsou bez nečistot.
Viskozita hydraulického oleje má být 15 - 68st. V létě se doporučuje hydraulický olej proti opotřebení č. 46 a v zimě nízkoteplotní hydraulický olej č. 32.
Po prvním spuštění operačního systému zkontrolujte, zda je dostatek oleje v olejové nádrži, obvykle 2/3 olejové nádrže.
Poté, co byl systém používán prvních 100 hodin, je třeba vyměnit hydraulický olej a poté každých 3000 hodin.

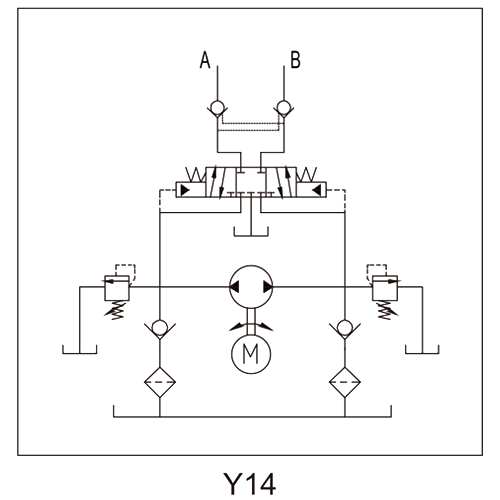

SCHÉMATICKÉ SCHÉMA
SPECIFIKACE
| Model | Volt | Moc | Rychlost | Displacemet | Tlak | Nádrž | Solenoid Vavle Volt |
| PNC-0,5-D12-0,5T/0,65-14-1/L-Y14 | 12V DC | 0,5 kW | 2800 ot./min | 0,65 CC/REV | 14 MPA | 1L | 12V DC |
| PNC-0,8-D24-0,5T/1,0-14-3/W-Y14 | 24V DC | 0,8 kW | 3100 ot./min | 1,0 CC/REV | 3L | 24V DC | |
| PNC-1.1-D24-0.5T/1.0-14-3/W-Y14 | 48V DC | 48V DC |
Poznámka: Pokud potřebujete parametry systému, jako je čerpadlo, tlak a výkon motoru s různým průtokem, kontaktujte našeho prodejce.
