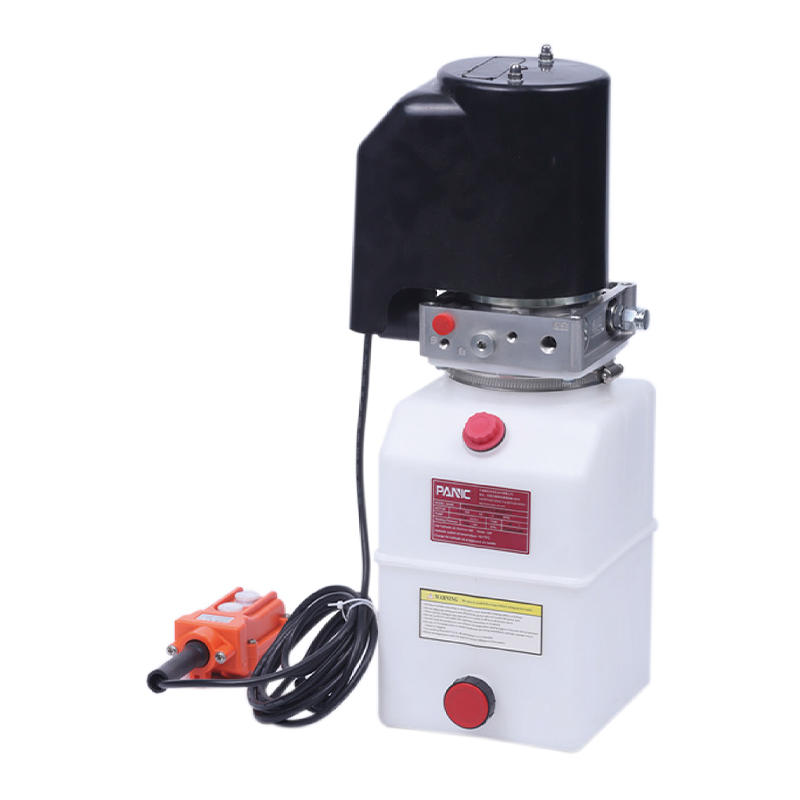

Tato hydraulická pohonná jednotka je speciálně navržena pro sklápěcí návěsy. Je integrován vysokotlakým zubovým čerpadlem, strojem na stejnosměrné uhlíkové kartáče, centrálním ventilovým blokem, patronovým ventilem a olejovou nádrží. Je typickým jednočinným principem spoléhat se na nárůst výkonu motoru při poklesu vlastní hmotnosti zátěže. Systém může být vybaven vestavěným vyvažovacím ventilem konstantní rychlosti a externím nastavitelným průtokovým ventilem. Na výběr jsou železné a plastové palivové nádrže.
HLAVNÍ VLASTNOSTI PATŘÍ:
- Jednočinný princip: Pohonná jednotka sklápěcího návěsu využívá typický jednočinný princip, který spoléhá na to, že se motor při zvedání napájí a vlastní hmotnost nákladu se snižuje. Díky této konstrukci je systém jednoduchý a efektivní, snadno ovladatelný a zvláště vhodný pro scénáře, které vyžadují rychlé vykládání.
- Možnosti vnitřní a vnější regulace průtoku: Systém může být vybaven volitelným vestavěným vyvažovacím ventilem konstantní rychlosti pro zajištění stability při vykládání a zamezení nerovnoměrného zvedání hydraulického systému v důsledku změn zatížení. Současně lze také zvolit externí nastavitelný průtokový ventil pro zajištění větší flexibility. Uživatelé mohou upravit průtok a rychlost zdvihu podle skutečných potřeb pro zlepšení provozní účinnosti.
- výběr motoru: Systém je vybaven stejnosměrným motorem s uhlíkovými kartáči, který má vysokou účinnost a dlouhou životnost a zajišťuje stabilní provoz hydraulického systému. Motor může poskytnout silnou zvedací sílu, aby zajistil hladký chod přívěsu během vykládání.
- Výběr materiálu palivové nádrže: k dispozici jsou železné a plastové nádrže. Uživatelé si mohou vybrat vhodný materiál nádrže podle různých pracovních prostředí a požadavků na zatížení. Železné nádrže jsou vhodné pro práci s vysokým zatížením a mají vysokou odolnost, zatímco plastové nádrže jsou lehké a vhodné pro scénáře s požadavky na hmotnost a flexibilitu.
- Konstrukce patronového hydraulického ventilu: Kartušové ventily poskytují přesné hydraulické ovládání, aby bylo zajištěno, že systém je během provozu efektivnější a stabilnější. Ať už se jedná o zvedání nebo pád vlastní hmotnosti nákladu, systém lze přesně nastavit, aby se zabránilo kolísání tlaku a nestabilitě.
Tato hydraulická pohonná jednotka je vhodná pro sklápěcí přívěsy a může jim poskytnout účinnou a stabilní hydraulickou podporu, zejména v aplikacích, které vyžadují plynulé zvedání a rychlé vykládání, což může zajistit hladký provoz. Volba vestavěného vyvažovacího ventilu konstantní rychlosti a externího nastavitelného průtokového ventilu také činí provoz hydraulického systému flexibilnějším a přizpůsobitelným různým pracovním podmínkám.
ZVLÁŠTNÍ POZNÁMKY
Pohonná jednotka je pracovní systém S3 a nemůže pracovat nepřetržitě. Spustí se za 10 sekund a skončí za 90 sekund.
Před instalací se ujistěte, že hydraulické součásti, jako je olejový válec, olejové potrubí a spoj, jsou bez nečistot.
Viskozita hydraulického oleje musí být 15-68st. Hydraulický olej č. 46 proti opotřebení se doporučuje v létě a hydraulický olej č. 32 pro nízké teploty v zimě.
Po prvním spuštění operačního systému zkontrolujte, zda je dostatek oleje v olejové nádrži, obvykle 2/3 olejové nádrže.
Poté, co byl systém používán prvních 100 hodin, je třeba vyměnit hydraulický olej a poté každých 3000 hodin.

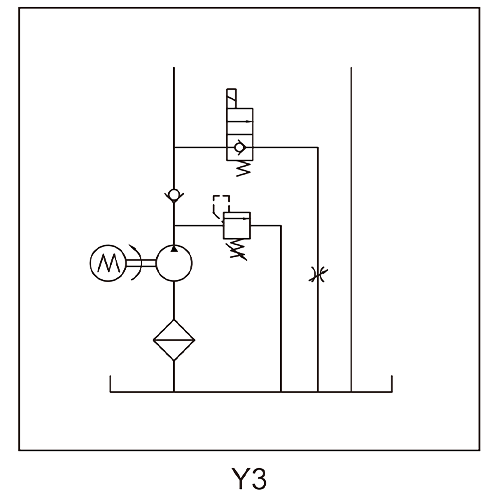

SCHÉMATICKÉ SCHÉMA
SPECIFIKACE
| Model | Volt | Moc | Rychlost | Displacemet | Tlak | Nádrž | Solenoid Vavle Volt |
| PNC-1.6-D12-1/2.1-20-8/W-Y3 | 12V DC | 1,6 kW | 2800 ot./min | 2,1 CC/REV | 20 MPA | 8L | 12V DC |
| PNC-2.2-D24-1/2.7-20-10/W-Y3 | 24V DC | 2,2 kW | 2600 ot./min | 2,7 CC/REV | 10L | 24V DC |
Poznámka: Pokud potřebujete parametry systému, jako je čerpadlo, tlak a výkon motoru s různým průtokem, kontaktujte našeho prodejce.
