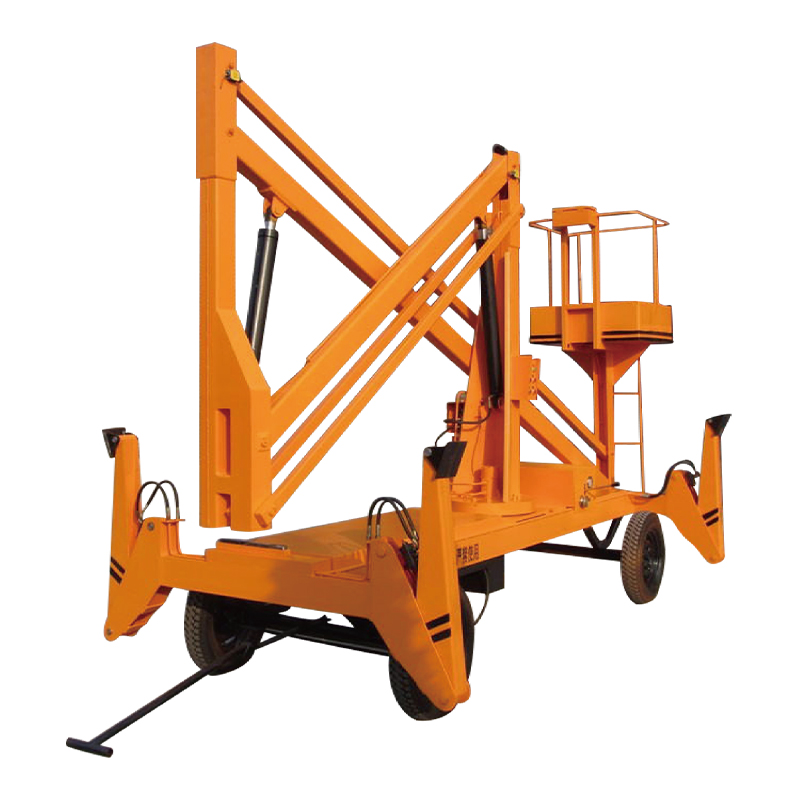

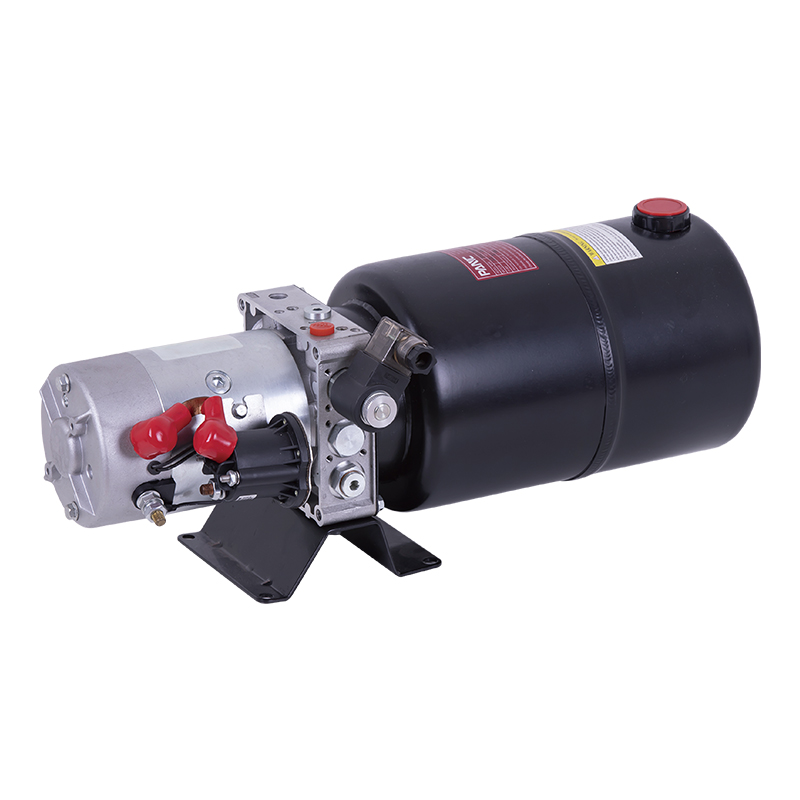

Tato jednočinná stejnosměrná pohonná jednotka je určena pro mobilní hydraulické zvedací plošiny. Poskytuje účinné a spolehlivé řešení hydraulického výkonu prostřednictvím těsné integrace vysokotlakých zubových čerpadel, stejnosměrných motorů s permanentními magnety, centrálních ventilových bloků, patronových ventilů, olejových nádrží a dalších součástí.
Obecně je použitelný pro dvojčinný hydraulický válec, který může naskládat hydraulický zámek, ventil pro regulaci rychlosti pro realizaci různých funkcí a realizovat komutaci přes solenoidový ventil. Celkový výkon je stabilní.
Je široce použitelný pro automobily, zahradní stroje, logistická zařízení atd. Na výběr jsou 0,3-4 kW volitelné motory, 12-48V volitelné napětí a železné a plastové nádrže na olej.
HLAVNÍ VLASTNOSTI PATŘÍ:
- vysokotlaké zubové čerpadlo: DC jednočinná pohonná jednotka je vybavena vysokotlakým zubovým čerpadlem, které může zajistit silný a stabilní hydraulický průtok. Bez ohledu na to, zda zvedací plošina stoupá nebo klesá, zubové čerpadlo může zajistit hladký a nepřetržitý výkon.
- DC motor s permanentním magnetem: DC motor s permanentním magnetem poskytuje efektivní výkon při nízké spotřebě energie a dlouhé životnosti. Motor se otáčí dopředu, aby se zdvihací plošina zvedla, a dozadu, aby se ovládalo klesání. Obsluha je jednoduchá a spolehlivá, bez složitosti solenoidového ventilu.
- Solenoidový ventil ovládá klesání: Funkce sestupu plošiny je dosažena prostřednictvím solenoidového ventilu, který zajišťuje přesný a hladký provoz během procesu sestupu. Solenoidový ventil lze v případě potřeby přesně otevřít a zavřít a upravit tlak hydraulického systému, aby se zabránilo vibracím nebo bezpečnostním rizikům způsobeným příliš rychlým klesáním.
- Škrtící ventil pro kompenzaci tlaku: Vestavěný škrticí ventil pro kompenzaci tlaku slouží k nastavení rychlosti klesání. Přesným ovládáním kompenzačního ventilu je zajištěna stabilita procesu klesání hydraulického zdvihu a nedochází k rychlému sestupu v důsledku kolísání tlaku, což zlepšuje bezpečnost a komfort provozu.
- Volba výkonu a napětí motoru: Poskytujte výběr výkonu motoru 0,8-1,6 kW, podporujte konfiguraci napětí 12V a 24V, uživatelé si mohou vybrat vhodný výkon motoru a verzi napětí podle potřeb zařízení, aby byl zajištěn efektivní provoz systému.
- Široká aplikace: Tato stejnosměrná jednočinná napájecí jednotka je široce používána v mobilních hydraulických výtahech, skladovacích zařízeních, pěších plošinách atd. a může poskytovat stabilní hydraulický výkon pro různé průmyslové aplikace.
Tato jednočinná stejnosměrná pohonná jednotka má účinné a stabilní hydraulické ovládání a kompaktní design, který je ideální volbou pro zařízení, jako jsou mobilní hydraulické výtahy. Ať už se jedná o přesné ovládání zdvihacích operací nebo velká prostorová omezení zařízení, tato stejnosměrná jednočinná napájecí jednotka může zajistit efektivní provoz a bezpečnost zařízení.
ZVLÁŠTNÍ POZNÁMKY
Pohonná jednotka je pracovní systém S3 a nemůže pracovat nepřetržitě. Spustí se za 10 sekund a skončí za 90 sekund.
Před instalací se ujistěte, že hydraulické součásti, jako je olejový válec, olejové potrubí a spoj, jsou bez nečistot.
Viskozita hydraulického oleje má být 15 - 68st. V létě se doporučuje hydraulický olej proti opotřebení č. 46 a v zimě nízkoteplotní hydraulický olej č. 32.
Po prvním spuštění operačního systému zkontrolujte, zda je dostatek oleje v olejové nádrži, obvykle 2/3 olejové nádrže.
Poté, co byl systém používán prvních 100 hodin, je třeba vyměnit hydraulický olej a poté každých 3000 hodin.

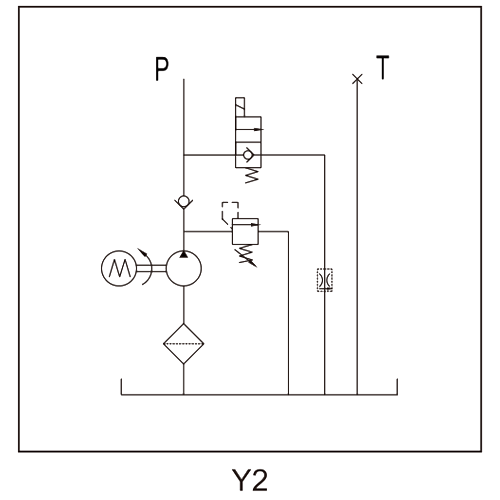

SCHÉMATICKÉ SCHÉMA
SPECIFIKACE
| Model | Volt | Moc | Rychlost | Displacemet | Tlak | Nádrž | Solenoid Vavle Volt |
| PNC-1.6-D12-1/1.6-20-5/L-Y2 | 12V DC | 1,6 kW | 2800 ot./min | 1,6 CC/REV | 18 MPA | 5L | 12V DC |
| PNC-2.2-D24-1/2.7-20-6/L-Y2 | 24V DC | 2,2 kW | 2600 ot./min | 2,7 CC/REV | 6L | 24V DC | |
| PNC-3.0-D48-1/3.2-20-8/L-Y2 | 48V DC | 3.oKW | 3,2 CC/REV | 8L | 48V DC |
Poznámka: Pokud potřebujete parametry systému, jako je čerpadlo, tlak a výkon motoru s různým průtokem, kontaktujte našeho prodejce.
