Jak funguje hydraulická pohonná jednotka: Kompletní průvodce

Jak funguje hydraulická pohonná jednotka: Krátká odpověď

A hydraulická pohonná jednotka (HPU) funguje pomocí elektromotoru nebo spalovacího motoru k pohonu hydraulického čerpadla, které čerpá kapalinu z nádrže a stlačuje ji. Tato stlačená tekutina je pak směrována přes regulační ventily k pohonům – válcům nebo hydromotorům – které převádějí energii tekutiny na mechanickou sílu nebo pohyb. Jakmile kapalina dokončí svou práci, vrátí se do zásobníku, kde se filtruje a ochladí, než se cyklus opakuje.

Tento proces s uzavřenou smyčkou umožňuje kompaktní jednotce generovat obrovskou sílu. Standardní průmyslový HPU pracující na 3 000 PSI (207 barů) může dodávat desítky tisíc liber tlačné nebo tažné síly prostřednictvím relativně malého válce, což je důvod, proč hydraulické systémy zůstávají dominantní volbou v těžkém zařízení, výrobních lisech, leteckém pozemním a námořním použití.

Základní součásti a Hydraulická pohonná jednotka

Pochopení toho, jak hydraulická pohonná jednotka funguje, začíná tím, že víte, co dělá každá hlavní součást. Každý HPU – od 1galonové stolní jednotky po 500galonový průmyslový napájecí zdroj – obsahuje stejné základní stavební bloky.

Nádrž (hydraulická nádrž)

Nádržka uchovává zásobu hydraulické kapaliny. Není to jen pasivní kontejner. Dobře navržený zásobník umožňuje strhávanému vzduchu unikat z vracející se kapaliny, poskytuje dostatečnou povrchovou plochu pro odvod tepla a používá vnitřní přepážky k oddělení vratného potrubí od sacího vstupu čerpadla. Toto oddělení zabraňuje okamžitému opětovnému vstupu horké, provzdušněné vratné kapaliny do čerpadla. Základní pravidla pro velikost nádrže naznačují, že objem tekutiny je roven trojnásobek až pětinásobek průtoku čerpadla za minutu , ačkoli systémy s vysokým provozním cyklem často vyžadují více.

Primární pohon (elektromotor nebo motor)

Primární motor dodává mechanickou energii, která pohání čerpadlo. V průmyslových a stacionárních aplikacích a třífázový střídavý elektromotor je standardní, obvykle v rozsahu od 1 HP pro malé dílenské lisy do více než 200 HP pro velké hydraulické lisovací linky nebo vstřikovací stroje. Mobilní zařízení — rypadla, smykové nakladače, jeřáby — využívají jako hlavní pohon dieselový motor vozidla s pomocným náhonem (PTO), který jej spojuje s hydraulickým čerpadlem.

Hydraulické čerpadlo

Čerpadlo je srdcem hydraulického agregátu. Nevytváří tlak – vytváří proudění. Tlak se vyvíjí pouze tehdy, když tento proud narazí na odpor (zátěž). Dominují tři typy čerpadel:

• Zubová čerpadla: Jednoduché, cenově dostupné a odolné vůči znečištění. Pevný posun. Běžné u štípaček dřeva, sklápěčů a levných napájecích zdrojů. Typická účinnost: 80–85 %.
• Lopatková čerpadla: Tišší chod a dobrá objemová účinnost. Používá se v obráběcích strojích a průmyslových zařízeních vyžadujících hladký výkon s nízkou hlučností.
• Pístová čerpadla: Schopnost vysokého tlaku (až 6 000 PSI a více), možnosti variabilního zdvihu a vysoká účinnost (90–95 %). Standardní volba pro náročné aplikace, jako jsou hydraulické lisy, vstřikování a letecký průmysl.

Řídicí ventily

Řídicí ventily řídí, kam tekutina proudí, jak rychle se pohybuje a jaký je povolený tlak. Tři hlavní kategorie jsou:

• Směrové regulační ventily (DCV): Určete, který port ovladače přijímá stlačenou kapalinu a který se vrací do nádrže. DCV ovládané elektromagnetem umožňují dálkové nebo automatické ovládání.
• Tlakové regulační ventily: Zahrňte pojistné ventily (které nastavují maximální tlakový limit systému), redukční ventily a sekvenční ventily. Pojistný ventil je kritickým bezpečnostním zařízením – bez něj by mohl zablokovaný pohon vytvořit tlak, dokud něco katastrofálně selže.
• Ventily pro regulaci průtoku: Regulujte rychlost pohonu omezením nebo měřením průtoku kapaliny. Takto operátoři řídí rychlost vysouvání a zasouvání válců.

Akční členy

Akční členy jsou výstupní zařízení, která převádějí sílu hydraulické kapaliny zpět na mechanickou práci. Hydraulické válce vyvíjet lineární sílu a pohyb – vysouvání nebo zatahování tyče. Hydraulické motory produkují rotační pohyb a točivý moment. Výběr zcela závisí na tom, jaký druh pohybu aplikace vyžaduje.

Filtrační systém

Kontaminace je nejčastější příčinou selhání hydraulických komponentů, jak to neustále připisují průmyslové průzkumy 70–80 % hydraulických poruch ke kontaminaci tekutin. Filtry jsou umístěny na sání (k ochraně čerpadla), tlaku (k ochraně komponentů po proudu) a návratu (k čištění kapaliny před jejím opětovným vstupem do zásobníku). Hodnoty filtrů jsou vyjádřeny v mikronech; většina systémů se zaměřuje na úroveň čistoty ISO 4406 třídy 16/14/11 nebo lepší.

Tepelný výměník nebo chladič

Hydraulické systémy generují teplo — zhruba 25–30 % příkonu se obvykle ztrácí jako teplo ve standardním systému. Kapalina pracující nad 180 °F (82 °C) rychle degraduje, což urychluje opotřebení těsnění a oxidaci. Vzduchové chladiče nebo vodou chlazené výměníky tepla obvykle udržují teplotu kapaliny v doporučeném provozním rozsahu 100 °F až 140 °F (38 °C až 60 °C) .

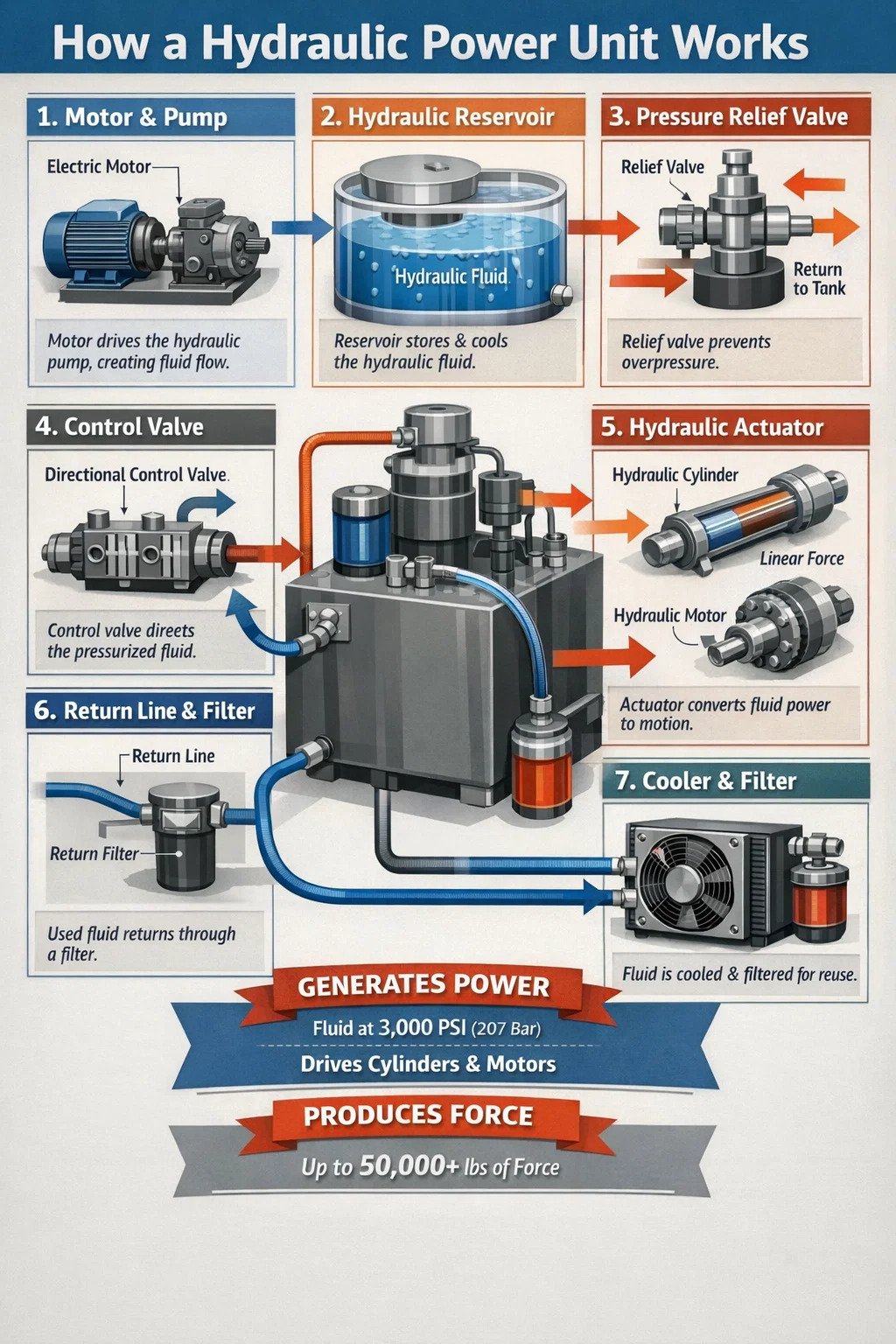

Provozní cyklus hydraulického agregátu krok za krokem

Rozdělením provozního cyklu je jasné, jak funguje hydraulická pohonná jednotka od začátku do konce:

1. Motor se spustí, čerpadlo se otáčí: Primární motor roztočí čerpadlo. Vnitřní geometrie čerpadla – zabírající zuby ozubeného kola, rotující písty nebo kluzné lopatky – vytváří expanzní a smršťovací komory, které čerpají tekutinu ze zásobníku přes sací potrubí.
2. Kapalina stlačuje: Čerpadlo tlačí tekutinu do tlakového potrubí průtokem určeným výtlakem čerpadla a otáčkami za minutu. Tlak se zvyšuje, když tekutina naráží na odpor – hmotnost zátěže, uzavřený ventil nebo síla potřebná k pohybu pohonu.
3. Pojistný ventil udržuje limit systému: Pokud tlak překročí nastavení pojistného ventilu (např. 3 000 PSI), ventil se otevře a obchází přebytečný průtok zpět do nádrže, čímž chrání všechny součásti.
4. Směrový ventil vede kapalinu: Operátor nebo řídicí systém aktivuje solenoid a posune směrový ventil. Stlačená kapalina je směrována do jednoho portu válce nebo motoru.
5. Pohon se pohybuje: Tlak kapaliny působící na plochu pístu vytváří sílu (síla = tlak × plocha). Čtyřpalcový válec při 2 500 PSI produkuje přibližně 31 400 lbf tlačné síly .
6. Zpětná kapalina proudí zpět: Kapalina vytlačená z opačné strany pohonu putuje zpět přes směrový ventil a zpětné potrubí do zásobníku a prochází zpětným filtrem.
7. Kapalina se ochladí a přefiltruje: V zásobníku se kapalina usazuje, uvolňuje strhávaný vzduch a ochlazuje se. Poté je připraven k natažení zpět do sacího potrubí pro další cyklus.

Typy hydraulických agregátů a jejich provozní rozdíly

Ne všechny hydraulické pohonné jednotky fungují interně stejným způsobem. Volby designu významně ovlivňují výkon, efektivitu a vhodnost použití.

Systémy čerpadel s proměnným objemem

V HPU s proměnným objemem čerpadlo automaticky upravuje svůj výstupní průtok tak, aby odpovídal požadavkům systému. Když ovladač drží polohu a není potřeba žádný pohyb, čerpadlo se uvolní a dodává pouze dostatečný průtok k udržení tlaku. To dramaticky snižuje tvorbu tepla a spotřebu energie ve srovnání se systémy s pevným objemem, které nepřetržitě obcházejí přebytečný průtok přes pojistný ventil. Dobře implementované systémy s proměnným objemem mohou snížit spotřebu energie 30–50 % oproti srovnatelným konstrukcím s pevným objemem.

Jednotky HPU s variabilní rychlostí

Namísto změny zdvihového objemu čerpadla mění hydraulická pohonná jednotka VSD otáčky motoru pomocí pohonu s proměnnou frekvencí (VFD). Když požadavek klesne, motor se zpomalí, místo aby čerpadlo obcházelo průtok. Tyto systémy jsou stále populárnější v moderních průmyslových zařízeních, protože snižují jak náklady na energii, tak hladinu hluku – VSD řízený HPU při nečinnosti může pracovat při pod 65 dB(A) ve srovnání se 75–80 dB(A) u běžné jednotky při plné rychlosti.

Hydraulická kapalina: médium, díky kterému to všechno funguje

Hydraulická kapalina dělá mnohem víc, než jen přenáší tlak. Promazává každou vnitřní součást čerpadla a motoru, odvádí teplo z třecích míst, zabraňuje korozi a utěsňuje mezery mezi pohyblivými částmi. Výběr a údržba správné kapaliny je stejně důležitá jako výběr správného čerpadla.

Viskozita a její vliv

Viskozita je nejdůležitější vlastností kapaliny v hydraulickém systému. ISO VG 46 minerální olej je nejběžnější volbou pro průmyslové HPU pracující v prostředí s normální teplotou. Příliš nízká viskozita způsobuje zvýšenou vnitřní netěsnost čerpadla a zrychlené opotřebení. Příliš vysoká viskozita zvyšuje odpor, generuje více tepla a může způsobit hladovění čerpadla při studených startech. Většina systémů specifikuje rozsah viskozity 25–54 cSt při provozní teplotě .

Typy kapalin používané v hydraulických pohonných jednotkách

• Minerální olej: Standard pro většinu průmyslových a mobilních aplikací. Dobrá mazivost, široce dostupná, nákladově efektivní. Nevhodné tam, kde je vysoké riziko požáru.
• Ohnivzdorné kapaliny (HFA, HFB, HFC, HFD): Vyžaduje se v ocelárnách, tlakovém lití a dalších vysokoteplotních prostředích. Nejběžnější jsou typy voda-glykol a syntetické estery.
• Biologicky odbouratelné kapaliny: Na bázi rostlinného esteru nebo polyalkylenglykolu (PAG). Používá se v ekologicky citlivých aplikacích – lesní technika, pobřežní plošiny, stavba vodních cest.
• Kapaliny na bázi fosfátových esterů: Používá se v hydraulických systémech komerčního letectví pro jejich vynikající požární odolnost a stabilitu při vysokých provozních tlacích (až 3000 PSI v systémech letadel).

Běžné aplikace, které se spoléhají na hydraulické pohonné jednotky

Důvod, proč se hydraulické pohonné jednotky používají v tolika průmyslových odvětvích, spočívá v jedné hlavní výhodě: žádná jiná technologie neposkytuje srovnatelnou hustotu síly za stejnou cenu . Hydraulická pohonná jednotka o výkonu 10 HP může vyvinout sílu přes 50 000 lbf prostřednictvím skromného válce. Elektrický lineární pohon s ekvivalentní silovou kapacitou by stál několikanásobně více a zabíral by mnohem více místa.

Průmyslová výroba

Hydraulické lisy jsou páteří lisování, kování a tváření kovů. Hydraulický lis o hmotnosti 500 tun používá HPU s průtokem 3 000–5 000 PSI k vyvinutí tonáže potřebné k výrobě ocelových součástí. Vstřikovací stroje používají HPU ke generování upínací síly – běžně 100 až 6000 tun — která drží poloviny formy pohromadě během vstřikování plastů.

Stavebnictví a mobilní zařízení

Každé rypadlo, buldozer a jeřáb spoléhají na hydraulickou sílu. Středně velké rypadlo (třída 20 tun) obvykle nese HPU 50-80 galonů za minutu při 5 000 PSI pro současné funkce výložníku, ramene, lopaty a výkyvu. Kompaktní balení HPU umožňuje, aby byl veškerý tento výkon zabalen do otočného rámu stroje.

Letectví a obrana

Komerční letadla používají palubní hydraulické pohonné jednotky – často nazývané hydraulické agregáty – k ovládání ploch řízení letu, podvozku a obracečů tahu. Hydraulický systém Boeingu 737 funguje při 3000 PSI a používá dva nezávislé systémy čerpadel poháněných motorem plus elektrická záložní čerpadla. Vojenská vozidla používají HPU pro otáčení věže, vyrovnávání zavěšení a polohování zbraňových systémů.

Námořní a offshore

Lodní kormidelní systémy (hydraulické kormidelní zařízení typu berana), palubní jeřáby, kotevní vrátky a systémy ochrany proti vyfouknutí na moři (BOP), všechny používají vyhrazené HPU. Podmořské řídicí systémy BOP používají HPU schopné provozu při 5 000 PSI s akumulátorovými bankami zajišťujícími schopnost nouzového uzavření i v případě výpadku hlavního napájení.

Manipulace a zvedání materiálu

Nakládací můstky, nůžkové zvedací plošiny, zvedací plošiny pro vozidla a kompaktory popelářských vozů používají malé až střední jednotky HPU. Dvousloupový automobilový zvedák dimenzovaný na 10 000 liber obvykle používá a 2 HP, 2-galonový HPU pracující při 2 500–3 000 PSI – ukazuje, jak může skromná jednotka zvládnout značné zatížení při použití správné velikosti válců.

Tlak, průtok a výkon: Fyzika za hydraulickou silou

Praktické pochopení základní fyziky pomáhá operátorům a inženýrům správně dimenzovat systémy a efektivně diagnostikovat problémy.

Pascalův zákon je základní princip: tlak aplikovaný na uzavřenou tekutinu je přenášen rovnoměrně ve všech směrech skrz tekutinu. To umožňuje malému čerpadlu generovat obrovskou sílu přes válec s velkým průměrem — tlak je stejný na výstupu čerpadla a na čele pístu válce, ale síla se násobí větší plochou.

Klíčové hydraulické vzorce, které určují, jak funguje hydraulická pohonná jednotka:

• Síla (lbf) = tlak (PSI) × plocha (v²): Válec o průměru 5 palců (plocha = 19,6 in²) při 3 000 PSI generuje tlačnou sílu 58 800 lbf.
• Průtok (GPM) = výtlak (in³/ot.) × RPM ÷ 231: Zubové čerpadlo se zdvihovým objemem 1,5 in³/ot při 1 800 ot./min dodává přibližně 11,7 GPM.
• Hydraulický výkon = tlak (PSI) × průtok (GPM) ÷ 1 714: Systém běžící na 3 000 PSI a 10 GPM vyžaduje přibližně 17,5 hydraulického výkonu. Při typické účinnosti čerpadla a motoru je skutečný odběr motoru zhruba 20–22 HP.
• Rychlost válce (in/min) = průtok (in³/min) ÷ plocha (in²): Vyšší průtok znamená rychlejší pohyb pohonu; válce s větším průměrem se při stejném průtoku pohybují pomaleji.

Běžné problémy s hydraulickou jednotkou a co je způsobuje

I u dobře navrženého HPU se časem vyvinou problémy. Znalost příznaků a hlavních příčin urychluje diagnostiku a zkracuje prostoje.

Přehřívání

Překročení teploty kapaliny 180°F (82°C) je nejčastější provozní problém. Mezi příčiny patří poddimenzovaný chladič, ucpaná žebra chladiče, nadměrné vnitřní netěsnosti přes opotřebované součásti (které přeměňují tlakovou energii na teplo) nebo přepouštěcí ventil nastavený příliš vysoko pro nepřetržitý provoz. Každé zvýšení o 18°F (10°C) nad doporučený teplotní rozsah zhruba zdvojnásobuje rychlost oxidace kapaliny a degradace těsnění.

Pomalý nebo slabý výkon ovladače

Pomalé vysouvání válce v kombinaci s normálním tlakem v systému obvykle indikuje problém s průtokem – opotřebované čerpadlo, ucpané sací síto nebo částečně uzavřený sací uzavírací ventil. Slabá síla při normálním průtoku naznačuje nedostatečný tlak – zkontrolujte nastavení pojistného ventilu a hledejte vnitřní obtok válce (opotřebená těsnění pístu). Čerpadlo dodává méně než 85 % svého jmenovitého průtoku při provozním tlaku je obvykle nutné vyměnit nebo předělat.

Nadměrný hluk

Kavitace – kde čerpadlo nemůže přijímat dostatečný přísun kapaliny – vytváří výrazný ječivý nebo skřípavý zvuk. Způsobuje rychlé poškození čerpadla. Mezi příčiny patří ucpaný sací filtr, příliš vysoká viskozita kapaliny pro dané podmínky (zejména při studeném startu) nebo sací potrubí, které je příliš malé nebo příliš dlouhé. Provzdušňování způsobené vzduchem vstupujícím přes volné armatury na sací straně vytváří jiný zvuk – spíše kňučení nebo chrastění – a způsobuje houbovité chování pohonu.

Externí únik

Úniky hydraulické kapaliny jsou problémem údržby i bezpečnostním rizikem. Těsnění tvrdne a praská, když je vystaveno teplu a kontaminované kapalině. Vysokotlaká hydraulická kapalina vstřikovaná přes kůži z dírky v hadici je a lékařská pohotovost — může způsobit vážnou destrukci tkáně, i když se počáteční rána jeví jako malá. Pravidelná kontrola a výměna hadic na plánovaném základě (obvykle každých 4–6 let bez ohledu na vzhled) je standardní praxí v programech odpovědné údržby.

Tlak nedosahuje nastavené hodnoty

Pokud systém nemůže dosáhnout svého nastavení tlaku, pojistný ventil může být zaseknutý otevřený, nesprávně nastavený nebo opotřebovaný. Další častou příčinou je opotřebení vnitřního čerpadla způsobující nadměrný obtok. Nejprve systematicky zkontrolujte pojistný ventil – izolujte jej a přímo otestujte výstupní tlak čerpadla. Dobré čerpadlo by mělo snadno dosáhnout 110–120 % jmenovitého tlaku systému v testu slepé hlavy, než se otevře pojistný ventil.

Údržba hydraulické jednotky: Co skutečně prodlužuje životnost

Správně udržovaná hydraulická pohonná jednotka může dodávat Životnost 20 000 hodin pro nádrž, ventily a hlavní konstrukční součásti. Čerpadla v čistých systémech s dobře udržovanou kapalinou běžně dosahují 10 000–15 000 hodin. Zanedbané systémy mohou katastrofálně selhat do 2 000 hodin.

• Odběr a analýza tekutin: Odebírejte vzorky oleje každých 500–1 000 hodin a odešlete je do laboratoře pro analýzu tekutin. Počty částic, obsah vody, viskozita a koncentrace opotřebovaného kovu odhalují problémy týdny nebo měsíce předtím, než se stanou katastrofálními poruchami. Toto je jediný dostupný postup údržby s nejvyšší návratností investic.
• Výměna filtru: Zpětný a tlakový filtr vyměňujte v intervalech doporučených výrobcem nebo když indikátory diferenčního tlaku ukazují omezení – podle toho, co nastane dříve. Nikdy nevynechávejte filtr, abyste prodloužili intervaly výměny.
• Údržba dýchacích cest: Odvzdušňovač nádrže zabraňuje vnikání atmosférického prachu do nádrže při změně hladiny kapaliny. Ucpaný odvzdušňovač může ve skutečnosti způsobit kavitaci čerpadla vytvořením vakua v nádrži. Při každé další výměně oleje vyměňte odvzdušňovače.
• Intervaly výměny kapalin: V typickém průmyslovém provozu s minerálním olejem je přiměřeným výchozím bodem úplná výměna kapaliny každých 2 000–4 000 hodin. Prostředí s vysokou teplotou nebo vysokou kontaminací vyžaduje častější změny. Nechte data analýzy tekutin řídit plán spíše než pevné kalendářní intervaly.
• Rutina vizuální kontroly: Týdenní kontroly by měly zahrnovat hladinu kapaliny, teploměr, indikátory omezení filtru a vizuální kontrolu všech vnějších armatur a hadic, zda neobsahují prosakující kapalinu. Včasné zachycení slzné armatury zabrání selhání hadice a úplné kontaminaci systému.

Dimenzování hydraulické jednotky pro vaši aplikaci

Správné dimenzování HPU vyžaduje práci se čtyřmi vzájemně propojenými parametry: požadovaná síla, požadovaná rychlost, pracovní cyklus a provozní tlak. Přeskočení kteréhokoli z nich vede buď k poddimenzované jednotce, která nemůže splnit výkonnostní cíle, nebo k naddimenzované jednotce, která plýtvá kapitálem a energií.

Krok 1: Definujte požadovanou sílu a vyberte pracovní tlak

Začněte s maximálním zatížením, které musí pohon zvládnout. Přidejte 25 % pro ztráty třením a zpětným tlakem. Zvolte pracovní tlak – obvykle 1 500–3 000 PSI pro běžné průmyslové práce – a vypočítejte požadované vrtání válce: Plocha = Síla ÷ Tlak . Vyšší pracovní tlak umožňuje menší válce a lehčí konstrukce, ale vyžaduje lepší utěsnění a těsnější filtraci.

Krok 2: Určete požadovaný průtok

Požadovaný průtok (GPM) = plocha válce (v²) × požadovaná rychlost (in/min) ÷ 231. Pokud se válec musí vysunout o 12 palců za 4 sekundy (180 palců/min) s 3palcovým otvorem (plocha = 7,07 in²), je požadovaný průtok přibližně 5,5 GPM . Přidejte 10–15 % pro ztráty ventilů a vnitřní netěsnost.

Krok 3: Výpočet výkonu motoru

HP = (PSI × GPM) ÷ (1 714 × celková účinnost). Pro systém s 2 500 PSI, 5,5 GPM a 85% účinností je požadovaný výkon motoru přibližně 9,4 HP . Zaokrouhlete nahoru na další standardní velikost rámu motoru – v tomto případě motor o výkonu 10 HP.

Krok 4: Dimenzování zásobníku a chladiče pro pracovní cyklus

Stroj běžící nepřetržitě při plném zatížení potřebuje větší nádrž a větší chladicí kapacitu než jeden cyklování 20 % času s dlouhými prostoji. Pro nepřetržitý provoz dimenzujte zásobník na pětinásobek průtoku čerpadla za minutu a obsahují aktivní chladič dimenzovaný tak, aby odváděl alespoň 25 % vstupní energie jako teplo
