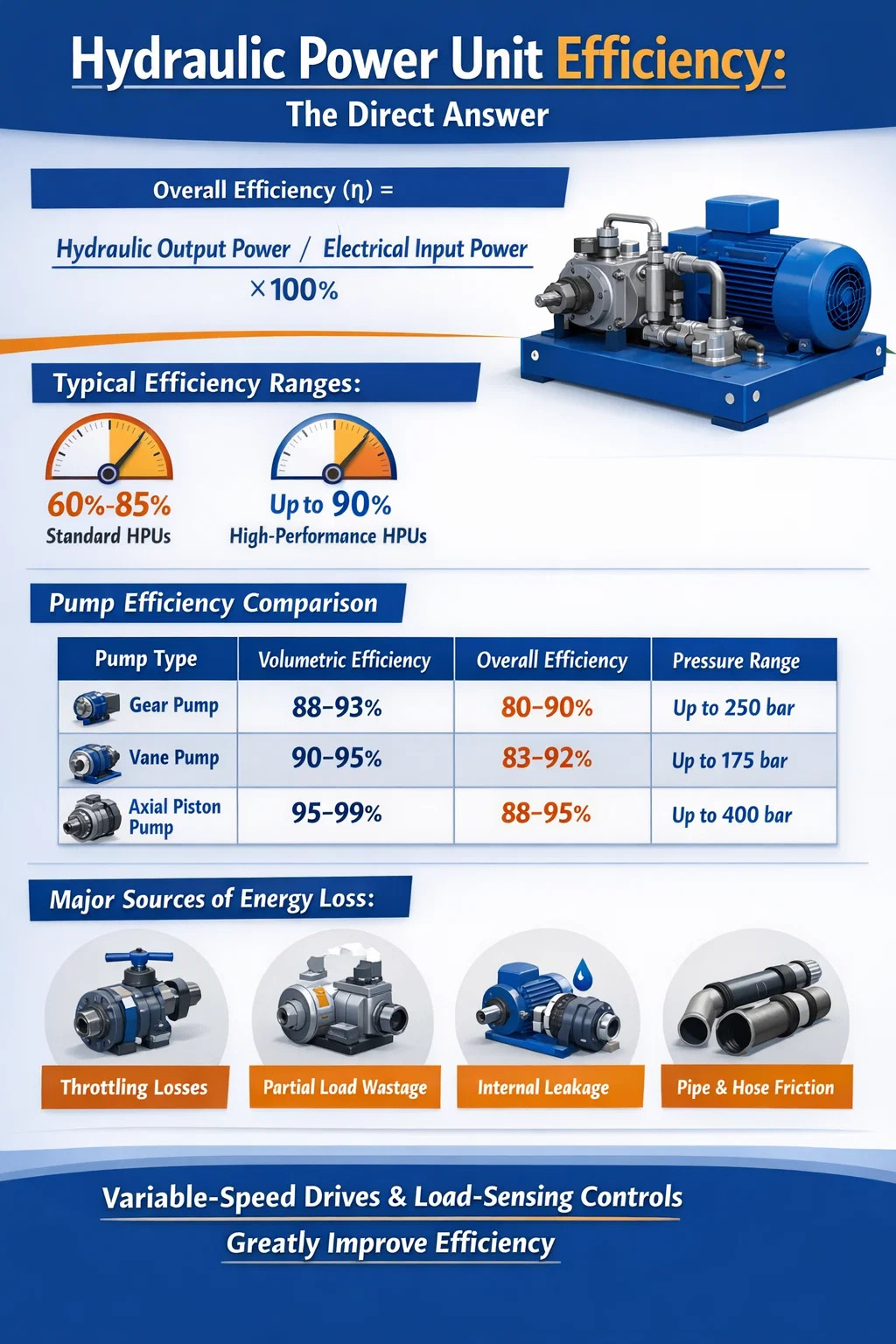

Typická hydraulická pohonná jednotka (HPU) pracuje s celkovou účinností 60 % až 85 % v závislosti na konstrukci systému, kvalitě komponent, provozních podmínkách a stavu údržby. Vysoce výkonné nebo účelové hydraulické pohonné jednotky s čerpadly s proměnným objemem a optimalizovaným ovládáním mohou dosáhnout účinnosti až 90 % nebo mírně nad v ideálních podmínkách. Mnoho skutečných průmyslových HPU provozujících čerpadla s pevným objemem při částečném zatížení však pravidelně spadá do tohoto systému 60 % až 75 % dosah kvůli ztrátám při škrcení, tvorbě tepla a únikům.
Celková účinnost hydraulické pohonné jednotky není jediné pevné číslo – je součinem několika dílčích účinností napříč čerpadlem, motorem, ventily, pohony, potrubím a stavem kapaliny. Pochopení přínosu každé součásti pomáhá inženýrům a týmům údržby určit, kde dochází ke ztrátám energie a kde budou mít zlepšení největší dopad.
Jak je definována účinnost v hydraulické pohonné jednotce
Účinnost v hydraulické energetické jednotce je vyjádřena jako poměr užitečného hydraulického výstupního výkonu k celkovému elektrickému příkonu spotřebovanému systémem. Vzorec je přímočarý:
Celková účinnost (η) = Hydraulický výstupní výkon / Elektrický vstupní výkon × 100 %
Hydraulický výstupní výkon se vypočítá jako průtok násobený tlakem (Q × P). Elektrický příkon je naměřený příkon, který motor odebírá z napájecího zdroje. Rozdíl mezi těmito dvěma představuje ztráty ve formě tepla, hluku a mechanického tření distribuovaného napříč všemi součástmi v systému.
Účinnost je také rozdělena do tří hlavních podkategorií, které se vztahují na jednotlivé komponenty, zejména hydraulické čerpadlo:
- Objemová účinnost: Poměr skutečného dodaného průtoku k teoretickému průtoku. Vnitřní netěsnost v čerpadle toto číslo snižuje. Typické hodnoty pro zubová čerpadla jsou 90–95 % a pro pístová čerpadla 95–99 %.
- Mechanická účinnost: Zohledňuje ztráty třením v ložiscích, těsněních a rotujících částech. Obvykle se pohybuje od 90 % do 97 % u dobře udržovaných čerpadel.
- Celková účinnost čerpadla: Produkt objemové a mechanické účinnosti. U kvalitního axiálního pístového čerpadla to obvykle leží mezi 87 % a 95 %.
Kromě čerpadla má elektromotor pohánějící hydraulickou pohonnou jednotku svou vlastní účinnost, obvykle mezi 88 % a 96 % pro moderní indukční motory. Vynásobením účinnosti čerpadla účinností motoru se získá účinnost přeměny energie před započítáním jakýchkoli ztrát ventilů nebo okruhu.
Rozsahy účinnosti podle typu hydraulického čerpadla
Největší vliv na účinnost systému má typ čerpadla použitého v hydraulické pohonné jednotce. Každá konstrukce čerpadla má charakteristickou křivku účinnosti, která se mění s nastavením rychlosti, tlaku a výtlaku.
| Typ čerpadla | Objemová účinnost | Celková účinnost čerpadla | Typický rozsah tlaku |
| Vnější zubové čerpadlo | 88–93 % | 80–90 % | Až 250 barů |
| Vnitřní zubové čerpadlo | 90–95 % | 82–92 % | Až 200 barů |
| Lopatkové čerpadlo | 90–95 % | 83–92 % | Až 175 barů |
| Radiální pístové čerpadlo | 95–98 % | 88–94 % | Až 700 barů |
| Axiální pístové čerpadlo (pevné) | 95–99 % | 88–95 % | Až 400 barů |
| Axiální pístové čerpadlo (variabilní) | 95–99 % | 87–94 % | Až 400 barů |
Tabulka 1: Porovnání účinnosti běžných typů hydraulických čerpadel používaných v hydraulických pohonných jednotkách
Zubová čerpadla jsou cenově nejdostupnější a široce používaná v nízkotlakých až střednětlakých HPU, ale jejich nižší objemová účinnost při vyšších tlacích z nich dělá špatnou volbu pro energeticky citlivé aplikace. Axiální pístová čerpadla, i když jsou dražší, trvale poskytují nejlepší účinnost a jsou preferovanou volbou v průmyslových hydraulických agregátech, kde jsou náklady na energii značné.
Hlavní zdroje energetických ztrát v hydraulické energetické jednotce
Pochopení, kde dochází ke ztrátám, je zásadní pro zlepšení účinnosti jakékoli hydraulické pohonné jednotky. Ztráty jsou rozděleny do více bodů a některé jsou mnohem větší přispěvatelé než ostatní.
Škrcení a pokles tlaku na regulačních ventilech
Směrové regulační ventily, přetlakové ventily a ventily pro regulaci průtoku způsobují poklesy tlaku, když jimi protéká olej. V dávkovacím nebo dávkovacím okruhu se tlakový rozdíl na regulačním ventilu přeměňuje přímo na teplo. V mnoha průmyslových systémech je tato ztráta související s ventilem sama o sobě zodpovědná 15 % až 30 % celkové vstupní energie . Systém běžící při 200 barech s regulačním ventilem způsobujícím pokles o 30 barů plýtvá v tomto bodě 15 % tlakové energie, než se kapalina vůbec dostane k pohonu.
Čerpadlo s pevným objemem běží na plný výkon při částečném zatížení
Jednou z největších neefektivností v tradiční konstrukci hydraulické pohonné jednotky je použití čerpadla s pevným objemem, které vždy poskytuje maximální průtok, i když systém potřebuje pouze zlomek tohoto průtoku. Přebytečný průtok je odváděn zpět do rezervoáru přes přetlakový ventil při systémovém tlaku – situace se nazývá „přefouknutí“. To neustále plýtvá energií a vytváří značné teplo. Studie ukázaly, že HPU s pevným čerpadlem pracující na 30 % svého jmenovitého zatížení může plýtvat 40 % nebo více vstupního výkonu pouze v obtokových ztrátách.
Vnitřní netěsnost
K vnitřnímu úniku dochází v čerpadlech, motorech, válcích a ventilech, když vysokotlaká kapalina obchází těsnění a vůle na nízkotlaké straně. Zatímco určitá vnitřní netěsnost je normální a nezbytná pro mazání, nadměrná netěsnost v důsledku opotřebení nebo příliš velkých vůlí snižuje objemovou účinnost. Čerpadlo s 5 % vnitřní netěsností musí generovat o 5 % větší průtok, než systém potřebuje, a spotřebovávat navíc energii jen na kompenzaci. U opotřebovaných součástí může tento únik vzrůst na 10–15 %, což výrazně snižuje výkon systému.
Ztráty třením potrubí a hadic
Jak hydraulická kapalina protéká potrubím, hadicemi a armaturami, tření vytváří pokles tlaku úměrný druhé mocnině rychlosti proudění. Poddimenzované potrubí si vynucuje vyšší rychlosti, což dramaticky zvyšuje ztráty. Doporučená maximální rychlost proudění v tlakovém potrubí je typicky 2–4 m/s a na oplátku 1–2 m/s . Systémy s příliš dlouhým vedením potrubí, ostrými ohyby nebo více armaturami mohou ztratit 5–10 % dostupného tlaku, než se kapalina dostane k pohonu.
Generování tepla a zatížení chlazení
Všechny výše uvedené ztráty se nakonec projeví jako teplo v hydraulické kapalině. Teplota kapaliny musí být udržována ve vhodném rozsahu – obvykle 40 °C až 60 °C pro většinu minerálních olejů — pro zachování viskozity a zabránění degradaci. Když je kapalina příliš horká, klesá viskozita, zvyšuje se netěsnost a účinnost čerpadla dále klesá, což vytváří negativní cyklus. Energie spotřebovaná olejovými chladiči (a jejich ventilátory nebo vodními okruhy) přispívá k celkové spotřebě energie systému a dále snižuje čistou účinnost z pohledu operátora.
Jak pohony s proměnnou rychlostí dramaticky zlepšují účinnost hydraulické pohonné jednotky
Jediným nejpůsobivějším vylepšením dostupným pro stávající hydraulickou pohonnou jednotku je přidání pohonu s proměnnou rychlostí (VSD), nazývaného také pohon s proměnnou frekvencí (VFD), na elektromotor. Namísto neustálého chodu motoru na plnou rychlost a obcházení nadměrného průtoku upravuje VSD otáčky motoru v reálném čase tak, aby přesně odpovídaly průtoku a tlaku, který systém vyžaduje.
Úspory energie z tohoto přístupu jsou založeny na zákonech afinity pro čerpadla, které to říkají spotřeba energie se mění s třetí mocninou otáček čerpadla . Snížení rychlosti čerpadla na 80 % jmenovité rychlosti snižuje spotřebu energie na přibližně 51 % spotřeba při plné rychlosti. Snížení rychlosti na 60 % sníží spotřebu energie na zhruba 22 % plného zatížení. Toto jsou teoretická čísla, ale skutečné instalace trvale prokazují úspory energie 30 % až 60 % ve srovnání s jednotkami HPU s pevnou rychlostí se stejným pracovním cyklem.
Případová studie ze zařízení na vstřikování plastů nahrazujících HPU s pevným čerpadlem jednotkami poháněnými VSD na 15 strojích uvedla průměrnou roční úsporu elektřiny ve výši 42 % na stroj, s dobou návratnosti kratší než 18 měsíců při místních sazbách za elektřinu. Snížení tvorby tepla také snížilo provozní dobu chladiče oleje a prodloužilo servisní intervaly oleje.
Hydraulické jednotky na bázi VSD jsou nyní standardem v mnoha průmyslových aplikacích s vysokým zatížením, včetně:
- Vstřikovací a vyfukovací stroje
- Lisy na lisování a tváření kovů
- Stroje na tlakové lití
- Hydraulické upínací systémy CNC obráběcích strojů
- Vybavení námořní paluby a pobřežní hydraulické systémy
Role hydraulické kapaliny v účinnosti systému
Výběr a stav hydraulické kapaliny mají přímý a měřitelný dopad na účinnost hydraulické pohonné jednotky. Viskozita kapaliny je kritickým parametrem. Pokud je viskozita příliš vysoká, zvyšuje se čerpací odpor a tření kapaliny, což zvyšuje mechanické ztráty. Pokud je viskozita příliš nízká, zvyšuje se vnitřní netěsnost, což snižuje objemovou účinnost a může způsobit kontakt kov na kov v čerpadlech a motorech.
Většina hydraulických systémů je navržena na základě minerálních olejů ISO VG 46 nebo ISO VG 68 s optimální provozní viskozitou obvykle mezi 25 a 54 cSt při provozní teplotě. Běh mimo toto okno – buď proto, že je systém příliš studený nebo příliš horký, nebo protože byla použita nesprávná třída – může snížit účinnost čerpadla 3 % až 8 % .
Syntetické hydraulické kapaliny, zejména oleje na bázi polyalfaolefinů (PAO), mohou nabídnout mírné zlepšení účinnosti 1 % až 3 % oproti konvenčnímu minerálnímu oleji díky lepším viskozitně-teplotním charakteristikám a nižšímu vnitřnímu tření. Tyto zisky jsou konzistentní ve více nezávislých studiích a testech výrobce čerpadel. Zatímco 1–3 % zní skromně, ve velkém průmyslovém HPU, který nepřetržitě spotřebovává 100 kW, to představuje 1 000–3 000 wattů uspořené energie – smysluplné množství za roční provozní cyklus.
Neméně důležitá je i kontaminace tekutin. Částice v hydraulické kapalině urychlují opotřebení součástí, zvyšují vnitřní netěsnosti a ucpávají otvory ventilů. Udržování čistoty kapalin podle kódu čistoty ISO 4406 17/15/12 nebo lepší pro většinu průmyslových HPU je považován za nejlepší postup. Systémy s degradovanou kapalinou často vykazují měřitelné poklesy objemové účinnosti s postupujícím opotřebením čerpadla a ventilu.
Porovnání efektivity HPU s pevným objemem a proměnným objemem
Mnoho malých a středních hydraulických agregátů používá ozubená nebo lamelová čerpadla s pevným výtlakem, protože jsou levná, kompaktní a snadno se udržují. Pístová čerpadla s proměnným objemem jsou podstatně dražší, ale přizpůsobují výkon poptávce a snižují ztráty obtokem. Rozdíl účinnosti mezi těmito dvěma přístupy je nejvýraznější při provozu s částečným zatížením.
| Provozní stav | Efektivita HPU s pevným objemem | Účinnost HPU s proměnným objemem | Účinnost HPU s variabilním čerpadlem VSD |
| 100% zatížení | 78–84 % | 82–88 % | 85–90 % |
| 75% zatížení | 62–70 % | 78–86 % | 84–90 % |
| 50% zatížení | 48–58 % | 72–82 % | 80–88 % |
| 25% zatížení | 30–42 % | 60–72 % | 72–84 % |
Tabulka 2: Přibližné srovnání celkové účinnosti napříč úrovněmi zatížení pro různé konfigurace hydraulické pohonné jednotky
Výše uvedená tabulka ukazuje, proč jsou HPU s pevným čerpadlem zvláště nevhodné pro aplikace s proměnlivými cykly odběru. Při 25% zatížení může jednotka s pevným objemem plýtvat více než dvěma třetinami své vstupní energie, zatímco ekvivalentní jednotka s proměnným objemem vybavená VSD si zachovává podstatně vyšší užitečný výstupní podíl.
Praktické kroky ke zlepšení účinnosti vaší hydraulické pohonné jednotky
Zlepšení účinnosti stávající hydraulické pohonné jednotky nevyžaduje vždy kompletní výměnu. Mnoho upgradů lze aplikovat postupně s měřitelnou návratností investic.
Audit aktuální spotřeby energie
Před provedením jakýchkoli změn nainstalujte na napájení motoru měřič výkonu a zaznamenejte spotřebu za celý cyklus stroje. Porovnejte naměřenou výkonovou křivku s teoretickým minimem požadovaným profilem zatížení. Mezera mezi skutečnou spotřebou a teoretickým minimem představuje zpětně získatelné ztráty. U mnoha starších HPU s pevným čerpadlem tato mezera je 25 % až 45 % celkové spotřeby.
Správná velikost čerpadla a motoru
Předimenzovaná čerpadla a motory jsou v průmyslové hydraulice běžné, protože inženýři uplatňují velkorysé bezpečnostní faktory nebo znovu používají stávající součásti. Čerpadlo běžící na 40 % svého jmenovitého zdvihového objemu pracuje daleko od bodu své maximální účinnosti. Přizpůsobení výtlaku čerpadla skutečným požadavkům systému – v ideálním případě při 70–90 % jmenovité kapacity při špičkovém zatížení – udržuje čerpadlo v jeho nejúčinnějším rozsahu.
Nainstalujte měnič s proměnnou rychlostí
Jak bylo diskutováno výše, montáž frekvenčního měniče do stávajícího motoru je obvykle jediným vylepšením s nejvyšší návratností investic pro jakoukoli hydraulickou pohonnou jednotku používanou v aplikacích s proměnným zatížením. Moderní frekvenční měniče také nabízejí možnost pozvolného rozběhu, což snižuje zapínací proud motoru a mechanické rázy při spuštění, což prodlužuje životnost čerpadla a motoru.
Upgrade na Load-Sensing Control
Hydraulické obvody Load-sensing (LS) využívají pilotní signál z pohonu k průběžnému nastavování výstupního tlaku a průtoku čerpadla mírně nad to, co vyžaduje zátěž – obvykle 15–25 barů nad zátěžovým tlakem . To eliminuje velké tlakové rezervy a škrticí ztráty, které se vyskytují v obvodech s otevřeným středem. Systémy Load-sensing jsou složitější a nákladnější na implementaci, ale mohou snížit spotřebu energie systému 20 % až 40 % v mobilních a průmyslových aplikacích s proměnným zatížením.
Snižte tlak v systému na potřebné minimum
Mnoho hydraulických systémů je nastaveno na vyšší tlaky, než aplikace skutečně vyžaduje, buď z důvodu původního přetechnizovaného návrhu, nebo proto, že provozní tlak byl zvýšen, aby se kompenzovaly opotřebované součásti. Každých zbytečných 10 barů tlaku systému představuje plýtvání energií v okruhu s pevným čerpadlem. Systematické přezkoumání nastavení tlaku a jeho snížení na minimum, které spolehlivě dosáhne požadované síly pohonu, je beznákladové nebo levné zlepšení účinnosti, které často přináší 5 % až 15 % úspory energie.
Údržba hydraulického systému a filtračního systému
Pravidelné vzorkování a analýza oleje v kombinaci s včasnou výměnou filtru udržuje hydraulickou kapalinu v optimálním rozsahu viskozity a zabraňuje abrazivnímu opotřebení součástí čerpadla a ventilu. Mnoho zařízení o programech prediktivní údržby, která pečlivě monitorují stav kapalin, hlásí O 10–20 % delší životnost součástí a měřitelně stabilnější účinnost systému v průběhu času ve srovnání s kalendářními plány výměny oleje.
Izolujte a řiďte teplotu kapaliny
V chladném prostředí trvá hydraulickým systémům déle, než dosáhnou provozní teploty, během této doby kapalina s vysokou viskozitou zvyšuje ztráty třením. Izolace stěn nádrže nebo použití termostaticky řízených předehřívačů zkracuje dobu zahřívání a související ztráty účinnosti. Zajištění správné velikosti a údržby výměníku tepla v horkém prostředí zabraňuje tomu, aby systém běžel nad optimální teplotní pásmo, což by jinak urychlilo únik a rychleji degradovalo kapalinu.
Jak účinnost hydraulické jednotky ovlivňuje provozní náklady
Účinnost má přímý a složitý finanční dopad po dobu životnosti hydraulické pohonné jednotky. 50 kW HPU běžící na 65% celkové účinnosti potřebuje přibližně 76,9 kW elektrického příkonu dodat 50 kW užitečné hydraulické práce. Stejný HPU upgradovaný na 82% účinnost by potřeboval pouze příkon 61 kW — rozdíl téměř 16 kW.
Při sazbě za elektřinu 0,12 $/kWh a 5 000 provozních hodin ročně tento rozdíl 16 kW stojí 9 600 dolarů ročně . Více než 10letá životnost zařízení, to je 96 000 USD v nákladech na elektřinu, kterým lze předejít z jednoho HPU. Zařízení s více hydraulickými pohonnými jednotkami, která se nacházejí v automobilových montážních závodech, slévárnách a těžkých výrobních linkách, toto číslo odpovídajícím způsobem násobí.
Kromě elektřiny znamená nižší účinnost více tepla, což zvyšuje náklady na chlazení, urychluje degradaci oleje, zkracuje životnost těsnění a čerpadla a zvyšuje frekvenci údržby. Celkové náklady na vlastnictví nízkoúčinného HPU jsou podstatně vyšší, než naznačuje jeho pořizovací cena.
Klíčové faktory, které určují účinnost každé dané hydraulické pohonné jednotky
Abychom shrnuli proměnné, které určují, kam konkrétní hydraulická pohonná jednotka spadá do spektra účinnosti:
- Typ a stav čerpadla: Axiální pístová čerpadla v dobrém stavu trvale překonávají zubová a lamelová čerpadla, zejména při vyšších tlacích.
- Systém pohonu: Motory vybavené VSD poskytují nejlepší účinnost při částečném zatížení a jsou nyní považovány za standard v energeticky úsporných instalacích.
- Architektura ovládání: Systémy Load-sensing a tlakově kompenzované systémy minimalizují ztráty při škrcení ve srovnání s obvody s pevným tlakem a otevřeným středem.
- Nastavení tlaku v systému: Nižší tlaky snižují ztráty obtokem a tvorbu tepla v systémech s pevným čerpadlem.
- Typ a stav kapaliny: Čistá kapalina správné třídy v dobrém stavu udržuje ztráty netěsností a třením na minimálních hodnotách.
- Konstrukce potrubí: Správně dimenzované, krátké, nízkoodporové potrubí minimalizuje poklesy třecího tlaku.
- Provozní teplota: Udržování kapaliny v optimálním rozmezí viskozity (typicky 40–60 °C) zachovává objemovou i mechanickou účinnost.
- Stav opotřebení součásti: Opotřebovaná čerpadla, válce a ventily zvyšují vnitřní netěsnost a časem snižují objemovou účinnost.
Systematické řešení všech těchto faktorů – prostřednictvím chytrého počátečního návrhu a důsledné údržby – je to, co odděluje hydraulickou pohonnou jednotku běžící s účinností 85 % od jednotky, která se snaží dosáhnout 65 %.
