Co je HPU v ropě a plynu?

Definování HPU v sektoru ropy a zemního plynu

V ropném a plynárenském průmyslu znamená HPU Hydraulická pohonná jednotka . Jedná se o samostatný systém navržený pro generování, skladování a dodávání tlakové hydraulické kapaliny pro řízení různých kritických mechanických operací. Na rozdíl od staardních průmyslových jednotek, ropa a plyn hydraulická pohonná jednotka je zkonstruován tak, aby odolal extrémním prostředím, jako jsou pobřežní plošiny nebo hlubokomořské podmořské šablony, kde je vyžadována spolehlivá energie pro ovládání bezpečnostních ventilů, zábran proti výbuchu a pupečního ovládacího vedení.

Primárním účelem HPU v této oblasti je fungovat jako „srdce“ řídicích systémů, které zajišťují, že i když dojde k výpadku primárního elektrického napájení, energie uložená v hydraulických akumulátorech může provést nouzové vypnutí za účelem ochrany životního prostředí a personálu.

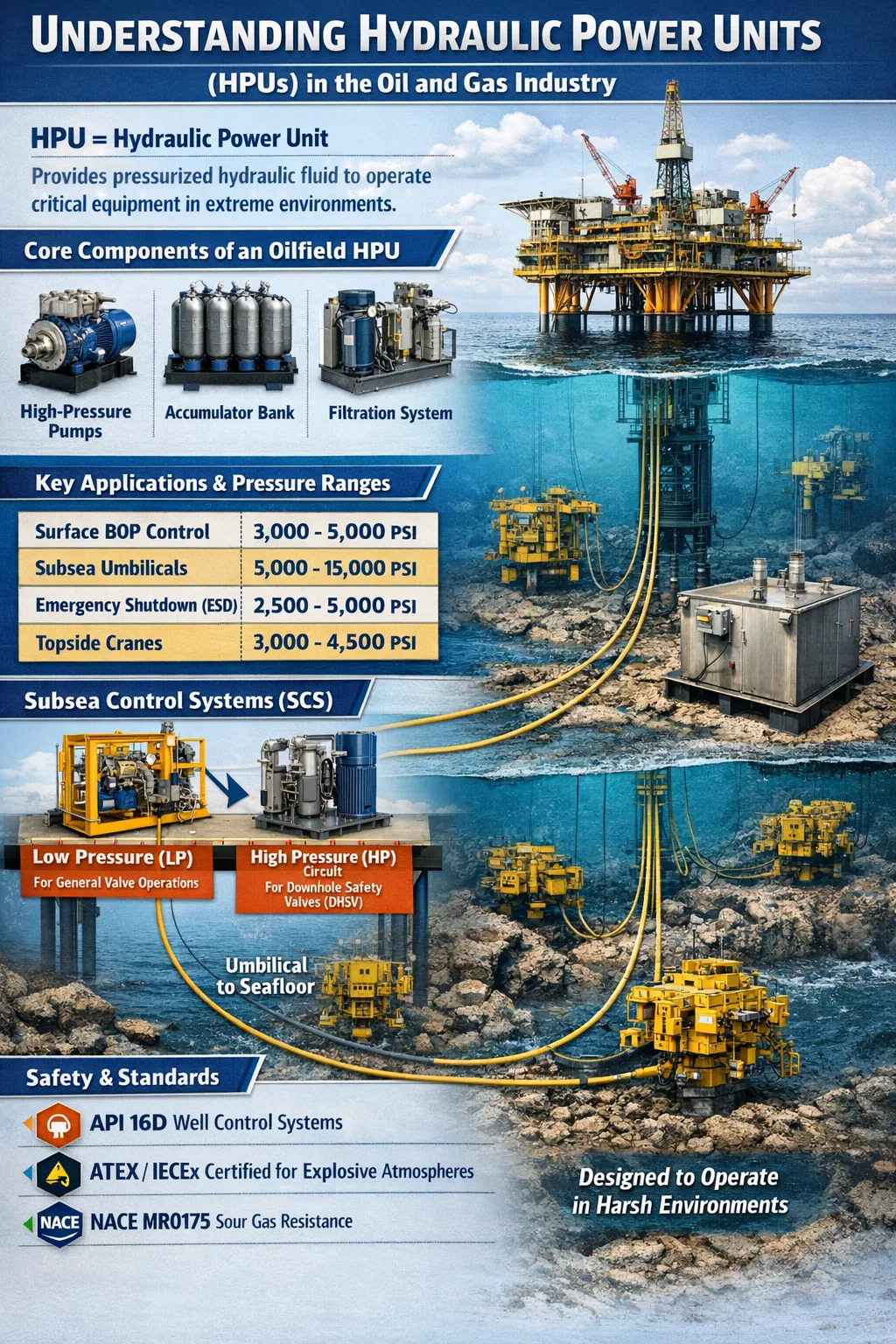

Základní provozní součásti ropného pole HPU

Ropa a plyn hydraulická pohonná jednotka sestává z několika vysoce odolných komponent speciálně vybraných pro odolnost a přesnost. Protože poruchy v ropném poli mohou být katastrofální, tyto jednotky se často vyznačují vysokou úrovní redundance.

Generování a skladování tlaku

Systém využívá vysokotlaká čerpadla (často pístového nebo membránového typu) poháněná elektromotory nebo vzduchovými kompresory. Vynikající funkcí v tomto sektoru je Akumulační banka . Jedná se o tlakové nádoby, které akumulují hydraulickou energii pomocí stlačeného dusíku. V typickém offshore nastavení, a hydraulická pohonná jednotka může udržovat tlaky mezi 3 000 PSI a 10 000 PSI umožňující okamžitou aktivaci ventilů i při úplné poruše čerpadla.

Řízení a filtrace tekutin

Hydraulická kapalina používaná v ropných a plynových HPU je často specializovaná, jako jsou směsi vody a glykolu pro podmořské aplikace, aby se zabránilo poškození životního prostředí v případě netěsností. Nádrž je obvykle vyrobena z Nerezová ocel 316L odolávat korozi solnou mlhou a filtrační systémy jsou často hodnoceny jako 3 až 10 mikronů k ochraně citlivých solenoidových ventilů.

Primární aplikace v pobřežních a podmořských prostředích

Užitečnost a hydraulická pohonná jednotka pokrývá celý životní cyklus vrtu, od vrtání až po výrobu a případné vyřazení z provozu.

Role HPU v podmořských kontrolních systémech (SCS)

Snad nejkritičtější role a hydraulická pohonná jednotka se nachází v podmořské produkci. V tomto kontextu je HPU umístěno na horní straně (platformě nebo plavidle) a posílá tekutinu přes mnohokilometrový „pupeční“ kabel na dno oceánu.

Tyto jednotky se dělí na Nízký tlak (LP) and Vysoký tlak (HP) obvody. Okruh LP obvykle zajišťuje obecné operace ventilů, zatímco okruh HP je vyhrazen pro bezpečnostní ventily s hlubokým nastavením (DHSV). DHSV vyžaduje konstantní hydraulický tlak, aby zůstal otevřený; pokud hydraulická pohonná jednotka ztratí tlak, výkonná pružina ve ventilu jej automaticky zaklapne, čímž utěsní vrt a zabrání úniku ropy.

Design Standards and Environmental Compliance

V ropném poli není HPU jen čerpadlo na nádrži. Musí splňovat přísné mezinárodní normy, aby byla zajištěna bezpečnost a interoperabilita.

• API 16D: Normy pro řídicí systémy pro zařízení pro kontrolu vrtných studní.
• ATEX/IECEx: Certifikace pro zařízení používaná ve výbušném prostředí, zajišťující tzv hydraulická pohonná jednotka motor nezapálí zbloudilý plyn.
• NACE MR0175: Požadavky na materiály odolné vůči praskání sulfidovým namáháním v prostředí "kyselého plynu".

Kromě toho se tyto jednotky často montují DNV 2,7-1 certifikované pobřežní kontejnery nebo „nárazové rámy“, které umožňují jejich bezpečné zvedání jeřáby ze zásobovacích člunů na vrtné plošiny v rozbouřených mořích bez poškození vnitřních hydraulických komponent.

Metriky údržby a spolehlivosti

Spolehlivost se měří pomocí přísných testů. Typické hydraulická pohonná jednotka v kritickém obvodu ESD prochází "Partial Stroke Test" (PST), aby se zajistilo, že ventily reagují. Údržba zahrnuje pravidelnou analýzu hydraulické kapaliny pro kontrolu úrovně čistoty „třídy NAS“. Pokud čistota oleje překročí NAS 6 nebo ISO 17/15/12 se zvyšuje riziko zadření ventilu, což je nepřijatelné při operacích s vysokým podílem ropy a zemního plynu.

Poskytnutím stabilního a spolehlivého zdroje síly hydraulická pohonná jednotka zůstává páteří bezpečnosti a automatizace v moderní těžbě energie.
