Jak funguje hydraulický tlak? Kompletní průvodce

Jak funguje hydraulický tlak: Krátká odpověď

Hydraulický tlak funguje tak, že přenáší sílu skrz uzavřenou nestlačitelnou kapalinu – téměř vždy olej – z jednoho bodu do druhého. Když čerpadlo tlačí kapalinu do utěsněného systému, tlak se zvyšuje a působí rovnoměrně ve všech směrech na každém povrchu, kterého se dotkne. Tento tlak je pak směrován do válce nebo motoru, kde se přeměňuje zpět na mechanickou sílu nebo rotaci. Výsledkem je schopnost přemisťovat enormní náklady s relativně kompaktním zařízením.

Základním principem je Pascalův zákon: tlak aplikovaný na uzavřenou tekutinu je přenášen nezmenšeně skrz tuto tekutinu. Matematicky řečeno, P = F/A, kde P je tlak v pascalech nebo psi, F je použitá síla v newtonech nebo librách a A je plocha v metrech čtverečních nebo palcích čtverečních. Tento vztah znamená, že změnou plochy válce může systém dramaticky znásobit nebo snížit sílu – ze stejného důvodu, proč 70 kg vážící technik stlačující rukojeť malého čerpadla může zvednout 20tunový lis.

Každý průmyslový hydraulický systém – od továrního lisu až po stavební bagr – spoléhá na stejný řetězec událostí: a Hydraulická pohonná jednotka (HPU) generuje tlakovou kapalinu, řídicí ventily ji řídí a pohony ji převádějí na práci. Pochopení každého kroku odhalí, proč hydraulika zůstává preferovanou volbou všude tam, kde záleží na vysoké hustotě síly a přesném ovládání.

Pascalův zákon: Fyzika za každým hydraulickým systémem

Blaise Pascal formuloval svůj zákon mechaniky tekutin v roce 1653, ale jeho inženýrské důsledky se staly plně využitelné až v 19. a 20. století s vývojem přesných těsnění a vysokopevnostních ocelových trubek. Základní myšlenka je klamně jednoduchá: kapaliny se za normálních pracovních tlaků nestlačují smysluplně, takže jakákoli síla, kterou vložíte do jednoho bodu, se okamžitě a rovnoměrně šíří do každého dalšího bodu v systému.

Vezměme si základní dvouválcový příklad. Pokud na píst o ploše 1 cm² působíte silou 100 N, výsledný tlak je 100 N/cm² = 1 MPa. Připojte tento malý válec potrubím naplněným tekutinou k většímu válci o ploše 100 cm² a stejný tlak 1 MPa působí na celou plochu 100 cm² – vytváří výstupní sílu 10 000 N. Systém znásobil sílu faktorem 100 bez jakéhokoli dodatečného vstupu energie. Kompromisem je posun: malý píst musí ujet 100 mm, aby se velký píst posunul jen o 1 mm. Energie se šetří; síla je zesílena na úkor rychlosti a zdvihu.

Tento princip násobení síly je důvodem, proč se hydraulika objevuje všude tam, kde záleží na hmotnosti a kompaktnosti. Pneumatický válec pracující při 8 barech (0,8 MPa) vytváří malou sílu, protože tlak vzduchu je omezený. Hydraulický válec pracující při 250 barech (25 MPa) – typický průmyslový provozní tlak – dodává sílu zhruba 30krát větší ze stejné velikosti otvoru.

Základní součásti hydraulického systému

Kompletní hydraulický okruh se skládá z několika vzájemně závislých komponent. Každý z nich hraje specifickou roli a slabost jakéhokoli článku – opotřebované těsnění, poddimenzovaný ventil, kontaminovaná nádrž – snižuje výkon celého systému.

Nádrž

Zásobník uchovává pracovní kapalinu a umožňuje, aby se vzduchové bubliny a teplo rozptýlily, než kapalina recirkuluje. Průmyslové zásobníky jsou dimenzovány na zhruba 2–3násobek průtoku čerpadla za minutu, aby byla zajištěna dostatečná doba prodlevy. Čerpadlo 50 l/min se obvykle spáruje s nádrží o objemu 100–150 l. Nádrž také obsahuje odvzdušňovací filtry, průhledítko, vypouštěcí zátky a často i teploměr – což z něj dělá centrum pro sledování zdraví v okruhu.

Hydraulické čerpadlo

Čerpadlo nevytváří tlak přímo; vytváří tok. Tlak se vyvine pouze tehdy, když se tok setká s odporem – zátěží, ventilem nebo zablokovanou cestou. V průmyslových a mobilních aplikacích dominují tři typy čerpadel:

• Zubová čerpadla — jednoduché, levné, vhodné pro tlaky do cca 250 barů. Pouze pevný posuv.
• Lopatková čerpadla — tišší než zubová čerpadla, mírné tlaky do cca 175 barů, dobrá objemová účinnost.
• Pístová čerpadla — nejvyšší účinnost, schopný 350–700 bar, možný variabilní výtlak, preferovaný pro náročné průmyslové a mobilní použití.

Pístová čerpadla s proměnným objemem jsou zvláště cenná v hydraulické pohonné jednotce, protože automaticky snižují výkon, když poptávka klesne, čímž snižují spotřebu energie a tvorbu tepla během cyklů částečného zatížení.

Řídicí ventily

Ventily jsou nervovým systémem hydraulického okruhu. Směrové regulační ventily (DCV) směrují tok k libovolnému pohonu, který to potřebuje. Přetlakové ventily (PRV) uzavírají maximální tlak v systému – obvykle nastavený o 10–15 % nad maximální provozní tlak – aby chránily součásti před přetížením. Ventily pro řízení průtoku měří rychlost, kterou kapalina vstupuje nebo vystupuje z pohonu, a přímo řídí rychlost pohonu. Zpětné ventily zabraňují zpětnému toku. Proporcionální a servoventily přidávají jemné elektronické řízení, které umožňuje regulaci polohy nebo síly v uzavřené smyčce s opakovatelností polohování lepší než 0,01 mm v přesných aplikacích.

Akční členy

Akční členy přeměňují hydraulickou energii zpět na mechanickou práci. Lineární válce vytvářejí tlačnou nebo tažnou sílu; rotační hydromotory produkují točivý moment a rotaci. Výstupní síla válce se vypočítá jako F = P × A, takže se vyvine válec s vrtáním 100 mm (plocha ≈ 78,5 cm²) pracující při 200 barech (20 MPa). přibližně 157 000 N — neboli 16 tun — tlačné síly . Tato úroveň síly z elektrického servomotoru ekvivalentní velikosti by vyžadovala motor několikrát větší a těžší.

Filtry a kondicionování kapalin

Kontaminace je jedinou největší příčinou selhání hydraulických součástí – podle údajů z průmyslu kapalinové energetiky je odpovědná za odhadem 70–80 % všech předčasných selhání. Filtry se zpětným vedením, sací síta a off-line filtrační systémy ledvinové smyčky udržují úroveň čistoty. Aplikace servoventilů obvykle vyžadují třídu čistoty ISO 16/14/11 nebo lepší, což znamená méně než 1 300 částic větších než 4 µm na mililitr tekutiny.

Co je to hydraulická pohonná jednotka a proč na tom záleží

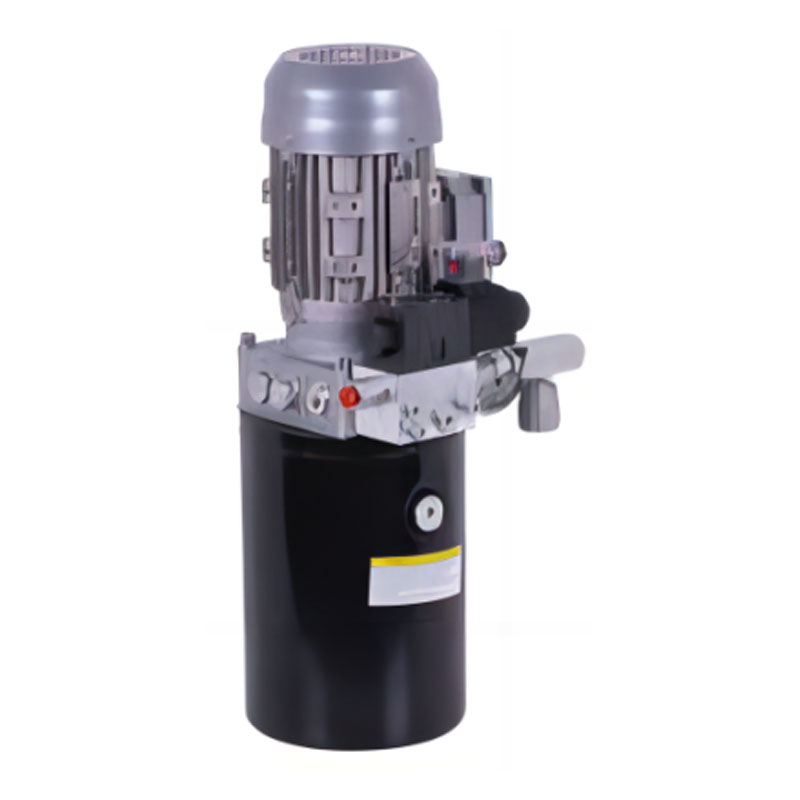

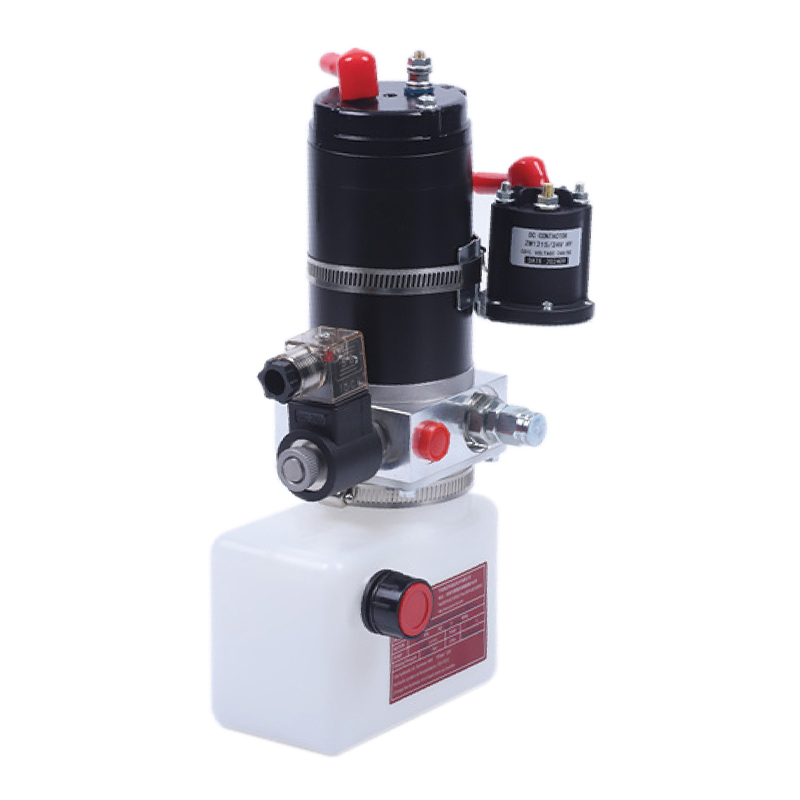

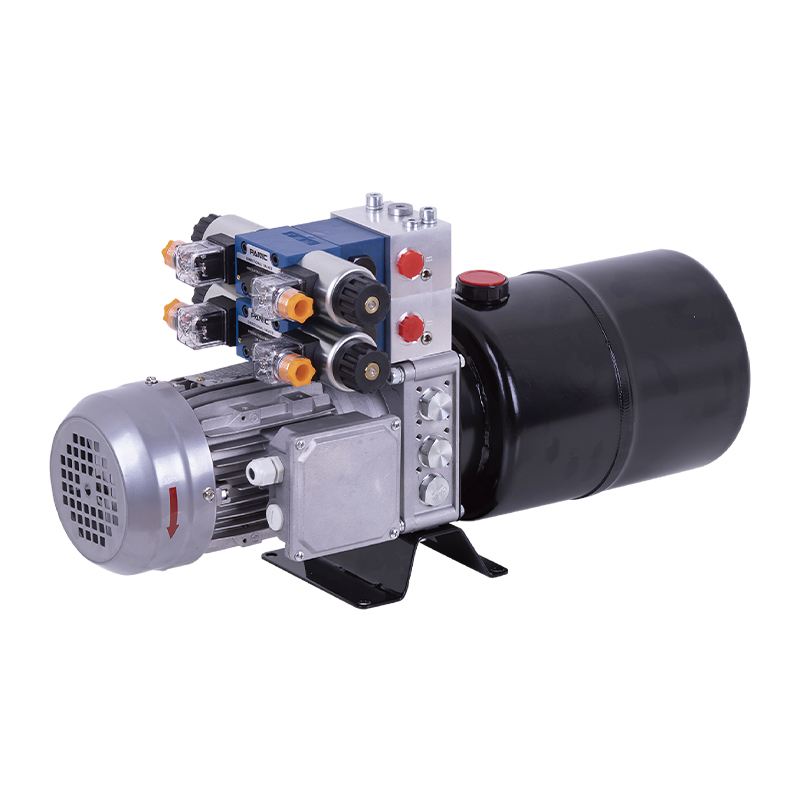

A Hydraulická pohonná jednotka (HPU) — někdy nazývaný hydraulický agregát — je samostatná sestava, která integruje nádrž, čerpadlo, hnací motor (elektromotor nebo spalovací motor), přetlakový ventil, filtr, výměník tepla a přístrojové vybavení do jediné zabalené jednotky. Namísto rozptýlení těchto součástí po rámu stroje je HPU konsoliduje do jednoho navrženého systému, který lze instalovat, udržovat a vyměňovat jako celek.

HPU sahají od kompaktních stolních jednotek produkujících 1–5 kW a pracujících při 70–150 barech až po multimegawattové průmyslové energetické jednotky pohánějící ocelářské lisy při tlacích nad 400 barů. Průmyslová hydraulická pohonná jednotka střední třídy může spárovat 30 kW elektromotor s axiálním pístovým čerpadlem 45 ccm/ot., nádrž o objemu 200 l, vodou chlazený výměník tepla udržující teplotu oleje na 45–55 °C a 10 µm zpětný filtr – vše namontované na ocelovém základním rámu s práškovým nástřikem s integrovanou odkapávací miskou.

Klíčové specifikace, které je třeba vyhodnotit při výběru HPU

Návrh HPU také zahrnuje volby ohledně redundance. Kritické procesy – řídicí systémy plošin na moři, válcovny oceláren, pozemní podpůrná zařízení letadel – často využívají duplexní hydraulické energetické jednotky se dvěma čerpadly, kde jedno pracuje a druhé je připraveno k automatickému přepínání. Náklady na prostoje v těchto prostředích mohou přesáhnout desítky tisíc dolarů za hodinu, díky čemuž je redundance ekonomicky racionální i při značných kapitálových nákladech.

Jak se vytváří, stabilizuje a ovládá tlak

Pochopení dynamického chování tlaku – nejen statického vzorce – je nezbytné pro každého, kdo navrhuje nebo řeší hydraulické systémy. Tlak se jednoduše nezapne. Stoupá, vrcholí, osciluje a stabilizuje se ve vzorcích, které závisí na typu čerpadla, rychlosti odezvy ventilu, délkách vedení a stlačitelnosti kapaliny.

Tlakové špičky a vodní kladivo

Když se směrový ventil rychle uzavře, hybnost pohybující se tekutiny nemá kam jít. Výsledkem je přechodový tlak – špička – který může dosáhnout 2–5násobku ustáleného provozního tlaku za méně než 5 milisekund. Systém běžící na 200 bar může vidět přechodné špičky nad 500 bar. Tyto hroty unavují armatury hadic, praskají bloky potrubí a ničí těsnění během opakovaných cyklů. Konstruktéři jim čelili tlakovými akumulátory (které absorbují špičku energie), pomalu zavíracími ventily nebo pilotně ovládanými zpětnými ventily s řízenou rychlostí otevírání.

Role přetlakového ventilu

Každý hydraulický systém musí mít přetlakový ventil (PRV) nastavený pod jmenovitý tlak nejslabší součásti. Pokud pohon dosáhne konce zdvihu s čerpadlem stále běžícím, tlak by jinak stoupal, dokud by něco neprasklo. PRV se otevře, když tlak překročí nastavenou hodnotu, a obchází tok zpět do nádrže. Toto není normální provozní stav — PRV, který se nepřetržitě otevírá, plýtvá energií ve formě tepla a signalizuje návrh systému nebo provozní problém. Správný návrh směruje tok PRV pouze při skutečném přetížení a drtivou většinu času jej udržuje uzavřený.

Akumulátory: Skladování hydraulické energie

Hydraulický akumulátor je tlaková nádoba obsahující předem naplněný plyn (téměř vždy dusík) oddělený od hydraulické kapaliny vakem, pístem nebo membránou. Když tlak v systému překročí předběžnou náplň plynu, kapalina stlačí plyn a uloží energii. Když tlak klesne – během špičky poptávky nebo poruchy čerpadla – plyn expanduje a tlačí tekutinu zpět do okruhu. Akumulátory plní tři hlavní funkce: akumulaci energie pro doplnění špičkového odběru, nouzové zásobování tlakem pro bezpečné ovládání vypnutí a tlumení pulzací. Vakový akumulátor o objemu 20 l předem nabitý na 150 bar může dodat krátkodobé doplnění průtoku o 8–12 l při systémovém tlaku – dostačující k dokončení pohybu ventilu kritického z hlediska bezpečnosti i po ztrátě čerpadla.

Hydraulická kapalina: médium, díky kterému to všechno funguje

Kapalina v hydraulickém systému není jen médium pro přenos síly. Současně maže každý pohyblivý povrch uvnitř čerpadla, ventilů a pohonů, odvádí teplo z horkých míst, chrání kovové povrchy před korozí a suspenduje částice nečistot, dokud nedosáhnou filtru. Výběr špatné kapaliny nebo umožnění její degradace ničí součásti rychleji než téměř jakýkoli jiný jednotlivý faktor.

Viskozita a její teplotní závislost

Viskozita je nejdůležitější vlastností kapaliny. Většina průmyslových hydraulických pohonných jednotek specifikuje minerální olej ISO VG 46 – viskozitní stupeň 46 centistokes (cSt) při 40 °C. Když teplota stoupne na 80 °C, viskozita klesne na zhruba 12 cSt; při 20 °C může být 100 cSt nebo vyšší. Provoz pod minimální viskozitou způsobuje kontakt kov na kov a rychlé opotřebení; provoz nad maximální viskozitou způsobuje kavitaci, pomalou odezvu a vysoké vakuum na vstupu čerpadla. Většina systémů cílí na 25–54 cSt na vstupu čerpadla pro optimální vyvážení.

Typy kapalin a jejich aplikace

• Minerální olej (ISO VG 32–68) — nejběžnější, dobrá mazivost a stabilita, nákladově efektivní, nehořlavý.
• Voda-glykol (HF-C) — ohnivzdorné, používané v blízkosti pecí a tlakových licích strojů, snižuje životnost čerpadla o 30–40 % ve srovnání s minerálním olejem.
• Fosfátový ester (HF-D) — vynikající požární odolnost, používaná v letadlech a výrobě energie; vyžaduje speciální těsnicí materiály (EPDM, PTFE) a speciální manipulaci s kapalinou.
• Biologicky odbouratelné estery (HETG, HEES) — používané v ekologicky citlivých oblastech, jako je lesnictví, moře a zpracování potravin; biodegraduje během 28 dnů v půdě; obvykle 3–5× vyšší než cena minerálního oleje.
• Kapaliny s vysokým obsahem vody (HWCF, 95 % vody) — velmi nízká cena a odolnost proti ohni, ale špatná mazivost vyžaduje snížení výkonu součástí a častou výměnu kapaliny.

Kontaminace kapalin a monitorování

Čítače částic, senzory vlhkosti a analyzátory viskozity jsou nyní běžně instalovány na větších hydraulických energetických jednotkách jako součást programů monitorování stavu. Online čítače částic, které odebírají vzorky kapaliny ve zpětném potrubí, dokážou odhalit zhoršující se ložisko čerpadla týdny předtím, než dojde ke katastrofickému selhání – což se promítne spíše do období plánované údržby než do nouzových odstávek. Obsah vody nad 0,05 % v minerálním oleji emulguje kapalinu, ničí olejový film na ložiskových plochách a podporuje korozi. Bylo prokázáno, že dokonce 500 ppm (0,05 %) vody snižuje únavovou životnost válečkových ložisek až o 75 %.

Typy hydraulických systémů a jak se liší

Ne všechny hydraulické systémy jsou konfigurovány stejným způsobem. Architektura obvodu určuje, jak efektivně se využívá energie, jak reaguje systém a jak zvládá současné požadavky od více aktuátorů.

Systémy otevřeného centra vs. systémy uzavřeného centra

V systému s otevřeným středem kapalina nepřetržitě cirkuluje zpět do nádrže přes směrové ventily, když se nepohybuje žádný pohon. Je to jednoduché a levné, ale neustále plýtvá energií. V systému s uzavřeným středem není výkon čerpadla nikam užitečný, když jsou pohony nečinné – takže čerpadlo musí být buď vyloženo, zastaveno nebo musí být systém vybaven tlakově kompenzovaným čerpadlem s proměnným objemem, které snižuje výkon na téměř nulový průtok. Moderní průmyslové HPU používají téměř výhradně okruhy s uzavřeným středem s čerpadly s proměnným objemem , což snižuje spotřebu energie při nečinnosti o 60–85 % ve srovnání s alternativami s pevným objemem a otevřeným středem.

Load-Sensing Systems

Hydraulický systém se snímáním zátěže (LS) nepřetržitě monitoruje tlak požadovaný nejnáročnějším akčním členem a nařizuje čerpadlu, aby dodávalo právě tolik tlaku a průtoku, aby splnilo tento požadavek plus malou rezervu (obvykle 15–25 barů nad tlakem zátěže). Čerpadlo nikdy neběží více, než je nutné. Systémy snímání zatížení jsou standardní součástí moderních mobilních zařízení – rypadel, jeřábů, zemědělských strojů – kde zatížení dramaticky kolísá sekundu po sekundě a spotřeba paliva přímo ovlivňuje ekonomiku provozu. Rypadlo s regulací zatížení může při stejném pracovním cyklu spotřebovat o 15–25 % méně paliva než ekvivalentní stroj s pevným tlakem.

Elektrohydraulické systémy

Elektrohydraulické systémy nahrazují mechanické nebo pilotně-hydraulické ovládání ventilů elektronickými solenoidy, proporcionálními ventily nebo servoventily řízenými PLC nebo vyhrazenými ovladači pohybu. To umožňuje programovatelné profily síly a polohy, protokolování dat, diagnostiku poruch a integraci s průmyslovými automatizačními sítěmi. U vstřikovacích lisů udržuje elektrohydraulické servořízení vstřikovací tlak v rozmezí ±1 bar od nastavené hodnoty a polohy s přesností 0,05 mm – schopnosti, které mění kvalitu produktu a opakovatelnost. Hydraulická pohonná jednotka v těchto instalacích obvykle obsahuje motory s proměnnými otáčkami (VSD), kde otáčky elektromotoru přímo sledují poptávku, což dále snižuje spotřebu energie o 30–50 % ve srovnání s konstrukcemi HPU s pevnou rychlostí.

Aplikace v reálném světě, kde je hydraulický tlak nepostradatelný

Hydraulický tlak se objevuje v širším spektru průmyslových odvětví, než si většina lidí uvědomuje. Hustotu síly a ovladatelnost, kterou poskytuje hydraulika, jednoduše nenapodobí žádná jiná technologie při srovnatelných nákladech a rozsahu.

• Stavebnictví a zemní práce — 20tunové rypadlo využívá hydraulický tlak při 350 barech k vyvinutí rypné síly přes 150 kN. Celá sada funkcí výložníku, ramene, lžíce a výkyvu je poháněna jedinou hydraulickou pohonnou jednotkou integrovanou do podvozku stroje.
• Průmyslové lisování a tváření — Hydraulické lisy na tváření kovů pracují od 100 do 80 000 tun síly. Kovací lis o hmotnosti 5 000 tun je fyzicky nemožný s jakoukoli jinou technologií ekvivalentní velikosti.
• Ropa a plyn na moři — Podmořské hydraulické řídicí systémy pracují při tlaku až 690 barů a aktivují zábrany proti vyfouknutí a ventily vánočních stromků v hloubce vody přesahující 3 000 m. Povrchová jednotka HPU je navržena s plnou redundancí a nepřetržitým monitorováním.
• Letectví a kosmonautika — Hydraulické systémy komerčních letadel obvykle pracují při 207 barech (3 000 psi), přičemž letadla nové generace se pohybují na 345 bar (5 000 psi), aby se snížila hmotnost potrubí a pohonu. Plochy řízení letu, přistávací zařízení a brzdy, to vše závisí na hydraulickém tlaku.
• Zpracování oceli a kovů — Válcovny používají hydraulické řízení mezery (HGC) k udržení válcovací mezery do 10 µm, přímo řídí tloušťku pásu. HPU pro válcovací stolice mohou dodávat 1 000–5 000 l/min při 250–350 barech.
• Námořnictvo a stavba lodí — Systémy kormidelního zařízení na velkých plavidlech využívají k otáčení kormidel o hmotnosti stovek tun hydraulické písty. Kryty poklopů a systémy jeřábů na nákladních lodích jsou plně poháněny hydraulicky.
• Vstřikování — Hydraulické upínací síly na velkých vstřikovacích lisech dosahují 5 000 tun nebo více a drží poloviny formy uzavřené proti vstřikovacímu tlaku roztaveného plastu až 2 000 barů.

Běžné problémy s hydraulickým tlakem a jejich hlavní příčiny

Když hydraulický systém nefunguje správně nebo selže, symptomy často vypadají na povrchu podobně – pomalé pohony, nepravidelný pohyb, nadměrný hluk, přehřívání – ale základní příčiny se liší. Špatná diagnóza vede k výměně drahých komponentů, které nejsou skutečným problémem.

Nízký nebo nestabilní tlak

Mezi možné příčiny patří opotřebované čerpadlo s vysokou vnitřní netěsností (zkontrolujte objemovou účinnost – cokoliv pod 85 % na pístovém čerpadle znamená opotřebení), přetlakový ventil nastavený příliš nízko nebo zaseknutý částečně otevřený, opotřebení vnitřního šoupátka ventilu umožňující netěsnost v křížovém kanálu nebo selhání těsnění válce, které obtéká kapalinu z vysokotlaké strany pístu na stranu pístu. Systematická tlaková zkouška na každém stupni okruhu – na výstupu z čerpadla, za ventilem, na pohonu – rychle izoluje poruchu.

Nadměrné teplo

Hydraulická kapalina nad 65–70 °C rychle degraduje. Životnost kapaliny se s každým 10°C zvyšuje na polovinu nad 60°C. Vyvíjení tepla je vždy způsobeno poklesem tlaku přes omezení – částečně uzavřený ventil, ucpaný filtr, poddimenzované potrubí nebo pojistný ventil, který se otevírá příliš často. Pokud tepelný výměník běží nepřetržitě na svůj výkon, má systém zásadní problém s energetickou účinností nejen problém s chlazením. Čerpadla s proměnným objemem, řízení snímající zatížení a správně dimenzovaná vedení řeší hlavní příčinu; přidání většího chladiče pouze léčí symptom.

Kavitace a provzdušňování

Ke kavitaci dochází, když místní tlak kapaliny klesne pod tlak par, tvoří se bubliny páry, které prudce implodují, když se tlak obnoví – generují hluk jako štěrk v plechovce a erodují kovové povrchy rychlostí několika mikronů za hodinu. Provzdušňování zavádí vzduchové bubliny z pěny zásobníku, netěsného spoje sacího potrubí nebo nízké hladiny kapaliny. Oba stavy rychle ničí čerpadla a způsobují houbovité, nepředvídatelné chování pohonu. Podtlak na vstupu pumpy nad 0,3 baru (225 mmHg) je spolehlivým indikátorem včasného varování před počínajícím rizikem kavitace.

Externí únik

Selhání těsnění u těsnění tyče válců, hadicových armatur a čel těla ventilu je nejviditelnějším hydraulickým problémem. I malý vnější únik – 1 kapka za sekundu – činí zhruba 2–3 litry za den a více než 700 litrů za rok. Kromě nákladů na kapalinu představují vnější úniky nebezpečí požáru (olej rozprášený na horký povrch se vznítí při teplotě kolem 150 °C u minerálního oleje), kontaminaci životního prostředí a nebezpečí uklouznutí. Většina selhání těsnění má původ v příliš vysokých tlakových přechodech, kontaminované kapalině napadající elastomery těsnění nebo nesprávném výběru materiálu těsnění pro typ kapaliny.

Energetická účinnost v moderních hydraulických agregátech

Hydraulika byla historicky kritizována za špatnou energetickou účinnost ve srovnání s elektrickými pohony. Tato kritika byla platná pro systémy s pevným objemem a pevnou rychlostí, kde čerpadlo běželo na plný výkon bez ohledu na poptávku. Moderní konstrukce hydraulických pohonných jednotek tuto mezeru v podstatě uzavřely prostřednictvím čerpadel s proměnným objemem, hnacích motorů s proměnnou rychlostí, ovládacích prvků snímajících zatížení a regeneračních obvodů.

Hydraulický pohon s proměnnými otáčkami řízený servomotorem – kombinující servomotor s čerpadlem s pevným objemem – se může vyrovnat energetické účinnosti přímého elektrického pohonu v mnoha pracovních cyklech při zachování hustoty síly, poddajnosti a tolerance přetížení hydrauliky. V oblasti vstřikování vykazují projekty modernizace VSD-HPU trvale úspory energie ve výši 40–60 % ve srovnání se staršími instalacemi HPU s pevnou rychlostí s dobou návratnosti 18–36 měsíců.

Regenerační hydraulické okruhy znovu zachycují energii během zatahování válce – což je zvláště cenné při vertikálních lisovacích aplikacích, kde těžký beran klesá gravitací. Vedením zpětného toku přes hydraulický motor připojený k hřídeli čerpadla systémy získávají zpět 20–40 % potenciální energie, kterou by konvenční okruh jednoduše vypustil přes pojistný ventil jako teplo.

Hydraulický akumulátor také hraje roli účinnosti: ukládáním energie během období s nízkou spotřebou a jejím uvolňováním během špičky umožňuje správně dimenzovaný akumulátor menší a účinnější HPU obsluhovat stejnou špičkovou zátěž – současně snižuje jak kapitálové náklady, tak provozní náklady na energii.

Postupy údržby, které prodlužují životnost hydraulického systému

Dobře udržovaný hydraulický systém pravidelně dosahuje 20–30 let produktivní životnosti. Zanedbané systémy selžou předčasně, často s nákladným vedlejším poškozením – kavitační čerpadlo, které zničí následné ventily při stejné poruše, nebo kontaminovaný servoventil, který si vytvoří vlastní vrtání a přenese abrazivní třísky na další součást.

1. Vzorkování a analýza kapalin každých 500–1 000 provozních hodin — počet částic, obsah vody, viskozita, číslo kyselosti a koncentrace opotřebovaného kovu vyprávějí celý příběh o stavu dříve, než se z problémů stanou poruchy.
2. Výměna filtračního prvku na ukazateli diferenčního tlaku, nejen podle kalendáře — málo zatížený systém může běžet 2 000 hodin mezi změnami; silně zatížený systém může vyžadovat změny po 500 hodinách.
3. Nádrž inspection and cleaning at every major fluid change — kal a lak se hromadí na stěnách nádrže a vypouštěcích zátkách a uvolňují částice do čerstvé kapaliny.
4. Kontrola hadice každých 6 měsíců — hydraulická hadice má omezenou únavovou životnost bez ohledu na vzhled stavu. Většina výrobců doporučuje maximální životnost 6 let od data výroby nebo 4 roky provozu, podle toho, co nastane dříve.
5. Každoroční testování přetlakového ventilu — PRV se mohou unášet, přilepit nebo klepat. PRV, který se otevírá o 20 barů pod nastavenou hodnotu, plýtvá energií a omezuje výkon systému; ten, který se drží zavřený, umožňuje přetlak v systému během zastavení pohonu.
6. Termovize za provozu — infračervené kamery rychle identifikují horká místa na částečně ucpaných ventilech, vysokoodporových armaturách nebo znečištění výměníku tepla, které samotné teploměry nemohou lokalizovat.

Proaktivní údržba hydraulické jednotky je téměř vždy levnější než reaktivní oprava. Výměna čerpadla na 200 kW HPU může stát 8 000–15 000 GBP v dílech a práci. Ztráta výroby během neplánovaných odstávek při čekání na díly a inženýry běžně přesahuje 50 000 GBP za den v odvětvích s nepřetržitým zpracováním – díky čemuž jsou i agresivní programy preventivní údržby vysoce nákladově efektivní.
