Co dělají hydraulické systémy z hlediska sil?

Hydraulické systémy přenášejí, násobí a přesně řídí mechanickou sílu přenášením tlaku přes uzavřenou kapalinu. Základní funkce je jednoduchá: malá síla působící na malý píst vytváří stejný tlak jako velká síla působící na velký píst protože tlak se v uzavřené kapalině rozděluje rovnoměrně (Pascalův zákon). Díky tomu je hydraulická technologie jedním z nejúčinnějších mechanických řešení, jaké kdy bylo vyvinuto – schopné přemístit desítky tisíc kilogramů pomocí zařízení, které operátor ovládá jednou rukou. Hydraulická pohonná jednotka (HPU) je středem tohoto procesu a funguje jako zdroj tlakové kapaliny, na kterém závisí každý pohon v systému.

Fyzika za násobením hydraulických sil

Pascalův zákon říká, že tlak aplikovaný na uzavřenou tekutinu je přenášen nezmenšeně do všech směrů. Matematickým důsledkem je, že výstupní síla se mění přímo s plochou pístu. Pokud operátor tlačí silou 100 N na píst s povrchem 1 cm², výsledný tlak 100 N/cm² se šíří kapalinou. Když tento tlak dosáhne výstupního válce s plochou 50 cm², dodává 5 000 N – násobení síly 50:1 bez jakéhokoli dalšího vstupu energie nad rámec toho, co vyžaduje Pascalův zákon.

To není magie ani zdroj volné energie. Kompromisem je vzdálenost: výstupní píst se pohybuje pouze o 1/50 vzdálenosti, kterou urazí vstupní píst. Energie se šetří. To, co hydraulika umí výjimečně dobře, je přetváření síly a přemístění do poměru, který vyžaduje konkrétní aplikace – čehož dosahují mechanická ozubená kola, ale s mnohem většími ztrátami třením a strukturální složitostí.

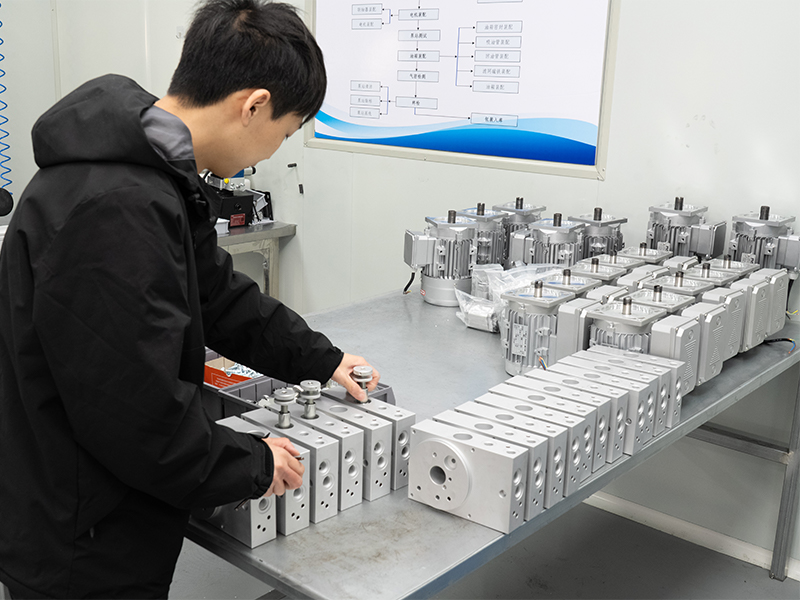

Ve skutečném průmyslovém systému, Hydraulic Power Unit vytváří tento tlak nepřetržitě a na vyžádání. Typický HPU kombinuje nádrž (často 50–500 litrů), motorem poháněné čerpadlo, přetlakové ventily, filtraci a chladicí okruhy. Čerpadlo přeměňuje rotační mechanickou energii na tlak kapaliny, což se běžně dosahuje provozní tlaky mezi 140 bar a 350 bar v závislosti na aplikaci. Tento tlak je uložený mechanický potenciál, který aktuátory přeměňují zpět na lineární nebo rotační sílu, kdykoli je to potřeba.

Síla vs. tlak vs. tok: Udržujte koncepty rovně

Častým bodem zmatku je vztah mezi tlakem a průtokem. Tlak (měřený v barech nebo PSI) určuje sílu, kterou může válec vyvinout. Průtok (měřený v litrech za minutu nebo GPM) určuje, jak rychle se válec pohybuje. Hydraulická pohonná jednotka musí dodávat obě ve správné kombinaci:

• Vysoký tlak s nízkým průtokem → pomalý pohyb velmi těžké zátěže
• Nižší tlak s vysokým průtokem → rychlý pohyb lehčího nákladu
• Vysoký tlak s vysokým průtokem → maximální výstupní výkon, vyžadující větší HPU motor a čerpadlo

Vzorec F = P × A (síla se rovná tlaku vynásobená plochou válce) řídí každý akční člen v okruhu. Technici používají tuto rovnici k dimenzování válců, výběru jmenovitých hodnot čerpadla a nastavení prahových hodnot pojistného ventilu během fáze návrhu.

Co vlastně hydraulická pohonná jednotka vynucuje

Hydraulická pohonná jednotka není jen čerpadlo přišroubované k nádrži. Jeho role v řízení síly v celém systému je aktivní a nepřetržitá. HPU reguluje tři parametry související se silou současně: maximální dostupný tlak (nastavený hlavním pojistným ventilem), pracovní tlak dodávaný do každé větve okruhu (nastavený jednotlivými redukčními ventily) a rychlost, jakou může být síla aplikována (řízená ventily pro řízení průtoku).

Generování tlaku a odlehčení

Každá hydraulická jednotka obsahuje alespoň jeden pojistný ventil nastavený na maximální přípustný tlak systému. Když se pohon zastaví proti nepohyblivé zátěži, čerpadlo pokračuje v dodávání průtoku. Bez pojistného ventilu by tlak stoupal, dokud něco mechanicky selhalo. Pojistný ventil odvádí přebytečný průtok zpět do zásobníku , uzavírací síla na bezpečné úrovni. V systému s tlakem 200 barů, který pracuje s válcem s průměrem 80 cm², je teoretická maximální výstupní síla 160 000 N (přibližně 16,3 metrických tun) – a tento strop je udržován nastavením odlehčení HPU, nikoli omezením operátora.

Modulace síly prostřednictvím proporcionálních ventilů

Moderní hydraulické pohonné jednotky stále více integrují proporcionální nebo servoventily, které umožňují plynule měnitelný výstupní výkon mezi nulou a maximem systému. Na rozdíl od směrových regulačních ventilů on/off reagují proporcionální ventily na elektrický signál (typicky 0–10 V nebo 4–20 mA) a umístí svou cívku přímo úměrně tomuto signálu. Výsledkem je, že lis může aplikovat 5 000 N během jedné fáze cyklu a plynule se rozběhnout na 80 000 N během fáze lisování – vše je řízeno elektronickým ovladačem HPU bez mechanických úprav.

Návrhy HPU se snímáním zatížení

Hydraulická energetická jednotka reagující na zatížení nepřetržitě měří požadavek na tlak na pohonu a přizpůsobuje výkon čerpadla. Namísto trvalého generování maximálního tlaku a vypouštění přebytku přes pojistný ventil generuje HPU se snímáním zatížení pouze tlak, který zátěž skutečně vyžaduje, plus malou rezervu (obvykle 20–30 barů nad tlakem zátěže). Tento přístup snižuje spotřebu energie o 30–50 % ve srovnání se systémy s pevným objemem v aplikacích s proměnným zatížením — významná výhoda u mobilních zařízení, vstřikovacích lisů a automatických lisovacích linek.

Typy sil Hydraulické systémy řídit

Hydraulické systémy zvládají několik různých silových kategorií a pochopení každé vysvětluje, proč se tato technologie objevuje v tak rozmanitých aplikacích – od leteckých přistávacích zařízení až po zemědělské sklizňové zařízení.

Každá kategorie síly vyžaduje specificky nakonfigurovanou hydraulickou pohonnou jednotku a okruh. Aplikace šroubování vyžadující tahové síly vyžaduje vysokotlaký HPU (často 700–1 000 bar pro hydraulické napínače šroubů) s nízkými průtoky a přesným řízením tlaku. Aplikace velkého navijáku upřednostňuje nepřetržitý výstup vysokého točivého momentu z hydraulického motoru napájeného vysokoprůtokovým HPU. Platí stejné fyzikální principy, ale výběr komponent se podstatně liší.

Jak hydraulické válce přeměňují tlak na použitelnou sílu

Hydraulický válec je nejběžnějším pohonem pro přeměnu tlaku kapaliny na lineární sílu. Skládá se z ocelové hlavně, pístu a tyče. Stlačený olej z hydraulické pohonné jednotky vstupuje na jednu stranu pístu a vytváří síťovou sílu, která tlačí píst a tyč v opačném směru. Vyvinutá síla následuje přímo F = P × A.

Problém diferenciální síly u dvojčinných válců

Dvojčinné válce — ty, které přijímají tlak na obou stranách — produkují různé síly při vysouvání a zatahování. Při vysunutí je celá plocha otvoru (např. 100 cm²) vystavena tlaku. Při zatažení zabírá tyč část čela pístu a ponechává menší prstencovou plochu (např. 65 cm², pokud tyč snižuje účinnou plochu o 35 %). Při 200 bar je vytahovací síla 200 000 N; zatahovací síla je pouze 130 000 N ze stejného zdroje tlaku. Návrháři obvodů musí s touto asymetrií počítat při specifikaci jak výstupu HPU, tak mechanické struktury obklopující válec.

Vyvažovací ventily a zadržování síly

Když válec drží zavěšené břemeno – zvednutý jeřábový výložník, nakloněná korba sklápěče, zvednutá lisovací deska – gravitace působí nepřetržitou silou, které musí hydraulický okruh odolávat. Vyvažovací ventily jsou řízené zpětné ventily nastavené mírně nad tlak vyvolaný zatížením. Zabraňují pohybu válce, pokud HPU aktivně neřídí pohyb. Bez nich by porucha hadice nebo chybná funkce ventilu umožnila nekontrolovaný pád nákladu. Vyvažovací ventily jsou proto kritickým silově-bezpečnostním zařízením, nikoli volitelným vylepšením.

Hydraulická síla v průmyslových aplikacích v reálném světě

Rozdíl mezi učebnicovou hydraulikou a skutečně nasazenými systémy často spočívá v tom, jak je síla řízena za různých podmínek. Několik průmyslových odvětví demonstruje šíři toho, čeho manipulace s hydraulickou silou v praxi dosahuje.

Lisy na tváření a ražení kovů

Velký hydraulický lis používaný pro hluboké tažení plechů může vyvinout tlakovou sílu 5 000 kN – zhruba 500 metrických tun. Hydraulická pohonná jednotka dodávající takový lis obvykle běží při 250–350 barech a obsahuje hydraulické akumulátory pro zvládnutí požadavků na špičkový průtok během tvářecího zdvihu bez předimenzování hnacího motoru. Akumulátory uchovávají stlačenou kapalinu mezi zdvihy a rychle ji uvolňují, když lis vyžaduje maximální sílu po krátkou dobu. To umožňuje, aby byl motor HPU dimenzován na průměrný výkon spíše než na špičkový výkon, což často snižuje velikost motoru o 40–60 % ve srovnání se systémem bez akumulátorů.

Pobřežní a podmořské vybavení

Zábrany proti podmořskému výbuchu (BOP) na ropných a plynových vrtech fungují v hloubkách, kde není možný mechanický přístup. Jejich hydraulická energetická jednotka – v tomto kontextu často nazývaná podmořský řídicí modul – musí uzavírat písty, které utěsňují vrt vrtu proti tlaku přesahujícímu 690 barů (10 000 PSI). Samotné berany vyžadují ovládací síly v desítkách milionů Newtonů. Redundance je nesmlouvavá: každý podmořský HPU obsahuje několik nezávislých tlakových akumulátorů s dostatkem akumulované energie pro provoz BOP alespoň dvakrát bez jakéhokoli povrchového napájení, jak nařizují mezinárodní předpisy pro kontrolu vrtů.

Mobilní stavební zařízení

50tunové rypadlo využívá své motorem poháněné hydraulické čerpadlo jako mobilní hydraulickou pohonnou jednotku napájející výložník, rameno, lopatu a kyvné okruhy současně. Typické pracovní tlaky se pohybují mezi 320 a 380 bary. Samotný válec lopaty může vyvinout vylamovací sílu 350–500 kN, což umožňuje stroji proříznout zhutněnou půdu tvrdou jako kámen. Moderní rýpadla používají elektronické ovládání snímání zátěže, které monitoruje požadavek na tlak každého okruhu a podle toho upravuje výtlak čerpadla, čímž udržuje motor v chodu blízko jeho maximální účinnosti, spíše než aby táhl na plný plyn proti nadměrné zátěži.

Aktivace řízení letu v letectví

Komerční letadla používají hydraulické systémy pracující při 207 barech (3 000 PSI) — s některými novějšími platformami pohybujícími se na 345 barů (5 000 PSI) — k pohybu řídicích ploch letu proti aerodynamickému zatížení, které může při vysoké rychlosti dosáhnout stovek kilonewtonů. Motorem poháněná čerpadla letadla slouží jako palubní hydraulické jednotky, doplněné o čerpadla elektromotorů a náporové vzduchové turbíny pro nouzové zálohování. Síla zde musí být nejen velká, ale musí být přesně úměrná vstupu pilota, což je důvod, proč se elektrohydrostatické pohony (EHA) – samostatné hydraulické pohonné jednotky integrované do každého pohonu – stále častěji používají v letadlech typu fly-by-wire.

Ztráty síly v hydraulických systémech a jak je minimalizovat

Žádný hydraulický systém není 100% účinný. Ke ztrátám síly a energie dochází na více místech a dobře navržená jednotka hydraulického pohonu systematicky řeší každý zdroj.

Ztráty viskózním třením v potrubí a ventilech

Když olej protéká potrubím, hadicemi a průchody ventilů, viskózní tření spotřebovává tlak. Tento pokles tlaku znamená, že akční člen přijímá menší tlak, než generuje HPU. Hagen-Poiseuilleův vztah ukazuje, že pokles tlaku se zvyšuje se čtvrtou mocninou rychlosti v laminárním proudění – což znamená, že zdvojnásobení průměru potrubí (a tedy snížení rychlosti proudění) sníží odpor faktorem 16. Dobře dimenzovaná hydraulická potrubí omezují rychlost na 2–4 ​​m/s v tlakových potrubích a 1–2 m/s v tlakových potrubích, aby se ztráty třením v normálním provozním systému udržely pod 2–3 %.

Ztráty netěsností přes těsnění a ventily

Všechny hydraulické válce a ventily mají vnitřní netěsnost – olej, který obchází těsnění a vůli cívky, aniž by dělal užitečnou práci. Ve válci s opotřebenými těsněními umožňuje vnitřní netěsnost pístu driftovat pod zatížením a HPU musí neustále kompenzovat dodáváním dodatečného průtoku, jen aby udržela polohu. Vnitřní netěsnost ve zdravé láhvi je obvykle 1–5 ml/min při jmenovitém tlaku ; opotřebovaná těsnění to mohou zvýšit na stovky ml/min, což způsobí jak ztrátu síly, tak přehřátí HPU, protože odkloněný olej přeměňuje kinetickou energii na teplo, aniž by se pohybovalo jakékoli zatížení.

Tepelné ztráty a změny viskozity kapalin

Viskozita hydraulického oleje klesá s rostoucí teplotou. Při správné provozní teplotě (typicky 40–60 °C) poskytuje olej dostatečné mazání a kontrolovatelné úniky. Nad 80 °C viskozita prudce klesá, zvyšuje se netěsnost, zrychluje se degradace těsnění a oxidace začíná narušovat chemii oleje. Tepelný výměník hydraulické pohonné jednotky udržuje teplotu kapaliny v tomto přijatelném rozsahu. Průmyslové HPU jsou obvykle dimenzovány tak, aby při nepřetržitém provozu odváděly 25–35 % vstupní energie ve formě tepla – což je připomínkou toho, že značná část mechanické energie investované do natlakování tekutiny nikdy nedosáhne akčního členu jako užitečná síla.

Porovnání hydraulické síly s alternativními technologiemi

Pochopení toho, co hydraulické systémy dělají se silou, je jasnější ve srovnání s pneumatickými a elektromechanickými alternativami.

• Pneumatické systémy pracovat při 6–10 barech ve srovnání se 140–700 bary u hydrauliky. Pro stejný výkon síly musí být pneumatický válec mnohem větší – obvykle 20–50krát větší než plocha otvoru. Pneumatika funguje dobře pro lehké, rychlé, opakující se úkoly, ale nemůže se přiblížit hustotě síly hydraulických pohonů.
• Elektrické lineární pohony (poháněné kuličkovým šroubem nebo válečkovým šroubem) mohou dosáhnout vysokých sil s přesným řízením polohy, ale jsou omezeny tepelnými omezeními na motoru. Pohon s kuličkovým šroubem produkující nepřetržitě 500 kN by vyžadoval motor a hnací systém mnohonásobně větší a těžší než ekvivalentní hydraulický válec a HPU. Pro přerušované špičkové zatížení se mezera výrazně zužuje, když jsou z porovnání vyloučeny akumulátory HPU.
• Elektrohydraulické pohony (EHA) kombinují obě technologie: elektromotor pohání malé čerpadlo přímo integrované do těla pohonu, čímž se eliminuje centrální hydraulické vedení. Tyto samostatné jednotky zachovávají výhodu hustoty síly hydrauliky a zároveň zlepšují energetickou účinnost a eliminují centralizovanou jednotku hydraulického pohonu pro architektury distribuovaného ovládání.

Závěr z tohoto srovnání je ten, že násobení hydraulické síly zůstává nesrovnatelné v hustotě výkonu – poměru výstupní síly k objemu a hmotnosti systému. Hydraulický válec generující 1000 kN může vážit 80 kg a zabírat 0,04 m³. Ekvivalentní elektromechanický pohon by vážil několikrát více a zabíral by podstatně více místa.

Výběr hydraulické pohonné jednotky pro daný požadavek na sílu

Určení HPU pro známý požadavek na sílu má logickou sekvenci. Každý krok navazuje na předchozí a chyby na začátku výpočtu se stávají kaskádou naddimenzovaných nebo poddimenzovaných zařízení.

1. Definujte maximální požadovanou sílu u každého aktuátoru, včetně dynamických sil, tření a bezpečnostních faktorů (obvykle 1,25–1,5× vypočtené zatížení).
2. Zvolte provozní tlak — vyšší tlak umožňuje menší lahve, ale vyžaduje robustnější těsnění, armatury a hadice. 200–250 bar je běžný bod průmyslové rovnováhy.
3. Vypočítejte požadované vrtání válce s použitím A = F ÷ P. Pro 500 kN při 250 bar: A = 500 000 N ÷ 250 N/cm² = 2 000 cm², což dává průměr otvoru přibližně 504 mm.
4. Určete požadovaný průtok na základě požadované rychlosti válce: Q = A × v. Pro válec 2 000 cm² vysouvající se rychlostí 0,05 m/s: Q = 2 000 cm² × 5 cm/s = 10 000 cm3/s = 600 litrů/minutu.
5. Vypočítejte výkon hnacího motoru : P = (Q × tlak) ÷ účinnost. Při 600 l/min a 250 bar s účinností 85 %: P ≈ (600/60 × 10⁻³ m³/s × 25 000 000 Pa) ÷ 0,85 ≈ 294 kW.
6. Velikost nádrže — obecné pravidlo je 3–5× průtok čerpadla za minutu. Pro čerpadlo s výkonem 600 l/min by nádrž měla objem 1 800–3 000 litrů.
7. Posoudit potřeby odvodu tepla a specifikujte chladič schopný zpracovat 25–35 % vstupní energie jako teplo v nepřetržitém provozu.

Tento strukturovaný přístup zajišťuje, že hydraulická pohonná jednotka dodává přesně takovou sílu, jakou aplikace potřebuje – nic více a nic méně – na úrovni účinnosti a spolehlivosti, kterou vyžaduje provozní prostředí. Předimenzované HPU plýtvají energií a kapitálem; poddimenzované jednotky jsou horké, neustále cyklují pojistné ventily a předčasně selhávají.

Měření a monitorování sil v hydraulických systémech

Protože tlak je přímo úměrný síle v hydraulickém okruhu, monitorovací systém tlaku poskytuje údaje o síle v reálném čase za nízkou cenu. Snímač tlaku namontovaný v blízkosti otvoru uzávěru válce snímá tlak působící na oblast plného otvoru; vynásobením touto plochou získáme aktuální použitou sílu. Moderní ovládací panely HPU integrují toto měření nepřetržitě , zobrazující sílu v technických jednotkách a spouštění alarmů nebo odstávek, pokud jsou překročeny limity síly.

Pro aplikace vyžadující větší přesnost síly – zátěžové zkoušky, stroje na zkoušení materiálů, konstrukční zkušební zařízení – jednoúčelové siloměry v sérii s tyčí válců poskytují přímé měření síly nezávislé na třecích ztrátách těsnění válců nebo vodicích ložisek. HPU poté přijímá zpětnou vazbu v uzavřené smyčce a upravuje tlakový výstup tak, aby udržoval přikázanou sílu v rozmezí ±0,5 % nebo lepší, v závislosti na technologii ventilu a vyladění ovladače.

Systémy monitorování stavu na průmyslových HPU také nepřímo sledují sílu prostřednictvím vibračních signatur, teplotních trendů a výpočtů účinnosti. Čerpadlo, které produkuje 250 barů, ale spotřebovává o 20 % více energie, než je jeho základní linie, naznačuje vnitřní opotřebení, které snižuje objemovou účinnost – což znamená, že stále větší množství průtoku vnitřně obchází, místo aby vykonávalo práci. Včasné zachycení tohoto trendu zabrání exponenciální degradaci, která vede k neplánovaným odstávkám.

Bezpečnostní aspekty ve vysokovýkonných hydraulických aplikacích

Stejné znásobení síly, které činí hydrauliku užitečnou, ji také činí nebezpečnou, když je síla uvolněna nekontrolovatelně. Selhání hadice u systému s tlakem 350 barů uvolňuje uloženou energii rychlostí, která může vstříknout tekutinu přes kůži na vzdálenost přesahující 15 cm – což způsobí zranění, která se zvenčí zdají menší, ale vyžadují okamžitý chirurgický zákrok, aby se zabránilo gangréně a amputaci v důsledku kontaminace hlubokých tkání.

Kromě nebezpečí vstřikování vytváří nekontrolované uvolnění síly z válce nesoucího velké zatížení katastrofická mechanická nebezpečí. Každá hydraulická pohonná jednotka, která slouží k držení nákladu, musí obsahovat:

• Vyvažovací ventily nebo pilotně ovládané zpětné ventily namontované co nejblíže k portům válce, jak je to fyzicky možné
• Mechanické zámky zátěže nebo strukturální podpěry pro trvalé držení bez hydraulické síly
• Přetlakové ventily na obou stranách každého válce, které absorbují tepelnou roztažnost nebo rázové zatížení
• Obvody nouzového vypouštění tlaku, které bezpečně odvětrávají tlak kontrolovaným způsobem během podmínek nouzového zastavení
• Hadicové sestavy dimenzované na bezpečnostní faktor alespoň 4:1 vzhledem k pracovnímu tlaku, s hodnotou prasknutí přesahující 1 400 barů v systémech 350 barů

Silová bezpečnost v hydraulice je konstrukční požadavek, nikoli možnost dodatečné montáže. Systémy navržené na základě prvních principů řízeného přenosu síly – s hydraulickou energetickou jednotkou jako regulovaným zdrojem a správně specifikovanými ventily, pohony a potrubím jako řízenou cestou – fungují bezpečně po celá desetiletí. Systémy, které považují bezpečnost za sekundární vzhledem k počátečním nákladům, běžně selhávají způsobem, který zraní operátory a ničí zařízení.
