Jak funguje hydraulický systém? Kompletní průvodce

Jak funguje hydraulický systém: Krátká odpověď

Hydraulický systém funguje tak, že k přenosu síly z jednoho bodu do druhého používá stlačenou kapalinu – téměř vždy olej. Když čerpadlo natlakuje tekutinu, tento tlak působí rovnoměrně ve všech směrech v uzavřeném okruhu. Akční členy, jako jsou válce nebo motory, převádějí tento tlak kapaliny zpět na mechanickou sílu nebo pohyb. Výsledkem je systém schopný přemísťovat enormní břemena s přesným řízením s použitím relativně kompaktních komponent.

Tento princip je založen na Pascalově zákoně, který říká, že tlak aplikovaný na uzavřenou tekutinu je přenášen nezmenšeně do všech směrů. Síla spravedlivosti 100 N naneseno na 1 cm² vytváří tlak 10 MPa — a ten samý tlak působící na čelo válce 100 cm² dodává výstupní sílu 100 000 N. Toto znásobení síly je přesně důvodem, proč hydraulika dominuje těžkému průmyslu, stavebním strojům, letectví a výrobě.

Každý hydraulický systém, od jednoduchého dílenského lisu až po složitý mechanismus leteckého podvozku, sdílí stejnou základní architekturu: zdroj energie, čerpadlo, nádrž na kapalinu, řídicí ventily, pohony a zpětná cesta. Pochopení každého prvku vysvětluje, proč jsou hydraulické systémy tak spolehlivé a proč zůstávají preferovaným řešením, když je vyžadována vysoká hustota síly a ovladatelnost.

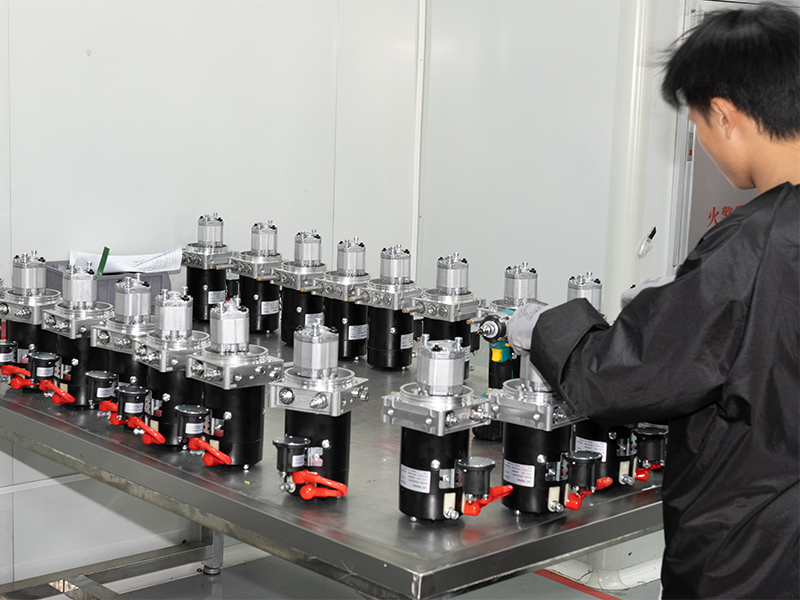

Role Hydraulická pohonná jednotka

The Hydraulická pohonná jednotka (HPU) je srdcem každého hydraulického systému. Je to samostatná sestava, která generuje, upravuje a dodává tlakovou hydraulickou kapalinu do zbytku okruhu. Standardní hydraulická pohonná jednotka kombinuje nádrž na kapalinu, elektromotor nebo spalovací motor, hydraulické čerpadlo, přetlakový ventil, filtr a přístrojové vybavení – vše namontované na jedné základní desce nebo rámu.

Když motor pohání čerpadlo, je kapalina nasávána ze zásobníku a natlakována před odesláním do přívodního potrubí systému. Pojistný ventil funguje jako bezpečnostní strop, který zabraňuje tomu, aby tlak překročil jmenovité hodnoty systému – obvykle mezi 150 bar (2 175 psi) a 350 bar (5 075 psi) pro průmyslové HPU, ačkoli specializované jednotky mohou dosáhnout 700 barů nebo více. Pokud požadavek na pohon klesne, tlakově kompenzované čerpadlo automaticky sníží svůj výkon, čímž šetří energii a snižuje tvorbu tepla.

Nádrž v hydraulické pohonné jednotce slouží více než jen k jednoduchému skladování. Umožňuje unášenému vzduchu oddělit se od tekutiny, odvádí teplo a zajišťuje zpětný tok s pomocí gravitace. Objem nádrže je obvykle dimenzován na dvojnásobný až trojnásobek průtoku čerpadla za minutu — takže čerpadlo 20 l/min by se spárovalo se zásobníkem 40–60 l jako základní linií. Větší tepelné zatížení nebo aplikace s vysokým pracovním cyklem tento poměr zvyšují.

Moderní hydraulické pohonné jednotky stále častěji obsahují motory s proměnnými otáčkami (VSD). Přizpůsobením rychlosti motoru skutečným požadavkům systému může HPU vybavený VSD snížit spotřebu energie o 30 až 60 procent ve srovnání s jednotkou s pevnou rychlostí běžící při konstantním tlaku. U zařízení s hydraulickými systémy ve více směnách za den se to promítá do významných úspor provozních nákladů po celou dobu životnosti stroje.

Klíčové součásti se nacházejí uvnitř hydraulické jednotky

• nádrž: Uchovává tekutinu, umožňuje separaci vzduchu a napomáhá tepelnému řízení.
• čerpadlo: Převádí mechanickou energii na průtok tekutiny a tlak – typ ozubeného kola, lopatky nebo pístu v závislosti na požadavcích na tlak a průtok.
• Hlavní hybatel: Elektromotor nebo motor, který pohání hřídel čerpadla.
• Přetlakový ventil: Otevře se, aby odvedl přebytečný průtok zpět do nádrže, když tlak v systému překročí nastavenou hodnotu.
• Sestava filtru: Odstraňuje znečištění částicemi, typicky dimenzované na 10–25 mikronů pro standardní průmyslové použití.
• Výměník tepla (volitelný): Vzduchem nebo vodou chlazená jednotka, která udržuje teplotu kapaliny v doporučeném provozním rozsahu, obvykle 40–60 °C.
• Instrumentace: Tlakoměry, teplotní senzory, indikátory hladiny a indikátory rozdílu tlaku filtrů poskytují operátorům přehled v reálném čase.

Pascalův zákon: Fyzika za každým hydraulickým systémem

Blaise Pascal formuloval svůj princip v 17. století a zůstává základní fyzikou každého hydraulického systému, který je dnes v provozu. Zákon říká: tlak vyvíjený kdekoli v uzavřené nestlačitelné tekutině se přenáší rovnoměrně a nezmenšeně v každém směru skrz tekutinu.

V praxi to znamená, že malé čerpadlo a motor mohou generovat dostatečný tlak v potrubí k pohonu válce s čelní plochou stokrát větší. Uvažujme základní příklad: čerpadlo dodává kapalinu při 200 barech (20 MPa). Válec s průměrem vrtání 100 mm má plochu pístu přibližně 78,5 cm². Výkon síly se rovná tlaku vynásobenému plochou — 20 MPa × 78,5 cm² = 157 000 N, neboli zhruba 16 tun tlačné síly . Tento válec může vážit pouze 15 kg a vejde se do prostoru menšího než příruční kufr.

Tento poměr síly a velikosti je nesrovnatelný s pneumatickými nebo elektromechanickými alternativami při ekvivalentním zatížení. Podobně dimenzovaný elektrický lineární pohon by vyžadoval mnohem těžší a větší sestavu motoru a převodovky. Pneumatické válce pracující s typickým tlakem vzduchu v dílně (6–8 barů) by potřebovaly k dosažení stejné výstupní síly mnohonásobně větší průměr vrtání. Výhoda hustoty hydrauliky je důvodem, proč rypadla, vstřikovací stroje, řízení letu letadel a hydraulické lisy zůstávají hydraulicky poháněny desetiletí poté, co se elektrické alternativy staly životaschopnými pro lehčí úkoly.

Typy hydraulických čerpadel a jak generují tlak

Čerpadlo je jedinou aktivní komponentou pro přeměnu energie v hydraulickém okruhu. Jeho úkol je přímočarý: vytvářet tok. Tlak se vyvíjí pouze tehdy, když toto proudění narazí na odpor – ze zatížení pohonu, omezení ventilu nebo tření potrubí. Pochopení typů čerpadel objasňuje mnohé o výkonu systému a možnostech návrhu.

Zubová čerpadla

Externí zubová čerpadla jsou nejjednodušší a cenově nejvýhodnější hydraulická čerpadla. Dvě zabírající ozubená kola se otáčejí uvnitř pouzdra s malou tolerancí. Kapalina vyplňuje prostory mezi zuby ozubeného kola na vstupní straně, je unášena po obvodu skříně a je vytlačována na výstupní straně, když zuby opět zabírají. Zubová čerpadla jsou zařízení s pevným objemem — pohybují stejným objemem za otáčku bez ohledu na tlak. Fungují spolehlivě až do cca 250 bar a jsou široce používány v zemědělských strojích, štípačkách polen a mobilních zařízeních, kde nejvíce záleží na ceně a jednoduchosti.

Lopatková čerpadla

Lopatková čerpadla používají pružinové nebo tlakově zatížené lopatky, které se zasouvají dovnitř a ven ze štěrbin v rotujícím rotoru. Jak se rotor otáčí uvnitř excentrického vačkového kroužku, komory mezi lopatkami se roztahují na vstupní straně (nasávání kapaliny) a smršťují se na výstupní straně (vytlačují kapalinu). Lamelová čerpadla poskytují hladší průtok s nižší hlučností než zubová čerpadla a jsou běžná u obráběcích strojů a průmyslových lisů pracujících na až 175 barů .

Pístová čerpadla

Axiální a radiální pístová čerpadla jsou vysoce výkonnými tahouny průmyslové a mobilní hydrauliky. Několik pístů uspořádaných kolem centrální hřídele se při otáčení hřídele vratně pohybuje, nasává kapalinu při zpětném zdvihu a vytlačuje ji při dopředném zdvihu. Axiální pístová čerpadla s proměnným objemem mohou upravit svůj výkon změnou úhlu kyvné desky, takže jsou ideální pro obvody se snímáním zatížení a kompenzací tlaku. Fungují spolehlivě při 350–500 bar a nabízejí objemovou účinnost vyšší než 95 procent. Jsou standardní volbou pro rypadla, vstřikovací stroje a instalace hydraulických pohonných jednotek vyžadující přesné ovládání.

Hydraulické ventily: Ovládání směru, tlaku a průtoku

Ventily řídí, co se děje mezi hydraulickou jednotkou a pohony. Určují, do kterého pohonu proudí, pod jakým tlakem a jakou rychlostí. Bez ventilů by hydraulický systém neměl žádnou ovladatelnost – jen hrubou, neřízenou sílu.

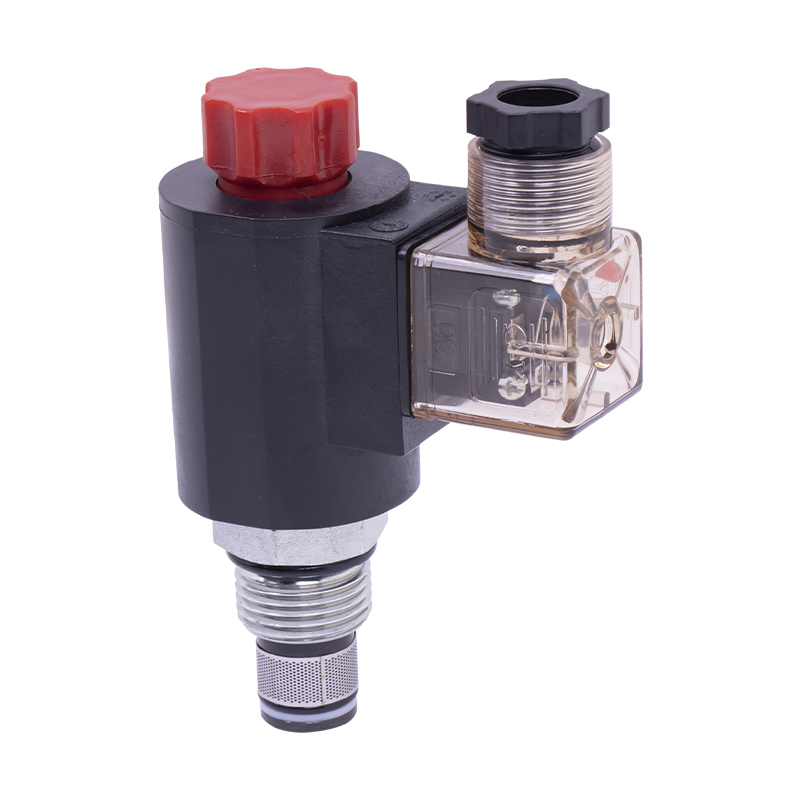

Směrové regulační ventily

Směrové řídicí ventily (DCV) vedou stlačenou kapalinu do požadovaného portu válce nebo motoru. 4/3 směrový ventil — čtyři porty, tři polohy — je nejběžnějším typem v průmyslové hydraulice. V jeho středové poloze (neutrál) může být průtok blokován, směrován do nádrže nebo může plovoucí v závislosti na zvolené konfiguraci středu. DCV ovládané elektromagnetem se zapínají 15–50 milisekund , díky čemuž jsou vhodné pro rychlé, opakovatelné automatické cykly. Proporcionální DCV plynule modulují polohu šoupátka, což umožňuje plynulé ovládání rychlosti spíše než náhlé zapínání/vypínání.

Tlakové regulační ventily

Pojistné ventily nastavují maximální tlakový strop systému. Redukční ventily udržují nižší, konstantní tlak v sekundárním okruhu. Sekvenční ventily spouštějí druhý pohon pouze poté, co první okruh dosáhne nastaveného tlaku – užitečné při sekvencích upínání a tváření. Vyvažovací ventily udržují zátěž na místě tím, že vyžadují minimální řídicí tlak, než se pohon spustí dolů, čímž se zabrání nekontrolovanému klesání vlivem gravitace.

Regulační ventily průtoku

Ventily pro řízení průtoku omezují průtok kapaliny a regulují rychlost pohonu. Jednoduchý jehlový ventil vytváří nastavitelný otvor. Tlakově kompenzované regulátory průtoku udržují konstantní průtok bez ohledu na změny zatížení – pokud se zatížení zvýší a tlak v systému stoupne, kompenzátor se automaticky přizpůsobí tak, aby průtok (a tedy i rychlost pohonu) byl konstantní. To je zásadní v aplikacích, jako jsou osy posuvu lisu nebo pohony dopravníků, kde záleží na stálé rychlosti bez ohledu na kolísání zatížení.

Hydraulické pohony: Přeměna tlaku kapaliny na práci

Akční členy jsou místa, kde se hydraulická energie stává užitečnou mechanickou prací. Dvě hlavní kategorie pokrývají velkou většinu aplikací: lineární pohony (válce) a rotační pohony (hydraulické motory).

Hydraulické válce

Hydraulický válec převádí tlak kapaliny na lineární sílu a pohyb. Stlačená kapalina vstupuje na konec uzávěru, tlačí píst a vysouvá tyč. Pro zatažení se kapalina dostane do konce tyče. Protože tyč zabírá část oblasti konce tyče, vytahovací síla vždy převyšuje zatahovací sílu při stejném tlaku – konstrukční hledisko, které je třeba vzít v úvahu při aplikacích upínání, tváření a zvedání.

Typy válců zahrnují válce se spojovací tyčí (snadný servis, široce dostupné ve standardních velikostech vrtání od 25 mm do 200 mm), svařované válce (kompaktní, vyšší tlakové jmenovité hodnoty) a teleskopické válce (více zasazených stupňů pro dlouhý zdvih v krátké složené délce, běžné u sklápěčů a sklápěcích přívěsů). Těžké válce používané v hydraulických lisech běžně manipulují síly přesahující 500 tun .

Hydraulické motory

Hydraulické motory převádějí proudění kapaliny a tlak na nepřetržitý rotační pohyb. Převodové motory, lamelové motory a pístové motory svým designem odrážejí své protějšky čerpadel, ale pracují se zpětnou přeměnou energie. Radiální pístové motory s vysokým točivým momentem a nízkou rychlostí se používají v pohonech kol, navijáků a pohonů dopravníků, kde přímé spojení s nákladem eliminuje převodovky. Kolový motor na velkém těžařském nákladním voze by to mohl přinést točivý moment přes 10 000 Nm z obalu, který se vejde do samotného náboje kola.

Hydraulická kapalina: Proč na ní záleží víc, než si většina lidí uvědomuje

Hydraulická kapalina není jen médium, které přenáší tlak – je to současně mazivo pro každé čerpadlo, ventil a pohon v okruhu. Jeho výběr přímo ovlivňuje efektivitu systému, životnost komponent a riziko selhání. Použití nesprávné kapaliny nebo umožnění degradace dobré kapaliny je jednou z hlavních příčin selhání hydraulického systému v terénu.

Kapaliny na bázi minerálních olejů (nejběžnější třídy ISO VG 46 a ISO VG 68) se používají ve většině průmyslových a mobilních hydraulických systémů. Nabízejí vynikající mazivost, dobrou tepelnou stabilitu a širokou komerční dostupnost. ISO VG 46 je výchozí volbou pro většinu průmyslových instalací HPU pracujících při okolní teplotě 20–50 °C.

V aplikacích v blízkosti otevřeného ohně, horkých povrchů nebo v prostředích, kde je riziko požáru regulačním problémem – ocelárny, tlakové lití, podzemní těžba – jsou žáruvzdorné kapaliny povinné. Možnosti zahrnují směsi vody a glykolu (HFC), fosfátové estery (HFD) a biologicky odbouratelné kapaliny na rostlinné bázi. Každý přichází se specifickými požadavky na kompatibilitu pro těsnění, povlaky a kovy. Například kapaliny na bázi esterů fosforu napadají polyuretanová těsnění a vyžadují kompletní propláchnutí systému a výměnu těsnění při přechodu z minerálního oleje.

Kontaminace kapalin způsobuje odhadem 70–80 procent poruch hydraulického systému. Kontaminace částicemi – kovové úlomky, požité nečistoty, licí písek – působí jako abrazivo ve vůli čerpadel a ventilů měřené v mikronech. Kódy čistoty ISO (ISO 4406) klasifikují úrovně znečištění podle počtu částic na mililitr ve třech velikostních rozmezích. Většina výrobců pístových čerpadel vyžaduje čistotu kapaliny ISO 16/14/11 nebo lepší pro zachování platnosti záruky. Dosažení a udržení této úrovně vyžaduje vysoce účinné filtry zpětného potrubí, odvzdušňovací filtry na plnicích místech nádrží a pravidelné programy odběru vzorků oleje.

Jak funguje kompletní hydraulický okruh krok za krokem

Sledování kapaliny přes kompletní pracovní okruh umožňuje jasnou interakci mezi všemi součástmi. Následující text popisuje typický průmyslový hydraulický systém s otevřeným středem poháněný hydraulickou pohonnou jednotkou pohánějící dvojčinný válec.

1. Tekutina v klidu v nádrži. Motor HPU je vypnutý. Kapalina sedí v nádrži při atmosférickém tlaku, upravená a filtrovaná z předchozího cyklu.
2. Motor se spustí, čerpadlo nasává kapalinu. Elektromotor pohání hřídel čerpadla. Čerpadlo vytváří na svém vstupu nízkotlakou zónu, která nasává kapalinu přes sací sítko do tělesa čerpadla.
3. Čerpadlo natlakuje přívodní potrubí. Čerpadlo vytlačuje kapalinu do tlakového potrubí. Protože je směrový ventil ve své neutrální (střední) poloze, proud cirkuluje zpět do nádrže nezatíženým středovým průchodem při nízkém tlaku – což minimalizuje spotřebu energie během pohotovostního režimu.
4. Operátor nebo řídicí systém signalizuje směrový ventil. Solenoid posouvá šoupátko ventilu, spojuje přívodní potrubí čerpadla s hrdlem na konci válce a spojuje port na konci tyče se zpětným potrubím.
5. Válec se při zatížení vysune. Stlačená kapalina vstupuje na konec uzávěru a vytváří sílu na čele pístu. Válec se vysouvá a vytlačuje kapalinu z konce tyče zpět přes ventil a do vratného potrubí.
6. Tlak v systému se zvyšuje, aby odpovídal odporu zátěže. Pokud je zatížení těžké, tlak v systému stoupá, dokud není rovnováha sil uspokojena. Pokud požadavek překročí nastavenou hodnotu pojistného ventilu, pojistný ventil se otevře a odvede přebytečný průtok do nádrže, čímž zabrání přetlaku.
7. Vratná kapalina prochází filtrem a výměníkem tepla. Kapalina vracející se z pohonu prochází filtrem zpětného potrubí a odstraňuje nečistoty získané během pracovního cyklu. Pokud je namontován výměník tepla, je zde řízena teplota kapaliny.
8. Kapalina se vrací do zásobníku, cyklus se opakuje. Upravená kapalina znovu vstupuje do zásobníku, vzduch se oddělí a kapalina je připravena na další potřebu.

Hydraulické systémy s otevřeným středem vs. s uzavřeným středem

Termíny otevřený střed a uzavřený střed popisují, co se stane s prouděním, když jsou všechny směrové ventily ve své neutrální (neaktivované) poloze. Tento rozdíl má významné důsledky pro efektivitu systému, odezvu a složitost návrhu.

Systémy otevřeného centra

V systému s otevřeným středem cirkuluje tok čerpadla zpět do zásobníku skrz otevřené středové kanály směrových ventilů, když se nepoužívá žádný pohon. Čerpadlo běží při nízkém tlaku v pohotovostním režimu, čímž se snižuje tvorba tepla a opotřebení čerpadla. Zubová čerpadla s pevným objemem se dobře hodí pro obvody s otevřeným středem. Jedná se o dominantní architekturu zemědělských traktorů, vysokozdvižných vozíků a jednodušších mobilních zařízení.

Systémy uzavřených center

V systému s uzavřeným středem jsou všechny ventilové porty blokovány v neutrální poloze. Čerpadlo musí mít proměnný objem (nebo použít akumulátor), aby se zabránilo mrtvému ​​tlaku při plném tlaku proti zablokovaným portům. Tlakově kompenzovaná čerpadla s proměnným pístem jsou standardním párem – zničí téměř nulový průtok, když neexistuje požadavek na pohon, udržují nastavený tlak při minimálních nákladech na energii. Systémy s uzavřeným středem podporují více nezávislých pohonů pracujících současně při různých tlacích, což z nich činí standard ve složitých průmyslových strojích, servohydraulických testovacích systémech a pokročilých konstrukcích hydraulických pohonných jednotek pro automatizaci výroby.

Aplikace v reálném světě, které závisí na hydraulických systémech

Rozmanitost hydraulických aplikací odráží jedinečnou kombinaci technologie vysoké hustoty síly, ovladatelnosti a spolehlivosti v drsném prostředí.

Stavební a zemní zařízení

Bagr o hmotnosti 30 tun může mít pět nebo více nezávisle řízených hydraulických okruhů – výložník, rameno, lžíce, výkyv a pojezd – všechny napájené jedním nebo dvěma HPU produkujícími kombinované toky přes 400 l/min při 350 barech . Hydraulický systém umožňuje operátorům současně naklánět horní konstrukci a současně spouštět výložník a kroutit lopatu – tříosý koordinovaný pohyb, který by byl s mechanickými spoji téměř nemožný. Pásové dozery, kolové nakladače, motorové grejdry a hydraulické drtiče hornin závisí na stejných základních hydraulických principech.

Průmyslové lisy a tvářecí stroje

Lisy na kov, kovací kladiva, hlubokotažné lisy a lisy na lisování pryže všechny spoléhají na hydraulické systémy pro vytváření primární síly. Může se vyvinout velký hydraulický kovací lis 80 000 kN (8 000 tun) tvářecí síly. Hydraulická pohonná jednotka pro takový lis představuje podstatnou instalaci – často vícenásobné sestavy čerpadel s kombinovaným výkonem motoru přesahujícím 1 000 kW – přesto lze rychlost a sílu zdvihu lisu řídit s milimetrovou přesností prostřednictvím servoproporcionálních ventilových obvodů.

Vstřikovací lisy

Konvenční hydraulické vstřikovací stroje používají centrální HPU k pohonu sekvencí upínání, vstřikování, otáčení šroubů a vyhazování. Stroj s upínací silou o hmotnosti 1 000 tun vyžaduje hydraulický systém schopný generovat tuto sílu opakovaně v dobách cyklu kratších než 10–15 sekund. HPU čerpadla s proměnným objemem se vstřikovacími osami servoventilu poskytují kombinaci vysoké upínací síly a přesného profilování rychlosti vstřikování, které vyžaduje moderní kvalita plastových dílů.

Letecké a letecké systémy

Komerční letadla používají hydraulické systémy pracující při 3 000–5 000 psi (207–345 barů) k pohonu ploch řízení letu, podvozku, brzd kol a obracečů tahu. Boeing 737 má tři nezávislé hydraulické systémy s kombinovanou kapacitou kapaliny přibližně 90 litrů. Architektura redundance zajišťuje, že žádná jednotlivá porucha nemůže připravit letadlo o hydraulický výkon na kritické povrchy. Letadlové HPU (v letectví nazývané hydraulické agregáty) používají jako záložní zdroje čerpadla poháněná motorem, čerpadla elektromotorů a náporové vzduchové turbíny.

Offshore a námořní aplikace

Zábrany proti podmořskému výbuchu (BOP) na ropných a plynových vrtech používají hydraulické akumulátory předem nabité k uzavření masivních těsnicích prvků v případě nouze. Hydraulické systémy na pobřežních jeřábech, uvazovacích navijácích a napínačích pro kladení potrubí fungují v extrémních podmínkách solné mlhy, vibrací a teplot, které by rychle degradovaly elektrické alternativy. Samomazná povaha hydraulické kapaliny a tolerance hydraulických součástí vůči rázovému zatížení činí z hydrauliky jedinou praktickou volbu v těchto prostředích.

Běžné poruchy hydraulického systému a jak je diagnostikovat

I v dobře udržovaném hydraulickém systému dochází k poruchám. Vědět, které příznaky ukazují na které kořenové příčiny, dramaticky zkracuje dobu odstraňování problémů.

Pomalý nebo slabý výkon ovladače

Pokud se válec vysouvá pomalu nebo motor běží pod jmenovitými otáčkami, zkontrolujte nejprve výstupní průtok a tlak čerpadla. Opotřebované zubové čerpadlo může ztratit 15–25 procent svého jmenovitého průtoku vnitřním únikem dříve, než si obsluha všimne zjevných příznaků. Údaje na manometru nižší než nastavená hodnota pojistného ventilu při zatížení indikují buď opotřebení čerpadla, nebo částečně otevřený pojistný ventil. Vnitřní netěsnost ve válci (obcházení těsnění pístu) způsobuje tečení při trvalém zatížení – testovatelné aplikací plného tlaku a měřením, zda se válec driftuje se zablokovaným směrovým ventilem.

Nadměrná tvorba tepla

Provozní teplota nad 60–70 °C urychluje degradaci kapaliny, poškození těsnění a opotřebení čerpadla. Mezi běžné příčiny patří pojistný ventil nastavený příliš blízko k pracovnímu tlaku (způsobující neustálé vypouštění přebytečného průtoku), zablokovaný nebo poddimenzovaný výměník tepla, nedostatečný objem zásobníku nebo kontaminovaná kapalina se sníženou viskozitou. Systém, který je nepřetržitě horký, spotřebuje sadu těsnění za zlomek jejich běžné životnosti.

Hlučný provoz čerpadla

Kavitace – tvorba a kolaps bublinek páry na vstupu čerpadla – vytváří výrazný chrastivý nebo skřípavý zvuk a způsobuje vážné poškození vnitřních částí čerpadla erozí. Je to způsobeno omezeným sacím potrubím, ucpaným sacím sítem, příliš chladnou a viskózní kapalinou nebo příliš nízkou hladinou v nádrži. Provzdušňování, při kterém je vzduch nasáván netěsným těsněním hřídele nebo uvolněnou sací armaturou, vytváří v nádrži vyšší pískání nebo pěnu. Obě podmínky musí být okamžitě opraveny, aby nedošlo ke zničení čerpadla.

Externí únik

Úniky hydraulické kapaliny představují jak provozní problém, tak i nebezpečí pro životní prostředí a požár. Netěsnosti fitinků jsou často způsobeny nesprávnou montáží – přetočenými nebo nedotaženými závitovými spoji, poškozenými těsnicími plochami nebo nesprávným tvarem závitů (například smícháním NPT a BSP). Netěsnosti těsnění tyče válce indikují opotřebovaná nebo poškozená těsnění tyče, rýhované povrchy tyče nebo nadměrné boční zatížení tyče. V každém případě je oprava jednoduchá, jakmile je správně identifikován zdroj.

Nejlepší postupy údržby hydraulického systému

Většině poruch hydraulického systému lze předejít strukturovanou údržbou. Následující postupy, důsledně používané, prodlouží životnost součástí a sníží neplánované prostoje.

• Vzorkování a analýza oleje: Každých 500–1 000 provozních hodin odeberte vzorek kapaliny z živého, turbulentního bodu v okruhu. Laboratorní analýza uvádí počet částic, viskozitu, obsah vody, číslo kyselosti a elementární opotřebení kovů. Trendování výsledků u více vzorků odhalí problémy dříve, než způsobí selhání.
• Výměna filtru podle plánu: Dodržujte intervaly výrobce nebo, lépe, vyměňte filtry při stavu indikátoru diferenčního tlaku. Indikátor bypassu, který praskl, znamená, že kontaminovaná tekutina cirkulovala nefiltrovaná – vážná událost vyžadující prošetření hlavní příčiny.
• Údržba hladiny nádrže a odvzdušňování: Denně kontrolujte hladinu na strojích s vysokým pracovním cyklem. Vyměňte odvzdušňovací filtry zásobníku podle plánu výrobce – ucpaný odvzdušňovač vytváří v zásobníku podtlak, který napomáhá kavitaci. Většina odvzdušňovačů by měla být vyměněna každý den 1 000–2 000 hodin v běžném průmyslovém prostředí.
• Spojka a seřízení motoru: Nesouosost mezi motorem HPU a čerpadlem vytváří radiální boční zatížení na ložisko hřídele čerpadla, které pro ně není dimenzováno. I 0,1 mm paralelního nesouososti může zkrátit životnost ložiska na polovinu. Nejlepším postupem je laserové vyrovnání během instalace a po jakékoli výměně motoru nebo čerpadla.
• Kontrola hadic a armatur: Hydraulické hadice mají omezenou životnost bez ohledu na vzhled. Mnoho výrobců doporučuje výměnu hadic na a šestiletý cyklus v průmyslových aplikacích. Čtvrtletně kontrolujte hadice, zda nejsou opotřebené, zkroucené, popraskané v krytu a zda nejsou celistvé. Selhání hadice při 350 barech je vážnou bezpečnostní událostí.
• Ověření pojistného ventilu: Každý rok ověřte tlak praskliny pojistného ventilu pomocí kalibrovaného zkušebního měřidla a průtokoměru. Pojistný ventil, který se dostal pod nastavenou hodnotu, omezí maximální sílu systému; ten, který se zadřel, zabrání jakémukoli nárůstu tlaku.

Hydraulika vs. Pneumatika vs. Elektromechanika: Kdy zvolit jednotlivé položky

Všechny tři technologie přenášejí a řídí výkon, ale každá má výkonnostní obálku, kde je jednoznačně výhodnější než ostatní.

Pneumatické systémy využívají stlačený vzduch při 6–12 barech a jsou ideální pro vysokocyklové, nenáročné lineární ovládání: upínání, přenos dílů, malé lisy a pneumatické nástroje. Jejich předností je čistota (žádná kontaminace olejem), rychlé cykly a nízké náklady na komponenty. Jejich omezením je silový výkon – pneumatický válec s vrtáním 63 mm při 6 barech dodává asi 1 870 N, což je zlomek kapacity jeho hydraulického protějšku při stejné velikosti vrtání.

Elektromechanické pohony (kulový šroub servomotoru nebo převodovka servomotoru) nabízejí nejvyšší přesnost polohování a nejjednodušší monitorování energie. Jsou stále více konkurenceschopné s hydraulikou v rozsahu síly až do cca 200 kN pro lineární osy. Nad tímto prahem se velikosti motoru a převodovky stávají nepraktickými a hydraulické válce zůstávají technicky a ekonomicky lepší.

Hydraulika zůstává jasnou volbou, když požadavky na sílu překračují 200 kN, když jsou kritická rázová zatížení a tolerance přetížení, když musí pohon držet polohu při trvalém zatížení bez trvalého odběru energie nebo když provozní prostředí – teplo, vibrace, smývání, riziko výbuchu – vylučuje nebo komplikuje elektrická řešení. Schopnost hydraulické energetické jednotky napájet více pohonů při různých tlacích a tocích z jednoho zdroje energie také poskytuje výhody architektury systému, které je obtížné replikovat s distribuovanými elektromechanickými pohony.
