Hydraulické vs. pneumatické: Který napájecí systém vyhovuje vašim potřebám?

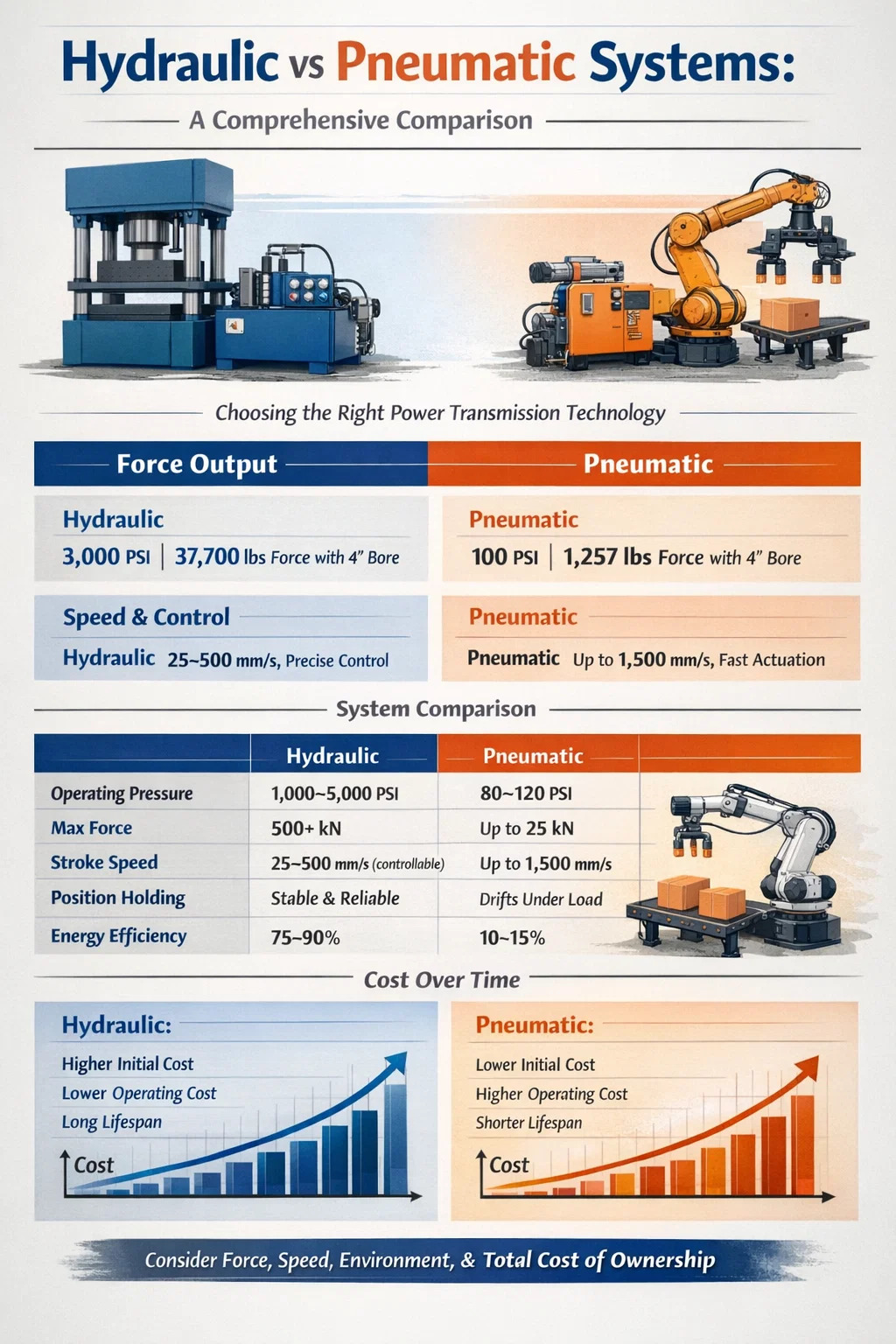

Pokud potřebujete přesně přesouvat těžká břemena, hydraulické systémy jednoznačně vítězí . Pokud potřebujete čisté, rychlé a lehké ovládání pro střední síly, jsou pneumatické systémy chytřejší volbou. Rozhodnutí mezi hydraulickým a pneumatickým závisí na čtyřech faktorech: požadavky na sílu, rychlost, prostředí a celkové náklady na vlastnictví. Většina průmyslových kupujících se mýlí, když se soustředí pouze na počáteční cenu zařízení – a nakonec za ni zaplatí během let provozu.

Hydraulickékéké systémy, ukotvené hydraulickou pohonnou jednotkou, pracují se stlačenou kapalinou – typicky minerálním olejem – při tlacích v rozmezí od 1 000 až 5 000 PSI , přičemž některé specializované systémy dosahují 10 000 PSI nebo více. Pneumatickékéké systémy používají stlačený vzduch, obecně při 80 až 120 PSI . Tato tlaková mezera sama o sobě vysvětluje, proč hydraulika může zvednout 50tunový lis a pneumatika je vhodnější pro ovládání upínacího přípravku nebo stříkacího zařízení.

Tento článek rozebírá všechny hlavní srovnávací body – hustotu síly, energetickou účinnost, nároky na údržbu, nákladové struktury, bezpečnostní profily a specifické průmyslové aplikace, kde každý systém funguje nejlépe. Na konci budete mít jasný rámec pro výběr správné technologie přenosu energie pro váš provoz.

Výkon síly: Proč hydraulika dominuje těžkému průmyslu

Výkon síly je nejdůležitějším rozdílem při srovnávání hydraulických a pneumatických systémů. Pascalův zákon řídí obojí: tlak násobený plochou se rovná síle. Ale protože hydraulická kapalina je nestlačitelná a může být natlakována na extrémní úrovně, hydraulický válec generuje dramaticky větší sílu na jednotku velikosti než pneumatický válec se stejným průměrem vrtání.

Uvažujme válec se 4palcovým vrtáním. Při 100 PSI (typický tlak v pneumatickém potrubí) produkuje přibližně 1 257 liber síly . Při 3 000 PSI (typický tlak hydraulického systému) vzniká stejný průměr otvoru 37 700 liber síly - asi 30krát více. To je důvod, proč jsou hydraulické agregáty páteří lisů na lisování kovů, vstřikovacích lisů, důlních zařízení a těžkých stavebních strojů.

Pneumatické systémy obvykle max 25 kN (asi 5 600 lbf) pro standardní průmyslové válce, zatímco hydraulické pohony běžně překračují 500 kN ve standardních konfiguracích. Pro jakoukoli aplikaci vyžadující trvalou vysokou sílu – kování, zhutňování, testování materiálu, těžké upínání – není hydraulická pohonná jednotka volitelná; je to jediné schůdné řešení.

Force Holding a Mid-Stroke Positioning

Hydraulické systémy mohou držet zátěž na místě uprostřed zdvihu neomezeně dlouho bez neustálého přísunu energie, jednoduše uzavřením ventilu. Pneumatické systémy to nedokážou spolehlivě – stlačený vzduch je stlačitelný, takže zablokovaný pneumatický válec se pod zatížením posune. Pro aplikace, jako je držení lisovací matrice nebo udržování svěrné síly během svařovací operace, poskytuje hydraulika stabilní, zajištěnou polohu, které se pneumatika v zásadě nemůže shodovat.

Rychlost a doba odezvy: Kde má pneumatika přednost

Pneumatické systémy se aktivují rychleji. Vzduch je stlačitelný a lehký, což znamená, že pneumatické válce se vysouvají a zasouvají rychlými, vysokorychlostními zdvihy. Cyklus doby pod 0,5 sekundy pro plný zdvih jsou běžné v pneumatických systémech pick-and-place. Vysokorychlostní pneumatická kladiva, sešívací stroje a dopravníky balicích linek spoléhají na tuto schopnost rychlého ovládání.

Hydraulické systémy jsou pomalejší na úrovni zdvihu, ale lze je ovládat. Protože je hydraulická kapalina hustá a nestlačitelná, její pohyb v okruhu vyžaduje více energie a rychlost pohonu je přímo vázána na průtok z čerpadla hydraulické pohonné jednotky. Standardní hydraulický válec může dokončit 12palcový zdvih 1 až 3 sekundy —vhodné pro většinu náročných aplikací, ale nevhodné pro úkoly vyžadující stovky cyklů za minutu.

Regulace rychlosti v hydraulických systémech je však daleko přesnější. Nastavením průtokových regulačních ventilů nebo použitím čerpadel s proměnným objemem v hydraulické pohonné jednotce mohou operátoři nastavit přesné rychlosti během zdvihu, což je kritické pro operace, jako je lisování s pomalým přístupem nebo řízené vytlačování. Pneumatická regulace otáček je hrubší a citlivější na kolísání tlaku v potrubí.

Energetická účinnost: Žádný systém není ze své podstaty zelený

Energetická účinnost je často mylně chápána v diskusích mezi hydraulickými a pneumatickými. Často se předpokládá, že pneumatické systémy jsou účinnější, protože využívají rostlinný vzduch. V praxi jsou často nejméně účinným způsobem přenosu energie v továrně. Výroba stlačeného vzduchu je notoricky nehospodárná – pouze asi 10 až 15 % elektrické energie přiváděný do vzduchového kompresoru skutečně dosáhne bodu použití jako užitečná mechanická práce. Netěsnosti, tvorba tepla a poklesy tlaku spotřebují zbytek.

Hydraulické systémy, zejména ty, které využívají moderní hydraulické pohonné jednotky s pístovými čerpadly s proměnným objemem a ovládáním load-sensing, dosahují celková účinnost 75 až 90 % v dobře udržovaných, správně dimenzovaných systémech. Čerpadlo s proměnným objemem dodává pouze to, co okruh vyžaduje; čerpadlo s pevným objemem v systému s nízkou spotřebou vypustí přebytečný průtok přes pojistný ventil jako teplo – významné plýtvání energií, se kterým musí návrháři systému počítat.

U operací s nízkým provozním cyklem – kdy se válec aktivuje jednou za několik sekund – může nepřetržitá spotřeba energie naprázdno běžící hydraulické pohonné jednotky převážit její výhodu v oblasti účinnosti. V těchto scénářích mohou mít pneumatické systémy poháněné centralizovaným rostlinným vzduchem ekonomičtější smysl, protože vzduchový kompresor je sdílen mezi desítkami strojů.

Tepelné hospodářství v Hydraulické pohonné jednotky

Každá hydraulická pohonná jednotka generuje teplo prostřednictvím tření kapaliny, poklesu tlaku ve ventilech a neúčinnosti čerpadla. Typická průmyslová hydraulická pohonná jednotka pracující se vstupním výkonem 20 kW se může rozptýlit 3 až 6 kW jako teplo do nádrže. Bez dostatečné výměny tepla – ať už přes povrch nádrže, vzduchové chladiče nebo vodou chlazené výměníky tepla – teplota oleje překročí bezpečný provozní rozsah 60 °C (140 °F) , urychlení degradace těsnění a oxidace oleje. Pneumatický odpadní vzduch automaticky odvádí teplo pryč; hydraulické systémy vyžadují záměrné tepelné řízení jako součást návrhu systému.

Vysvětlení hydraulické pohonné jednotky: Komponenty a funkce

Hydraulická pohonná jednotka (HPU) je srdcem každého hydraulického systému. Jedná se o samostatný balíček, který vytváří, skladuje, filtruje a upravuje tlakovou hydraulickou kapalinu. Pochopení jeho součástí pomáhá objasnit, proč se hydraulické systémy chovají jinak než pneumatická nastavení – a proč jsou předem dražší.

• nádrž: Uchovává hydraulickou kapalinu, typicky 1,5 až 3násobek objemu průtoku čerpadla za minutu. Také odvádí teplo a umožňuje unikat strhávanému vzduchu.
• čerpadlo: Hlavním hybatelem tekutiny. Zubová čerpadla jsou levná a robustní; pístová čerpadla jsou účinná a mají proměnný objem; lamelová čerpadla nabízejí tichý chod. Výběr čerpadla přímo určuje účinnost a hlukový profil HPU.
• Elektromotor: Pohání čerpadlo. Dimenzování motoru je založeno na požadovaném průtoku a tlaku. Pohony s proměnnou frekvencí (VFD) se stále častěji používají k přizpůsobení otáček motoru požadavkům a snižují spotřebu energie při nečinnosti až o 40 % .
• Přepouštěcí ventil: Systémové tlakové bezpečnostní zařízení. Otevírá se, když tlak překročí nastavenou hodnotu, směruje kapalinu zpět do nádrže a zabraňuje poškození součástí.
• Sestava filtru: Odstraňuje nečistoty z kapaliny. Cílové třídy čistoty podle ISO (běžně ISO 16/14/11 pro systémy servoventilů) určují mikronové jmenovité hodnoty filtrů a servisní intervaly.
• Výměník tepla: Udržuje teplotu kapaliny v optimálním provozním pásmu 40–60 °C. Může být olej-vzduch nebo olej-voda v závislosti na okolních podmínkách a požadavcích na odvod tepla.
• Akumulátor (volitelný): Uchovává stlačenou kapalinu pro události ve špičce, tlumí tlakové špičky a dokáže udržovat tlak v okruhu během krátkých odstávek čerpadla.

Pneumatické systémy nemají ekvivalent k hydraulické pohonné jednotce jako ucelený systém. Místo toho se spoléhají na centralizovaný vzduchový kompresor, sušičku, přijímací nádrž a distribuční potrubí – to vše obvykle sdílená infrastruktura. To zjednodušuje individuální konstrukci stroje, ale vytváří závislost na kvalitě vzduchu v celém závodě a konzistenci tlaku.

Požadavky na údržbu a spolehlivost v průběhu času

Údržba je místo, kde se srovnání mezi hydraulickým a pneumatickým stává pro provozní manažery nejdůležitější. Oba systémy vyžadují pravidelnou pozornost, ale povaha a důsledky zanedbávání se výrazně liší.

Údržba hydraulického systému

Hydraulické systémy jsou citlivé na znečištění kapalin. Více než 80 % poruch hydraulického systému jsou připisovány kontaminované ropě. Kontaminace částicemi poškozuje cívky servoventilů, poškrábe vývrty válců a urychluje opotřebení čerpadla. Přísný program údržby pro hydraulickou pohonnou jednotku zahrnuje:

• Odběr vzorků oleje a analýza čistoty ISO každých 250 až 500 provozních hodin
• Výměna filtračního prvku na základě indikátorů diferenčního tlaku (nikoli podle pevného kalendáře)
• Kompletní výměna oleje každých 2 000 až 4 000 hodin v závislosti na provozních podmínkách a typu oleje
• Kontrola a výměna těsnění na válcích a čerpadlech jednou ročně nebo při prvních známkách vnější netěsnosti
• Kontrola odvětrávání nádrže, aby se zabránilo pronikání vlhkosti a atmosférického prachu

Externí úniky oleje jsou nejviditelnějším způsobem hydraulické poruchy. I malá netěsnost těsnění může způsobit nebezpečí podlahy, problémy s dodržováním životního prostředí a riziko požáru, pokud se olej dostane do kontaktu s horkými povrchy. ISO 23309 a místní ekologické předpisy mohou v určitých průmyslových odvětvích vyžadovat systémy zadržující úniky kolem hydraulického zařízení.

Údržba pneumatického systému

Pneumatická údržba je jednodušší na úrovni stroje, ale často zanedbávána na úrovni infrastruktury. Mezi klíčové úkoly patří:

• Vypouštění odlučovačů vody a jednotek FRL (filtr-regulátor-lubrikátor) denně nebo automaticky
• Výměna vložek filtru FRL každých 6 až 12 měsíců
• Průzkumy detekce netěsností napříč distribučním potrubím – studie to ukazují netěsnosti tvoří 20 až 30 % výroby stlačeného vzduchu v průměrné továrně
• Každoročně promažte pístní tyče válců a kontrolujte opotřebení těsnění

Režim největšího selhání pneumatické údržby je neviditelný: úniky vzduchu, které tiše vyčerpávají kapacitu kompresoru. A 3mm otvor v rozvodném vedení při 100 PSI může nepřetržitě plýtvat více než 1 kW energie kompresoru. Ultrazvukové nástroje pro detekci úniků jsou nezbytné pro zařízení spravující velké pneumatické sítě.

Porovnání nákladů: předem vs. životnost

Nejatraktivnější se jeví pořizovací cena. Sestava pneumatického válce a ventilu pro lehkou aplikaci může stát 50 až 500 dolarů . Může běžet srovnatelný hydraulický válec s ventilem a rozdělovačem 500 až 5 000 USD —a vyhrazená hydraulická pohonná jednotka pro jeden stroj přidává další 2 000 až 30 000 USD v závislosti na velikosti a specifikaci.

Analýza celoživotních nákladů však vypráví vyváženější příběh. Pneumatické systémy jsou levné na nákup a instalaci, ale drahé na provoz. V zařízeních, kde se stlačený vzduch vyrábí při plném zatížení (elektřina, údržba, kapitálové odpisy). 0,25 až 0,35 $ za 1 000 standardních krychlových stop Pneumatické spotřebiče s vysokým provozním cyklem se stávají významnými položkami energetické řady. Jediný 2palcový pneumatický válec cyklující 60krát za minutu během dvou 8hodinových směn může spotřebovat ekvivalent 2 až 4 kW elektrické energie nepřetržitě.

Pro aplikace s vysokou silou a vysokým pracovním cyklem dosáhne hydraulická pohonná jednotka typicky v porovnání s pneumatickou alternativou v rámci 3 až 5 let provozu čistě na úsporu energie. Za tímto oknem je provoz hydraulického systému levnější. Pro přerušované aplikace s nízkou silou pneumatický systém nikdy neztrácí svou cenovou výhodu.

Bezpečnostní profily: Různá rizika, ne větší ani menší

Bezpečnost není pro oba systémy jednoduchá výhra – každý s sebou nese odlišná nebezpečí, která je třeba řídit pomocí technických kontrol a procedurální disciplíny.

Hydraulická nebezpečí

• Injekční poranění: Netěsnost v hydraulické hadici při tlaku 3 000 PSI může vstříknout tekutinu přes kůži s dostatečnou silou, aby způsobila hluboké poškození tkáně bez zjevné vstupní rány. Jedná se o lékařskou pohotovost často podceňovanou v místě péče. OSHA zaznamenává toto jako jedno z nejzávažnějších hydraulických nebezpečí.
• Riziko požáru: Hydraulická kapalina na bázi ropy je hořlavá. Sprej z poškozené hadice v blízkosti horkých povrchů nebo zdrojů vznícení může způsobit požár. Ohnivzdorné kapaliny (fosfátové estery, směsi vody a glykolu) jsou povinné ve slévárnách, ocelárnách a letectví.
• Uvolnění uložené energie: Akumulátor nabitý na 3 000 PSI ukládá významnou energii. Nesprávné postupy odtlakování mohou způsobit prudké vymrštění součásti.

Pneumatická nebezpečí

• Pokles gravitace: Když pneumatický válec ztratí tlak, jeho zatížení okamžitě klesne – není zde žádný polštář. Pneumatické osy zatížené gravitací vyžadují vnější mechanické zámky nebo udržování tlaku ventilem, aby bezpečně udržely náklad.
• hluk: Pneumatický výfuk je hlasitý. Netlumené výfukové kanály směrových ventilů mohou produkovat 85 až 95 dB(A) —nad prahem vyžadujícím ochranu sluchu podle předpisů EU a OSHA. Tlumiče toto snižují, ale přidávají protitlak, který ovlivňuje vratné rychlosti válce.
• Nebezpečí bičování: Odpojená hadice stlačeného vzduchu může prudce šlehat. Zajištění hadic a automatické uzavírací spojky jsou standardními bezpečnostními opatřeními.

Při zpracování potravin, farmaceutické výrobě a čistých prostorách jsou obecně preferovány pneumatické systémy, protože jejich výfuk (vzduch) je čistý a netěsnosti bez oleje nekontaminují produkty. Kontaminace hydraulickým olejem v těchto prostředích vytváří problémy s dodržováním předpisů a bezpečností produktů, které převažují nad jakýmkoli argumentem o síle nebo účinnosti.

Průvodce výběrem specifických aplikací

Přizpůsobení typu systému aplikaci je nejpraktičtějším výsledkem jakékoli hydraulické vs pneumatické analýzy. Následující rozpis pokrývá nejběžnější případy průmyslového použití.

Hydraulickou pohonnou jednotku zvolte, když:

• Požadavky na sílu přesahují 25 kN – lisy na kov, vstřikovací upínací jednotky, kovací lisy, podpěry těžební střechy
• Je vyžadována přesná regulace rychlosti v celém zdvihu – řízené vytlačování, lisování s pomalým přístupem, stroje na testování materiálů
• Zátěž musí být držena nehybně pod silou po delší dobu – upnutí matrice, držení přípravku, konstrukční zkušební zařízení
• Mobilní zařízení vyžadující velkou sílu v kompaktním balení – rypadla, zemědělské stroje, námořní kormidelní zařízení, zařízení na moři
• Operace s vysokým zatížením a vysokou silou, kde dlouhodobá energetická účinnost ospravedlňuje počáteční náklady na HPU

Zvolte Pneumatiku, když:

• Požadavky na sílu jsou nižší než 10 kN a rychlost je důležitější než přesnost – roboty typu pick-and-place, přehazovačky dopravníků, vyhazovače dílů
• Je vyžadováno čisté prostředí – potraviny, farmacie, zdravotnická zařízení, výroba polovodičů
• Nízké náklady na instalaci a rychlé nasazení jsou důležité – nástroje pro údržbu, malé automatizační články, dílenské vzduchové nářadí
• Infrastruktura závodu na stlačený vzduch již existuje a není využívána
• Pracovní cyklus je nízký a energetická účinnost jednotlivých pohonů není prioritou

Hybridní systémy: Použití obou dohromady

Mnoho moderních výrobních linek využívá obě technologie paralelně. Hydraulická pohonná jednotka může pohánět hlavní beran, zatímco pneumatické válce manipulují s nakládáním, vykládáním a upínáním dílů kolem něj. Tato hybridní architektura hraje přednosti každého systému: hydraulika pro těžkou práci, pneumatika pro rychlé a lehké pomocné funkce. Návrh těchto systémů vyžaduje pečlivou pozornost ke sdílené elektrické infrastruktuře, integraci řídicího systému a plánování údržby, aby se předešlo provozním konfliktům.

Environmentální a regulační aspekty

Shoda s životním prostředím je rostoucím faktorem v procesu výběru hydraulického versus pneumatického systému. Hydraulický olej je ve většině jurisdikcí klasifikován jako nebezpečná látka. Úniky vyžadují zdokumentované postupy čištění a likvidace použitého hydraulického oleje je regulována v rámci rámců, jako je rámcová směrnice EU o odpadech nebo normy US EPA. Zařízení využívající hydraulické systémy musí udržovat infrastrukturu pro zadržování oleje – odkapávací misky, uzavřené nádrže, soupravy na úniky – a odpovídajícím způsobem školit personál.

Biologicky odbouratelné hydraulické kapaliny (na bázi řepkového oleje, na bázi syntetických esterů) jsou dostupné a stále více specifikovány v aplikacích citlivých na životní prostředí – lesní zařízení, námořní plavidla, zemědělské stroje provozované v blízkosti vodních zdrojů. Tyto tekutiny obvykle nesou a 15 až 40% cenová prémie na minerální olej a mohou mít užší provozní rozsah teplot, ale výrazně snižují ekologickou zátěž.

Pneumatické systémy naopak odvádějí čistý suchý vzduch (za předpokladu správné filtrace a sušení) a nesou minimální zátěž pro životní prostředí na úrovni stroje. Náklady na životní prostředí jsou vyšší – ve spotřebě energie vzduchového kompresoru – a jsou řešeny spíše programy energetické účinnosti než omezováním úniku.

U zařízení, která splňují certifikaci environmentálního managementu ISO 14001, vyžaduje management hydraulického systému formálnější dokumentaci a procedurální kontrolu než pneumatické alternativy, což je skutečná provozní režie, kterou stojí za to zohlednit při rozhodování o výběru.

Dimenzování hydraulické jednotky: Klíčové parametry pro správné nastavení

Pro inženýry a kupující, kteří hodnotí možnosti hydraulické pohonné jednotky, je správná velikost rozhodující. Poddimenzovaný HPU nemůže uspokojit špičkovou poptávku; předimenzovaný plýtvá kapitálem a běží neefektivně při částečném zatížení. Tři základní parametry dimenzování jsou průtok, tlak a výkon.

1. Požadovaný průtok (l/min nebo GPM): Vypočítáno z plochy vrtání válce vynásobené požadovanou rychlostí pístu, sečtenou pro všechny současně pracující pohony. Vždy přidejte 10 až 15% marži za systémové ztráty.
2. Maximální tlak v systému (bar nebo PSI): Nastaveno podle požadavku na nejvyšší zatížení. Nastavení pojistného ventilu by mělo být o 10 až 15 % vyšší než maximální provozní tlak, nikoli maximální jmenovitý tlak součásti.
3. Výkon motoru (kW nebo HP): Vypočteno jako (průtok × tlak) / (600 × účinnost čerpadla) v kW při použití L/min a bar. Systém vyžadující 40 l/min při 200 barech s 85% účinností čerpadla potřebuje přibližně 15,7 kW výkonu motoru.

Objem rezervoáru je dimenzován na 2 až 3 násobek průtoku čerpadla za minutu – čerpadlo s výkonem 40 l/min dostane zásobník o objemu 80 až 120 litrů. Tento poměr zajišťuje dostatečnou dobu zdržení pro odvzdušnění vzduchu, stabilizaci teploty a usazování nečistot. Snížení objemu zásobníku je běžná chyba specifikace HPU, která se později projeví jako přehřátí a problémy s kontaminací.

U pneumatického dimenzování je ekvivalentní proces jednodušší: vypočítat spotřebu vzduchu každého pohonu (plocha vrtání × zdvih × cykly za minutu × 2 pro dvojčinný), shrnout všechny spotřebiče, přidat 25% rezervu na netěsnosti a budoucí expanzi a potvrdit, že kapacita vzduchového kompresoru závodu pokrývá celkovou poptávku při požadovaném tlaku na vstupu FRL stroje.

Sečteno a podtrženo na hydraulické vs pneumatické

Hydraulické vs pneumatické rozhodnutí není o tom, která technologie je abstraktně lepší – jde o to, která z nich vyhovuje vašemu konkrétnímu zatížení, rychlosti, prostředí a rozpočtovým parametrům. Hydraulické systémy, ukotvené správně dimenzovanou hydraulickou pohonnou jednotkou, jsou jedinou praktickou volbou pro aplikace s vysokou silou, přesně řízené nebo přidržující zátěž. Pneumatické systémy jsou správnou volbou pro rychlé, čisté, nenáročné a nákladově citlivé úkoly, kde již existuje infrastruktura stlačeného vzduchu.

Získejte výběr hned od začátku kvantifikací vašich požadavků na sílu, pracovního cyklu, environmentálních omezení a 5letých celkových nákladů na vlastnictví – nejen ceny nákupní objednávky. Tato analýza bude téměř vždy jasně ukazovat na jeden typ systému a ušetří značné náklady na modernizaci a provozní bolesti v dalším směru.

Pokud pracujete v blízkosti hranice – síly kolem 10 až 25 kN, střední pracovní cykly, smíšené požadavky na prostředí – poraďte se s integrátorem systému fluidního napájení, který dokáže modelovat obě možnosti podle vašeho skutečného cyklu zatížení. Správný systém pro váš provoz je ten, který minimalizuje celkové náklady na vlastnictví a přitom spolehlivě splňuje všechny požadavky na výkon, nikoli ten, který vypadá nejlevněji na základě nabídky.
