Jak číst hydraulická schémata: Kompletní průvodce

Co potřebujete vědět jako první: Čtení hydraulických schémat se dá naučit

Čtení hydraulických schémat není tak složité, jak to vypadá. Jakmile pochopíte, že každý symbol představuje fyzickou součást a každá čára představuje dráhu tekutiny, začne diagram vyprávět jasný mechanický příběh. Klíčem je naučit se knihovnu symbolů ISO 1219, pochopit konvence směru toku a rozpoznat, jak a Hydraulická pohonná jednotka (HPU) ukotvuje celý okruh. Většina techniků se naučí číst standardní schémata během několika týdnů soustředěné praxe.

Tato příručka vás provede vším od základního rozpoznávání symbolů až po čtení složitých vícečinných obvodů se zvláštním důrazem na součásti, se kterými se nejčastěji setkáte na průmyslových strojích, mobilních zařízeních a systémech na moři. Ať už jste technik údržby, konstruktér nebo strojník, který se snaží odstranit závadu, pneboozumění tomu, jak číst tyto diagramy, je jednou z nejpraktičtějších dovedností, které můžete rozvíjet.

Základ: Pochopení toho, co vlastně představuje hydraulické schéma

Hydraulické schéma je symbolický diagram, který ukazuje, jak jsou hydraulické komponenty připojeny a jak tekutina proudí systémem. Neukazuje fyzické umístění součástí, jejich skutečnou velikost ani vedení potrubí a hadic v prostnebou. To, co ukazuje, je logický vztah mezi komponentami a sekvencí nebo podmínkami, za kterých se tekutina pohybuje z jednoho bodu do druhého.

Představte si to jako schéma elektrického zapojení. Schéma zapojení vám neřekne, kde drát fyzicky prochází zdí, ale přesně vám řekne, která svneboka se připojuje ke které komponentě a za jakých spínacích podmínek teče proud. Hydraulické schéma funguje na stejné logice, ale pro stlačenou kapalinu místo elektřiny.

Většina hydraulických schémat následuje ISO 1219-1 (Fluid Power Systems and Komponentas — Graphics Symbols) nebo v Severní Americe ANSI/NFPA T3.25. Tyto dva standardy sdílejí většinu symbolů, ale liší se v několika konvencích. Průmyslová zařízení prodávaná po celém světě budou téměř vždy používat ISO 1219. Vědět, kterou nnebomu schéma dodržuje, šetří čas při hledání neznámých symbolů.

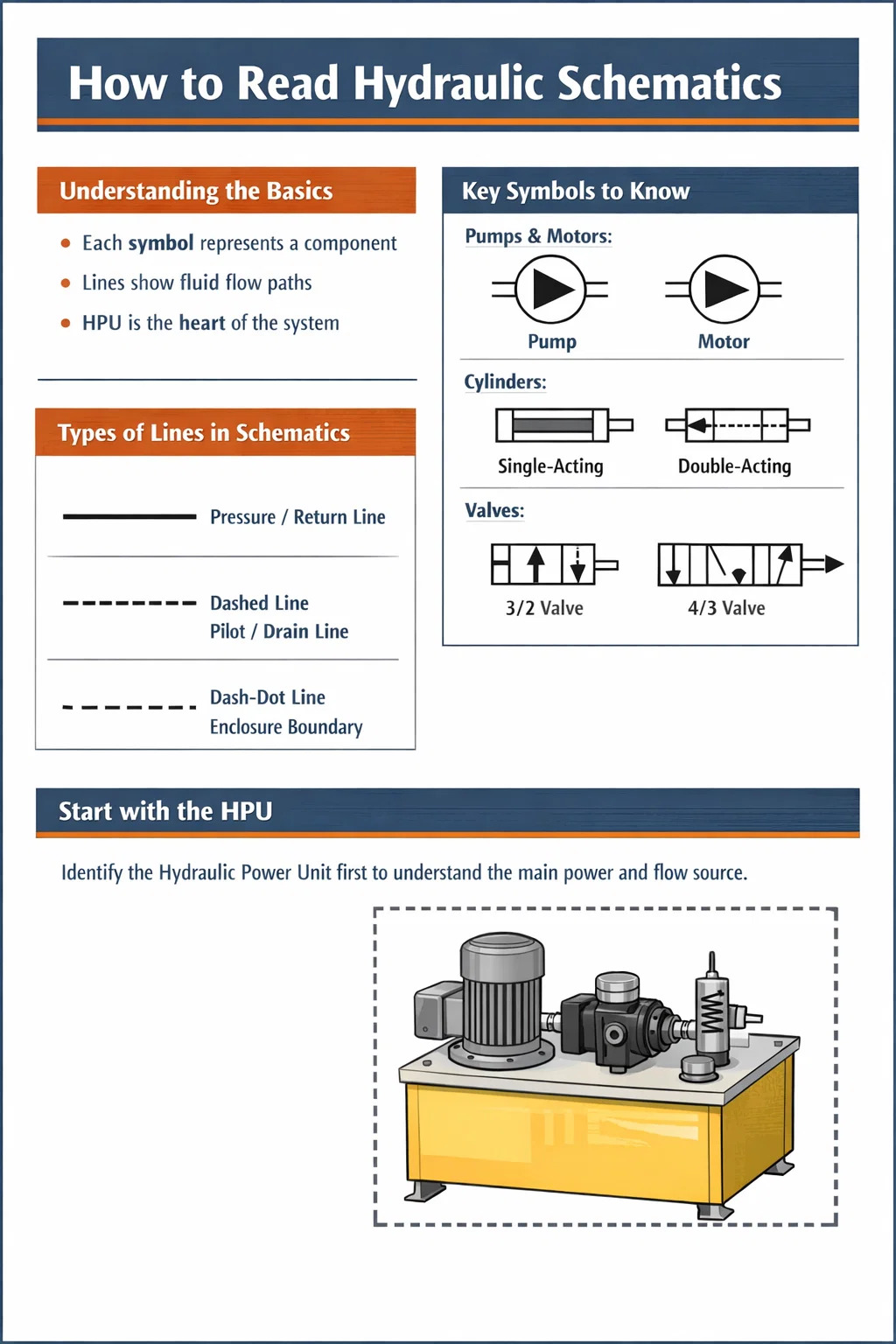

Tři kategneboie čar, které uvidíte

• Plné čáry — hlavní tlakové a zpětné potrubí vedoucí pracovní kapalinu za normálních provozních podmínek
• Přerušované čáry — pilotní potrubí, odvodňovací potrubí a řídící signální potrubí vedoucí nízkoobjemovou nebo nízkotlakou kapalinu používanou k ovládání ventilů
• Tečkované nebo tečkované čáry — hranice skříně, které seskupují více komponent do jediné sestavy, jako je blok ventilového potrubí nebo kompletní hydraulická pohonná jednotka

Křížení dvou čar bez tečky znamená, že se čáry nespojí. Křížení s plnou tečkou znamená, že se čáry na dané křižovatce spojují. Tento rozdíl je důležitý při trasování průtokových cest přes složité okruhy.

Skupiny základních symbolů, které musíte rozpoznat

Hydraulické symboly jsou sestaveny z malé sady primitivních tvarů. Jakmile se naučíte, co jednotlivé primitivní tvary znamenají, můžete přečtením logiky tvaru dekódovat symboly pro komponenty, které jste nikdy předtím neviděli. Hlavními primitivy jsou kruhy, čtverce/obdélníky, trojúhelníky, šipky a oblouky.

Čerpadla a motory

Čerpadla i motory jsou znázorněny kruhem. Rozdíl je ve směru vyplněného trojúhelníku uvnitř kruhu. Trojúhelník směřující od středu kruhu (směrem ven) představuje čerpadlo – vytlačuje tekutinu. Trojúhelník směřující ke středu představuje motor – kapalina vstupuje a pohání rotaci. Verze obou zařízení s proměnným objemem budou mít diagonální šipku protaženou symbolem kruhu.

V a Hydraulická pohonná jednotka , obvykle uvidíte jeden nebo více symbolů čerpadla spojených přímo se symbolem hlavního tahače (elektromotor reprezentovaný kroužkem s písmenem M nebo symbolem motoru). Čerpadlo je srdcem HPU – přeměňuje mechanickou energii na hydraulický tok, obvykle při tlacích v rozmezí od 150 bar až 350 bar v průmyslových systémech.

Válce a pohony

Hydraulický válec je znázorněn jako obdélník s tyčí vyčnívající z jednoho konce. Obdélník představuje hlaveň a obdélník uvnitř (píst) je obvykle implikován polohami portu. Dvojčinný válec má dvě vstupní vedení — jednu na každé straně pístu. Jednočinný válec má jednu přívodní linii a na vratné straně často zobrazuje symbol pružiny, který označuje zatažení pružiny.

Rotační aktuátory (hydraulické motory nebo oscilační aktuátory) jsou kruhy s obousměrnými trojúhelníky a hřídelovými čarami. Když na symbolu otočného ovladače uvidíte zakřivené šipky, znamená to možnost nepřetržitého otáčení.

Ventily: Nejsložitější symboly k zvládnutí

Ventily jsou reprezentovány čtverci. Počet čtverečků v symbolu se rovná počtu spínacích poloh, které má ventil. Dvoupolohový ventil má dva čtverce vedle sebe. Třípolohový ventil má tři čtverce. Šipky a symboly blokovaných portů uvnitř každého čtverce ukazují cesty toku dostupné v dané poloze. Středový čtverec třípolohového ventilu ukazuje neutrální nebo středový stav, což je zvláště důležité pro pochopení toho, co se stane, když není aplikován žádný signál.

Symboly pohonů umístěné na vnější straně obalu ventilu vám sdělují, jak se ventil posouvá. Mezi běžné akční členy patří:

• Diagonální čára s hrotem šipky — ruční tlačítko nebo páka
• Symbol cívky – solenoid (elektrické) ovládání
• Přerušovaná čára vstupující do obálky ventilu – ovládání řídicího tlaku
• Symbol pružiny – návrat pružiny do výchozí polohy
• Symbol válečku nebo vačky – mechanické ovládání z pohyblivé části

Směrový řídicí ventil popsaný jako "4/3 ovládaný elektromagnetem, centrovaný pružinou" bude zobrazovat tři čtverce s elektromagnetem na každém vnějším čtverci a pružinou na každém vnějším čtverci. Středový čtverec bude ukazovat stav neutrálního průtoku – například všechny porty zablokované (uzavřený střed), tlak do nádrže a oba porty pohonu zablokované (tandemový střed) nebo všechny porty otevřené (otevřený střed).

Tlakové regulační ventily

Pojistné ventily, redukční ventily, sekvenční ventily a vyvažovací ventily vypadají jako obdélníky s diagonální šipkou a pružinou, ale jejich vnitřní zapojení se liší. A pojistný ventil připojuje se z tlakového potrubí k nádrži a otevírá se, když tlak překročí nastavenou hodnotu — vždy se zobrazuje paralelně s okruhem a chrání systém před přetlakem. A tlakový redukční ventil je umístěn v sérii v potrubí a omezuje výstupní tlak na nastavenou hodnotu bez ohledu na podmínky proti proudu.

Zpětné ventily a zpětné ventily ovládané pilotem

Zpětný ventil je znázorněn jako koule nebo šipka proti sedlu – prochází tok pouze v jednom směru a blokuje zpětný tok. Pilotně ovládaný zpětný ventil (POCV) přidává k symbolu zpětného ventilu přerušovanou pilotní čáru, což znamená, že pilotní signál může potlačit kontrolu a umožnit zpětný tok. POCV jsou běžné v obvodech pro přidržování nákladu, kde potřebujete uzamknout válec v poloze, ale také jej uvolnit za kontrolovaných podmínek.

Ventily a omezovače průtoku

Pevný omezovač je znázorněn jako úzké zúžení v řádku. Regulační ventil s proměnným průtokem přidává diagonální šipku k označení nastavitelnosti. Tlakově kompenzovaný regulační ventil průtoku přidává obdélník s vnitřní šipkou, který ukazuje, že tlaková ztráta přes omezovač je udržována konstantní – to zajišťuje konzistentní průtoky bez ohledu na kolísání tlaku zátěže, což je nezbytné pro konzistentní otáčky válců.

Jak identifikovat a číst hydraulickou pohonnou jednotku na schématu

The Hydraulická pohonná jednotka je téměř vždy zobrazen jako samostatná sestava ohraničená tečkovaným nebo tečkovaným ohraničením ve schématu. Tato hranice vám říká, že vše, co je uvnitř, je součástí balíčku HPU – obvykle nádrž, jedno nebo více čerpadel s hnacími motory, pojistný ventil hlavního systému, sací sítko, filtr zpětného potrubí a různá připojení přístrojů.

Při čtení schématu, které obsahuje HPU, začněte identifikací hranice jednotky. Vše mimo hranice je součástí obvodů instalovaných v terénu. Spojení procházející hranicí HPU jsou rozhraní mezi napájecí jednotkou a pracovním okruhem – typicky vysokotlaký napájecí port (označený P nebo HP), vratný otvor nádrže (označený T nebo R) a často vypouštěcí port (označený L nebo Dr) pro vnitřní úniky z motorů a ventilů.

Schéma typických součástí uvnitř hydraulické jednotky

Dobře navržený Schéma HPU bude také zobrazovat elektrický motor s jeho jmenovitým výkonem a otáčkami, spojení mezi motorem a čerpadlem a jakékoli ovládání vypouštěcího ventilu nebo tlakového kompenzátoru, které řídí pohotovostní chování čerpadla. Ve velkých průmyslových HPU — jednotkách s výkony čerpadel 200 litrů za minutu nebo více — často uvidíte uspořádání duplexních čerpadel se střídavou logikou provozu/pohotovostního režimu zobrazenou prostřednictvím voliče nebo uspořádání přepínacího ventilu.

Proces krok za krokem pro čtení kompletního hydraulického schématu

Přiblížit se ke schématu, které jste nikdy předtím neviděli, může být zdrcující, pokud se pokusíte přečíst vše najednou. Následující proces funguje spolehlivě pro schémata jakékoli úrovně složitosti.

Krok 1 — Orientujte se na celkové rozvržení

Před podrobným prozkoumáním jakéhokoli symbolu naskenujte celé schéma, abyste pochopili jeho celkovou organizaci. Většina schémat je nakreslena se zdrojem energie (hydraulická energetická jednotka nebo samostatná sestava čerpadla) vlevo nebo nahoře, s akčními členy (válce a motory) vpravo nebo dole. Hlavní přívodní potrubí tlaku je obvykle nahoře a vede vodorovně a vratné potrubí nádrže probíhá pod ním paralelně. Za normálních provozních podmínek se průtok obecně pohybuje zleva doprava nebo shora dolů.

Poznamenejte si rohové razítko – identifikuje stroj, číslo výkresu, úroveň revize a často typ kapaliny a jmenovitý tlak v systému. Toto je kritický kontext. Systém určený pro 250 bar s minerálním olejem Tellus 46 se chová velmi odlišně od systému určeného pro 420 bar s ohnivzdornou fosfátovou esterovou kapalinou.

Krok 2 — Identifikujte všechny ovladače v okruhu

Spočítejte a označte každý válec, hydromotor a rotační pohon na schématu. Toto jsou vaše výstupy – komponenty, které dělají skutečnou práci. Pochopení toho, co je třeba udělat, vám poskytne kontext, abyste pochopili, proč jsou ventily a řídicí obvody uspořádány tak, jak jsou. Každý aktuátor bude mít číslo štítku nebo odkaz na písmeno, které se váže zpět k seznamu součástí nebo kusovníku ve výkresu.

Krok 3 — Nakreslete hlavní tlakové a vratné potrubí

Sledujte plné čáry od výstupu čerpadla až ke každému pohonu a zpět do nádrže. Tato stopa odhaluje fyzickou cestu, kterou stlačená kapalina prochází za normálních provozních podmínek. Označte, kde se vyskytují body odbočení. Na každé větvi je často přítomen zpětný ventil nebo dělič průtoku pro řízení priority mezi více okruhy pracujícími současně.

Krok 4 — Podrobně prozkoumejte každý směrový regulační ventil

U každého směrového ventilu identifikujte: kolik poloh má, jaká je průtoková cesta v každé poloze, jak je ovládán (elektromagnetický ventil, řídicí tlak, ruční páka) a jaká je jeho výchozí poloha/poloha s vratnou pružinou. Výchozí poloha vám říká, co se stane při výpadku napájení nebo když není přítomen žádný povelový signál – to jsou důležité bezpečnostní informace pro každý stroj.

Ventil v bezpečnostní zavřeno (blokovaný střed) stav udrží zátěž na místě, pokud dojde k výpadku napájení. Ventil v bezporuchově otevřený (plovoucí střed) umožní zavěšenému nákladu spadnout. Toto rozlišení má významný dopad na bezpečnost a je třeba jej chápat při čtení schémat pro zdvihací nebo podpůrné aplikace.

Krok 5 — Nakreslete vodicí a vypouštěcí potrubí

Postupujte podle přerušovaných čar v celém schématu. Tyto řídicí signální vedení často odhalují logiku obvodu – který ventil řídí který jiný ventil, kde je zabudována sekvenční logika a kde existují smyčky zpětné vazby tlaku. Mnoho schémat používá pilotně ovládané směrové ventily, kde pilotní tlak pochází ze samostatného pilotního napájecího obvodu nataženého při sníženém tlaku (typicky 30–50 bar ) ve srovnání s hlavním pracovním tlakem.

Odtokové potrubí je také důležité pro sledování. Komponenty s vnitřní netěsností – variabilní čerpadla, hydraulické motory, některé proporcionální ventily – vyžadují nízkotlaké odvodňovací potrubí zpět do nádrže. Pokud se odtokové potrubí ucpe nebo vytvoří protitlak nad asi 5–10 barů , hřídelové ucpávky selžou. Schéma ukazuje, kde jsou tato vypouštěcí potrubí a potvrzuje, že se vracejí do nádrže odděleně od hlavního vratného potrubí.

Krok 6 — Ověřte omezovač tlaku a bezpečnostní zařízení

Najděte každý pojistný ventil na schématu. Hlavní systémový pojistný ventil v HPU nastavuje maximální povolený systémový tlak. Sekundární pojistné ventily na jednotlivých okruzích pohonu chrání tyto specifické okruhy před tlakovými špičkami způsobenými zátěží. V dobře navrženém systému by měl být nastavený tlak hlavního pojistného ventilu přibližně 10–15 % výše nejvyšší pracovní tlak potřebný pro jakýkoli pohon v systému.

Běžné typy obvodů a jak je rozpoznat

Hydraulické obvody jsou sestaveny z relativně malého počtu opakujících se vzorů. Rozpoznání těchto vzorů na schématu dramaticky zrychlí vaše čtení a poskytne vám okamžitý přehled o chování obvodu.

Obvody řízení rychlosti vstupu, výstupu a odvzdušnění

Řízení rychlosti válce nebo motoru je dosaženo omezením průtoku. V a metrový obvod , regulační ventil průtoku je umístěn v přívodním potrubí k pohonu — omezuje rychlost vstupu tekutiny do pohonu. V a měřicí obvod , regulační ventil průtoku je umístěn ve vratném potrubí — omezuje, jak rychle kapalina opouští pohon. Dávkovač je upřednostňován pro aplikace s překročením zátěže, protože udržuje kladný protitlak, který zabraňuje tomu, aby zátěž utekla rychleji, než čerpadlo dodává kapalinu.

A odvzdušňovací obvod umístí průtokový regulační ventil do odbočného potrubí, které odvádí část toku čerpadla přímo do nádrže, místo aby jej dával do přívodního nebo vratného potrubí ovladače. To je energeticky účinnější, protože přebytečný průtok obchází pohon při nižším tlaku, ale poskytuje méně přesné řízení rychlosti při měnícím se zatížení.

Regenerační okruhy

Regenerační obvod se na schématu objeví jako spojení mezi portem na konci válce a přívodním potrubím na konci víka. Když je směrový řídicí ventil posunut tak, aby se válec prodloužil, zpětný tok na konci tyče je směrován zpět na konec víčka, nikoli do nádrže. To zvyšuje rychlost vysouvání, protože efektivní průtok na konec víčka se rovná průtoku čerpadla plus zpětnému průtoku ze strany tyče. Kompromisem je snížená silová kapacita během regeneračního zdvihu. Regenerační obvody se používají ve fázích přiblížení k lisu, posuvných aplikacích a v jakékoli situaci, kdy je zapotřebí rychlý posuv před kontaktem plnou silou.

Obvody pro udržování zátěže pomocí vyvažovacích ventilů

Když schéma ukazuje vyvažovací ventil na portu na konci tyče vertikálně namontovaného válce, obvod je navržen tak, aby zabránil sestupu zátěže vlivem gravitace, když je směrový ventil v neutrálu nebo když praskne potrubí. Vyvažovací ventil vyžaduje k otevření pilotní signál ze strany přívodu, což znamená, že zatížení se může snížit pouze tehdy, když čerpadlo aktivně dodává tlak – zatížení nemůže volně spadnout, i když dojde k poruše hadice mezi ventilovým potrubím a válcem. Obvykle je nastavený tlak vyvažovacího ventilu 1,3 krát maximální tlak vyvolaný zatížením, aby se zabránilo chvění a přitom stále umožňuje kontrolované spouštění.

Akumulátorové obvody

Symbol akumulátoru (kruh rozdělený zakřivenou čarou představující separační membránu nebo měchýř) označuje akumulaci energie v okruhu. Akumulátory slouží k několika účelům — mohou dodávat vysoký okamžitý průtok pro krátkodobou aktivaci bez potřeby velkého čerpadla, mohou udržovat tlak v systému během období nečinnosti čerpadla a tlumit tlakové špičky. Když na schématu uvidíte akumulátor, hledejte také bezpečnostní vypouštěcí ventil nebo obvod vypouštěcího ventilu, který umožňuje uvolnění uloženého tlaku do nádrže před jakoukoli údržbou – to je povinná bezpečnostní funkce v jakémkoli akumulovaném hydraulickém okruhu.

Čtení proporcionálních a servoventilových obvodů

Proporcionální ventily a servoventily se na schématech objevují jako symboly směrových ventilů s dalšími detaily indikujícími plynulé variabilní polohování spíše než diskrétní přepínání. Proporcionální směrový ventil je často nakreslen jako standardní symbol směrového ventilu s proporcionálním elektromagnetem označeným symbolem znázorňujícím variabilní pružinu nebo symbolem s poznámkou „proporcionální“ nebo „PROP“ na štítku. Servoventil je nakreslen podobně, ale často se symbolem momentového motoru a vnitřní zpětnovazební cestou indikující řízení polohy šoupátka v uzavřené smyčce.

Obvody využívající tyto ventily jsou typicky systémy řízení polohy nebo rychlosti s uzavřenou smyčkou. Schéma bude zobrazovat zpětnovazební senzory – lineární snímače polohy (LVDT), rotační kodéry nebo tlakové snímače – se signálovými vedeními směřujícími zpět do řídicího bloku. Tyto signální čáry jsou obvykle zobrazeny jako tenké čáry nebo označeny jako elektrické signály spíše než hydraulické čáry. Při čtení těchto složitějších schémat je důležité pochopit, které signály jsou hydraulické a které elektrické. Blok ovladače může být zobrazen jako jednoduchý obdélník s označenými vstupy a výstupy, s podrobným elektrickým schématem na samostatné sadě výkresů.

The Hydraulická pohonná jednotka napájení obvodů servoventilů musí poskytovat výjimečně čistou kapalinu – obvykle Třída čistoty ISO 4406 16/14/11 nebo lepší — protože servoventily mají vnitřní vůli 2–5 mikronů a jsou extrémně citlivé na znečištění částicemi. Schéma HPU pro servosystémy bude kromě standardního filtru zpětného vedení zobrazovat vysoce účinné tlakové filtry (absolutní 3–10 mikronů).

Jak fungují čísla značek komponent a referenční seznamy

Každá součást na profesionálním hydraulickém schématu je označena alfanumerickou referencí, jako je V1, V2, CV3, RV1, CYL-A nebo M1. Tyto značky odpovídají seznamu komponent (nazývanému také kusovník nebo kusovník), který se objeví buď v oblasti rohového razítka výkresu, nebo v samostatném dokumentu. Seznam součástí obsahuje výrobce, číslo modelu a klíčové specifikace pro každou označenou součást.

Pro odstraňování problémů je číslo štítku vaší nejúčinnější cestou k nalezení datového listu pro konkrétní komponentu. Pokud schéma ukazuje, že ventil V3 by se měl posouvat, když je solenoid Y3 pod napětím, ale válec se nepohybuje, vyhledejte V3 v seznamu komponentů, abyste našli přesný model ventilu, a poté načtěte datový list a zkontrolujte specifikace elektrické cívky, možnosti konfigurace šoupátka a požadavky na minimální provozní tlak.

Společné konvence značek, se kterými se setkáte

• P or PU — Jednotka čerpadla nebo jednotka hydraulického pohonu
• M — Elektromotor nebo hydromotor (který určuje kontext)
• V or DCV — Směrový regulační ventil
• RV — Pojistný ventil
• CV — Zpětný ventil
• FC or FCV — Ventil regulace průtoku
• CYL — Válec
• ACC — Akumulátor
• F or FLT — Filtr
• ON — Výměník tepla
• Y — Solenoidová cívka (z německého „Zugmagnet“ nebo elektromechanické konvence)
• B or PS — Tlakový spínač nebo tlakový snímač

Použití schémat pro hledání závad a odstraňování problémů

Nejpraktičtějším využitím hydraulických schémat v každodenní práci je diagnostika poruch. Schéma vám poskytuje logickou mapu systému, která vám umožňuje systematicky izolovat poruchu, spíše než hádat nebo náhodně vyměňovat části. Zkušení technici hydrauliky používají proces zvaný „poloviční dělení“ – pomocí schématu identifikují střed podezřelého obvodu a nejprve ho otestují a poté při každém testu vyloučí polovinu obvodu jako zdroj závady.

Diagnostika válce, který se nevysune

Pomocí schématu nakreslete dráhu toku, která by měla existovat při zadání příkazu extend. Začněte na HPU a zkontrolujte, zda je přítomen tlak v systému. Sledujte vedení ke směrovému regulačnímu ventilu – je solenoid pod napětím (zkontrolujte elektrické schéma pro řídicí signál)? Pokud se potvrdí, že je solenoid pod napětím, posouvá se ventil (podle schématu by se měl objevit tlak na hrdle válce)? Pokud se na konci uzávěru objeví tlak, ale válec se nepohybuje, problém je pravděpodobně na vratné straně – zablokovaná zpětná cesta, zadřený vyvažovací ventil nebo vadné těsnění válce, které vnitřně obtéká tekutinu z konce uzávěru na konec tyče.

Každý z těchto diagnostických kroků vyžaduje, abyste přesně věděli, co schéma ukazuje, že by se mělo v každém bodě dít. Bez schématu testujete naslepo.

Identifikace příznaků kontaminace na schématu

Když se u hydraulického systému objeví problémy související s kontaminací, schéma vám pomůže pochopit, které součásti jsou nejvíce ohroženy. Jako první selžou proporcionální a servoventily s jemnými vnitřními vůlemi. Indikátory filtru – zobrazené na schématu jako indikátory tlakového rozdílu mezi prvky filtru – se spustí dříve než obvykle. Schéma ukazuje součásti kritické pro čistotu (typicky ty s vnitřní vůlí menší než 10 mikronů), takže víte, kam se zaměřit při kontrole při podezření na kontaminaci.

Čtení schémat vedle hydraulické jednotky během uvádění do provozu

Při prvním uvádění systému do provozu se schéma používá k ověření, že každý ventil je ve správné konfiguraci, každé nastavení tlaku je správné a každá průtoková cesta funguje tak, jak byla navržena. Systematický přístup zahrnuje kontrolu každého pojistného ventilu vytvořením zátěžového stavu popsaného v postupu uvádění do provozu a potvrzením, že systém dosáhl specifikovaného pojistného tlaku – obvykle pomocí kalibrovaného zkušebního tlakoměru v testovacím bodě zobrazeném na schématu. HPU se obvykle uvádí do provozu nejprve izolovaně, přičemž se ověřuje výstupní tlak a průtok čerpadla, než se aktivují komponenty obvodu namontované na místě.

Rozdíly mezi jednoduchými a komplexními schématy více aktuátorů

Jednoduché jednoválcové schéma může mít méně než 20 součástí a vejde se na jeden list A3. Komplexní systém s více pohony – jako je velký lis s 12 válci, více rychlostními stupni a současnými požadavky na držení nákladu – může pracovat na 10 nebo více výkresových listech se stovkami komponent. Přístup ke čtení se podle toho měří.

U vícelistových schémat každý list obvykle pokrývá jednu funkční zónu stroje, přičemž křížové odkazy ukazují, kde se čára z jednoho listu spojuje s čárou na jiném listu. Tyto křížové odkazy jsou zobrazeny jako trojúhelníkové nebo kruhové praporky s číslem listu a odkazem na řádek – například „→ SH3/L12“, což znamená, že řádek pokračuje na listu 3 na řádku 12. Při sledování cesty toku se vždy řiďte těmito křížovými odkazy, místo abyste předpokládali, že řádek, který končí na praporu, je slepá ulička.

Velká schémata pro systémy s více pohony často zahrnují a tabulka funkcí nebo pravdivostní tabulka zobrazující, které solenoidy jsou napájeny v jednotlivých provozních režimech stroje. Tato tabulka je nesmírně užitečná pro pochopení logiky systému, aniž byste museli mentálně sledovat každý stav ventilu pro každý provozní stav. Pokud je taková tabulka zahrnuta, přečtěte si ji vedle schématu – zhušťuje logiku obvodu do snadno skenovatelného formátu.

Praktické tipy pro zlepšení rychlosti a přesnosti čtení schématu

Plynulé čtení hydraulických schémat je dovednost budovaná opakovaným vystavením skutečným schématům, nikoli pouze zapamatováním tabulek symbolů. Následující návyky výrazně urychlí váš vývoj.

• Vždy tiskněte schémata dostatečně velká, abyste je mohli pohodlně číst – A1 nebo větší pro složité systémy. Čtení 20složkového schématu na výtisku A4 vede k chybné identifikaci připojení a typů linek.
• Použijte zvýrazňovač k vyznačení průtokových cest – jedna barva pro přívodní cestu tlaku, druhá pro vratnou cestu a třetí pro pilotní potrubí. Toto vizuální vrstvení rychle odhalí strukturu obvodu.
• Před prostudováním symbolů si vždy přečtěte seznam součástí. Vědomí, že součástí je „proporcionální ventil řady Parker D1VW s pružinou vystředěnou cívkou“, vám o jeho chování řekne více než samotný symbol.
• Když narazíte na neznámý symbol, okamžitě si jej vyhledejte, nikoli přeskočte. Jediná neidentifikovaná součástka může způsobit nesrozumitelnost celého dílčího okruhu.
• Cvičte stažením veřejně dostupných příkladů schémat od výrobců průmyslových zařízení – mnozí publikují schémata školení pro techniky údržby. Bosch Rexroth, Parker Hannifin a Eaton mají vzdělávací zdroje s anotovanými vzorovými schématy.
• Při čtení schématu stroje, vedle kterého stojíte, fyzicky obkreslete potrubí a hadice na stroji, jak budete postupovat podle čar na schématu. Tento most mezi dvojrozměrným diagramem a trojrozměrným strojem je nejrychlejší způsob, jak internalizovat, jak schémata reprezentují realitu.
• Vždy, když čtete nové schéma, věnujte zvláštní pozornost části Hydraulická pohonná jednotka. HPU definuje tlakovou kapacitu systému, průtokovou kapacitu, standard filtrace a přístup k řízení teploty – to vše omezuje to, co může dělat zbytek okruhu.

Většina profesionálních hydraulických inženýrů dosahuje úrovně pohodlné schematické gramotnosti 3–6 měsíců pravidelného vystavení skutečné systémové dokumentaci. Technici údržby, kteří denně pracují se stejným typem stroje, se mohou stát velmi rychlými čtenáři tohoto specifického schématu uvnitř 4–8 týdnů . Klíčem je konzistentní, aktivní zapojení do skutečných diagramů spíše než pasivní kontrola symbolových diagramů.
