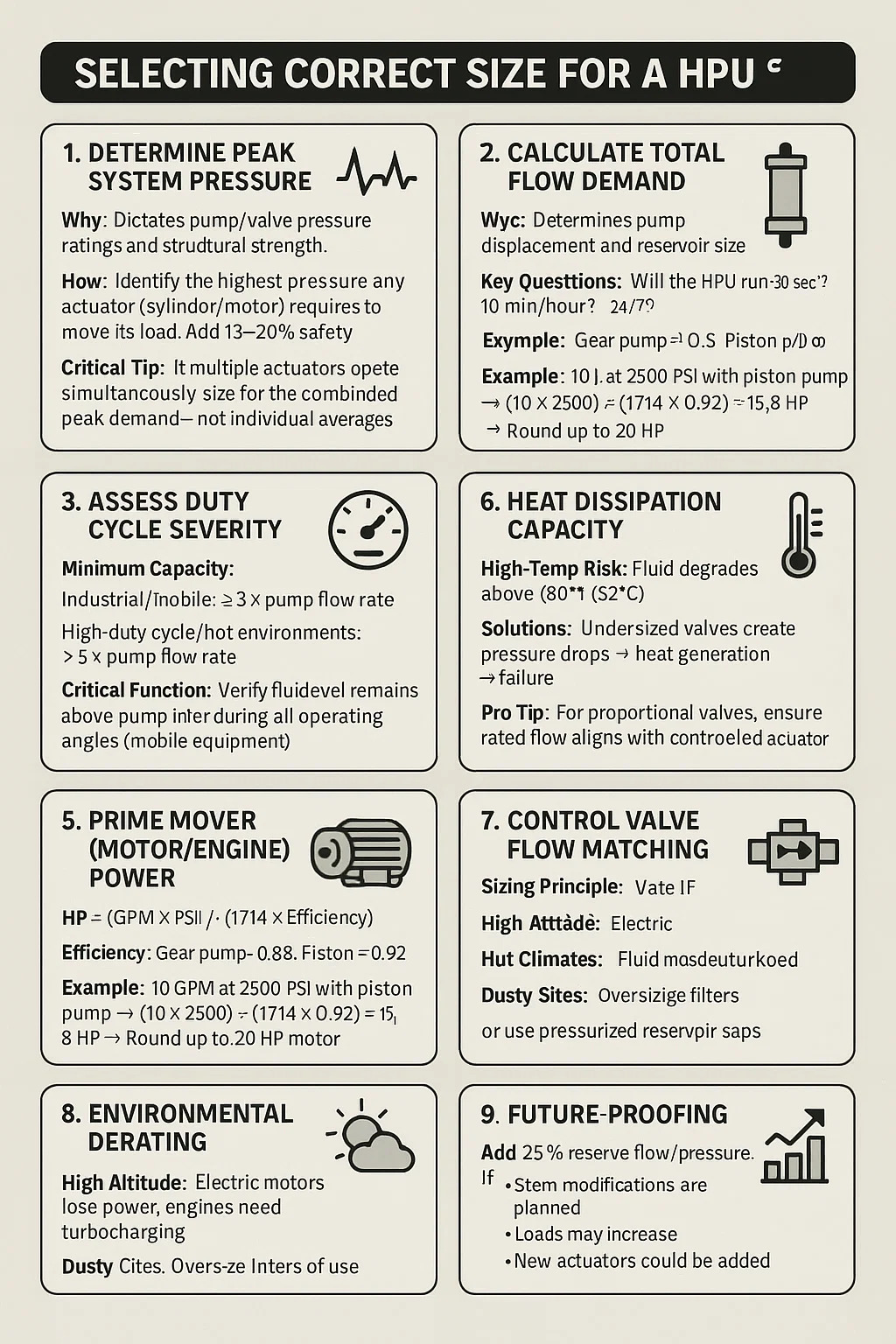

Jakou velikost hydraulické jednotky potřebuji?

Výběr správné velikosti pro a hydraulická pohonná jednotka (HPU) vyžaduje vyvážení výkonu, trvanlivosti a nákladů.

1. Určete špičkový systémový tlak
Proč: Určuje jmenovitý tlak čerpadla/ventilu a konstrukční pevnost.
Jak: Určete nejvyšší tlak, který kterýkoli pohon (válec/motor) potřebuje k pohybu zátěže. Přidejte 15–20% bezpečnostní rezervu.
Kritický tip: Pokud současně pracuje více pohonů, velikost pro kombinovanou špičkovou poptávku – nikoli jednotlivé průměry.

2. Vypočítejte celkovou poptávku po průtoku
Proč: Určuje výtlak čerpadla a velikost zásobníku.
Jak:
Pro válce: Průtok = (plocha vrtání válce × délka zdvihu) ÷ Čas do dokončení zdvihu
Pro motory: Průtok = (Zdvih motoru × RPM) ÷ Faktor účinnosti (~0,85)
Součtové toky pro souběžně pracující akční členy.
Červená vlajka: Ignorování regenerace průtoku (např. rychlejší zatahování válce kvůli rozdílům v posunutí tyče).

3. Posuďte závažnost pracovního cyklu
Proč: Nepřetržitý provoz vyžaduje předimenzování, aby se zabránilo přehřátí.
Klíčové otázky:
Poběží HPU 30 s/min? 10 min/hod? 24/7?
Dochází k častému spouštění/zastavování?
Pravidlo: Trvalý provoz = Vyberte čerpadlo/motor o 25 % větší než teoretický průtok/výkon.

4. Dimenzování nádrže (nádrže).
Minimální kapacita:
Průmyslové/mobilní: ≥3× průtok čerpadla
Cyklus s vysokým zatížením/horká prostředí: ≥5× průtok čerpadla
Kritická funkce: Umožňuje unikání vzduchových bublin, usazování nečistot a odvod tepla.
Kontrola zabezpečená proti selhání: Ověřte, že hladina kapaliny zůstává nad vstupem čerpadla během všech provozních úhlů (mobilní zařízení).

5. Výkon primárního pohonu (motor/motor).
Vzorec: HP = (GPM × PSI) ÷ (1714 × účinnost)
Účinnost: Zubové čerpadlo = 0,85, Pístové čerpadlo = 0,92
Příklad: 10 GPM při 2500 PSI s pístovým čerpadlem → (10 × 2500) ÷ (1714 × 0,92) ≈ 15,8 HP → Zaokrouhlení motoru na 20 HP.
Kontrola točivého momentu: Motorem poháněné jednotky musí dodávat špičkový točivý moment při provozních otáčkách.

6. Kapacita odvodu tepla
Riziko vysoké teploty: Kapalina degraduje nad 180 °F (82 °C).
Řešení:
Vzduchem chlazený: Přidejte žebrované nádrže nebo ventilátorové chladiče, pokud je okolní teplota < 35 °C. Vodou chlazené: Povinné pro vysoce výkonné kontinuální systémy.
Výstražná kontrolka: Olej rychle tmavne = poddimenzované chlazení.

7. Přizpůsobení průtoku regulačního ventilu
Princip dimenzování: Jmenovitý průtok portem ventilu musí překročit skutečný průtok systémem.
Důsledek: Poddimenzované ventily způsobují pokles tlaku → tvorba tepla → porucha.
Pro Tip: U proporcionálních ventilů zajistěte, aby byl jmenovitý průtok v souladu s řízenou rychlostí pohonu – nejen maximálním průtokem čerpadla.

8. Environmentální snížení
Velká nadmořská výška: Elektromotory ztrácí výkon; motory potřebují přeplňování turbodmychadlem.
Horká podnebí: Tekutina ředí – zvětšete velikost nádrže nebo přidejte chladiče.
Prašná místa: Nadměrně velké filtry nebo používejte uzávěry tlakových nádrží.

9. Future-Proofing
Přidejte 25% rezervní průtok/tlak, pokud:
Plánují se úpravy systému
Zatížení se může zvýšit
Mohou být přidány nové ovladače
