Co je to pohonná jednotka? Vysvětlení minihydraulické pohonné jednotky

Co je to pohonná jednotka? Přímá odpověď

Pohonná jednotka je samostatný systém, který generuje, ukládá a dodává energii stlačené kapaliny pro pohon válců, motorů a dalších pohonů. Ve většině průmyslových kontextech se tento termín vztahuje na a hydraulická pohonná jednotka (HPU) — balíček kombinující elektrické nebo motorem poháněné čerpadlo, nádrž na kapalinu, ventily, filtry a řídicí komponenty do jedné integrované sestavy. Když je zařízení zmenšeno pro stísněné prostory, mobilní platformy nebo úkoly na úrovni lavice, běžně se nazývá a Mini Hydraulická pohonná jednotka .

Na rozdíl od standardního hydraulického systému, kde jsou čerpadlo, motor a nádrž instalovány jako samostatné komponenty přes rám stroje, pohonná jednotka sdružuje vše do jediného předem otestovaného modulu. To znamená, že kupující obdrží jedno číslo dílu, jedno schéma zapojení a jednu montážní stopu místo toho, aby navrhoval celý obvod od začátku.

Stručně řečeno: pohonná jednotka je „strojovnou“ jakéhokoli hydraulického systému a minihydraulická pohonná jednotka je stejná strojovna, která je dostatečně malá, aby se vešla do ovládací skříně, mobilního vozíku nebo kompaktní základny stroje.

Termín se někdy používá volně napříč odvětvími, takže pomáhá oddělit jej od sousedních pojmů. Hydraulická pohonná jednotka není totéž jako napájecí zdroj (který dodává elektrický proud, nikoli sílu kapaliny), ani není totéž jako samostatné čerpadlo (které postrádá nádrž, ventily a řídicí logiku potřebnou k samostatnému chodu). Skutečná napájecí jednotka je kompletní subsystém připravený k provozu – připojte jej k napájení, připojte hadice a je funkční.

Protože se definice soustředí spíše na integraci než na velikost, stejná základní myšlenka sahá od 200tunové lisovací stanice až po ručně přenosné čerpadlo používané pro ohýbání trubek na staveništi. Co se v tomto rozsahu mění, je balení, sofistikovanost ovládání a pracovní cyklus – nikoli základní princip.

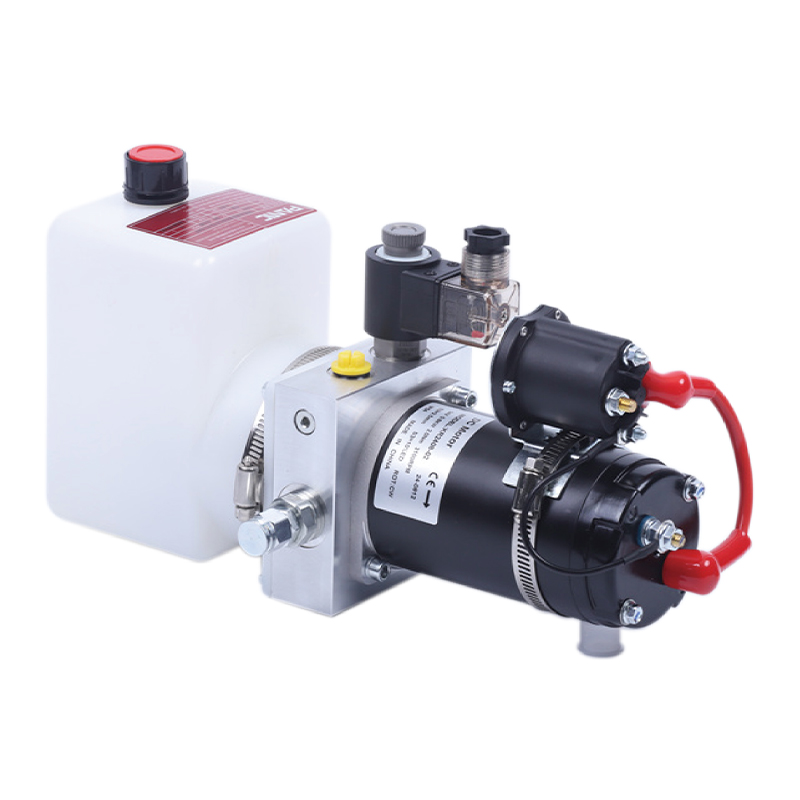

Základní součásti uvnitř a Mini Hydraulická pohonná jednotka

Každá pohonná jednotka, bez ohledu na velikost, sdílí stejné základní stavební bloky. Co se u minihydraulické pohonné jednotky mění, je měřítko, design krytu a úroveň integrace.

1. Sestava motoru a čerpadla

Kompaktní elektromotor – obvykle od 0,5 HP až 5 HP pro mini jednotky oproti 10 HP nebo vyšším u standardních průmyslových jednotek — je přímo spojena s ozubeným, lopatkovým nebo pístovým čerpadlem. Zubová čerpadla dominují segmentu mini, protože jsou levná, tolerantní vůči znečištění a snadno se obsluhují. Spojka mezi motorem a čerpadlem je obvykle s přímým pohonem, aby se minimalizovala stopa, aniž by byly použity řemeny nebo převodovky, které by prodlužovaly délku a body údržby.

2. Nádrž (Nádrž)

Zásobník uchovává hydraulickou kapalinu, odvádí teplo a umožňuje oddělování vzduchu a nečistot. Mini jednotky často používají nádrže mezi 1 a 10 litrů , ve srovnání se 40 litry u standardních jednotek, a proto je tepelný management a výběr kapaliny důležitější v malém měřítku. Přepážky uvnitř nádrže se používají i při malých objemech ke zpomalení vracení kapaliny a umožňují strhávanému vzduchu uniknout dříve, než je kapalina nasávána zpět do čerpadla.

3. Směrové a pojistné ventily

Solenoidové směrové ventily řídí průtokovou cestu k pohonu, zatímco pojistné ventily chrání systém před přetlakem. V mini pohonných jednotkách se často jedná o ventily kazetového typu, které jsou rozdělovány přímo na těleso čerpadla, aby se ušetřilo místo. Tento přístup k potrubí také snižuje počet externích hadicových spojů, což snižuje počet potenciálních netěsností – významná výhoda u zařízení, které během provozu vibruje nebo se pohybuje.

4. Filtrace

Protože minisystémy mají užší vůle a menší otvory, filtrace se stává ještě důležitější. Filtr zpětného potrubí dimenzovaný na 10–25 mikronů je standardní praxí, aby se zabránilo předčasnému opotřebení přesných součástí. Některé konstrukce přidávají sací sítko jako sekundární vrstvu ochrany, zejména u jednotek, kde dochází k častému doplňování kapaliny v prašném prostředí.

5. Ovládací rozhraní

Balíček doplňují tlakoměry, tlakové spínače a stále častěji i palubní senzory pro monitorování stavu založeného na internetu věcí, což operátorům umožňuje sledovat výkon bez otevírání jednotky. U pokročilejších mini jednotek může malý programovatelný ovladač řídit náběh, dobu prodlevy a nastavené hodnoty tlaku automaticky, takže operátor nemusí během každého cyklu ručně sledovat měřidlo.

6. Pouzdro a montážní rám

Protože prostorová efektivita je hlavním bodem mini jednotky, pouzdro je navrženo stejně jako jakýkoli hydraulický komponent. Běžné jsou hliníkové nebo potažené ocelové rámy, zvolené tak, aby vyvážily hmotnost a tuhost, s montážními otvory umístěnými tak, aby odpovídaly standardním rozměrům vozíků, skříněk nebo panelů používaných v cílovém odvětví.

Standardní pohonná jednotka vs minihydraulická pohonná jednotka

Rozhodnutí mezi plnohodnotnou a mini napájecí jednotkou závisí na požadavcích na sílu, pracovním cyklu a dostupném instalačním prostoru. Níže uvedená tabulka shrnuje praktické rozdíly, které kupující nejčastěji hodnotí.

Ani jeden formát není univerzálně „lepší“ – standardní pohonná jednotka zůstává správnou volbou pro nepřetržité vysokozátěžové lisy a velké mobilní stroje, zatímco minihydraulická pohonná jednotka je správnou volbou, kdykoli je potřeba síla, ale okolní zařízení, rozpočet nebo pracovní cyklus nemohou ospravedlnit úplnou průmyslovou instalaci.

Typy čerpadel používaných uvnitř minihydraulických pohonných jednotek

Čerpadlo je srdcem každé pohonné jednotky a výběr typu čerpadla má přímý vliv na cenu, hlučnost, účinnost a tlakovou kapacitu. Mini segmentu dominují tři designy.

Zubová čerpadla zůstávají výchozí volbou pro většinu konstrukcí Mini Hydraulic Power Unit, protože dobře snášejí menší znečištění kapalin a jejich výměna je levná. Lamelová čerpadla se volí tam, kde je problém s hlukem, například v laboratořích nebo přilehlých vnitřních kancelářích. Pístová čerpadla se objevují v minijednotkách vyšší třídy, kde požadavky na tlak převyšují to, co dokáže spolehlivě vydržet zubové čerpadlo, i když za znatelně vyšší jednotkovou cenu.

Jak tekutina proudí systémem

Pochopení cesty toku usnadňuje pozdější diagnostiku problémů. V typické minihydraulické pohonné jednotce probíhá sekvence následovně:

1. Kapalina je nasávána ze zásobníku přes sací sítko do vstupu čerpadla.
2. Čerpadlo natlakuje kapalinu a tlačí ji směrem ke směrovému regulačnímu ventilu.
3. Ventil směruje proudění do pohonu (válce nebo hydromotoru) v požadovaném směru.
4. Přetlak je odváděn přes pojistný ventil zpět do nádrže, která chrání těsnění a hadice.
5. Vratná kapalina prochází filtrem zpětného potrubí před opětovným vstupem do zásobníku, připravena na další cyklus.

Vzhledem k tomu, že instalační vzdálenost mezi komponenty je u mini jednotky tak krátká, ztráta tlaku v důsledku tření potrubí je minimální – jedna z praktických výhod kompaktního integrovaného designu. Kratší běhy také znamenají méně armatur, což zase snižuje počet bodů, kde by těsnění mohlo časem selhat.

U jednotek s proporcionálními nebo servoměničovými ventily přidává průtoková cesta zpětnovazební smyčku: tlakový převodník hlásí skutečný výstup zpět do ovladače, který dolaďuje polohu ventilu v reálném čase, spíše než se spoléhat na pevné nastavení odlehčení. To je stále častější u mini jednotek používaných při přesném upínání nebo aplikacích na zkušebním stole, kde je opakovatelná síla důležitější než hrubá rychlost.

Kde se používají minihydraulické pohonné jednotky

Minihydraulické pohonné jednotky se objevují všude tam, kde inženýři potřebují hydraulickou sílu, ale nemají prostor – ani rozpočet – pro celý průmyslový systém. Mezi běžné aplikace patří:

• Zvedací stoly, zvedací plošiny a nůžkové zvedací mechanismy na dodávkových vozidlech
• Vyrovnávací můstky a malá zařízení pro manipulaci s materiálem
• Mobilní hydraulické nástroje, jako jsou přenosné lisy, lisy a stahováky
• Automatizované zkušební stolice a laboratorní simulační zařízení
• Kompaktní automatizační buňky, robotická chapadla a upínací stanice
• Zemědělská příslušenství a malá užitková vozidla
• Výtahy pro invalidní vozíky a zařízení pro bezbariérový přístup ve vozidlech veřejné dopravy
• Malé vybavení námořní paluby, jako jsou kompaktní navijáky a asistenční systémy řízení

V těchto aplikacích je potřeba společné vlákno vysoká síla v malém balení — něco, co elektrické lineární pohony nemohou vždy odpovídat za stejnou cenu, zvláště když je zatížení těžké, ale pohyb je krátký a málo častý.

Klíčové specifikace, které je třeba zkontrolovat před nákupem

Výběr správné pohonné jednotky je otázkou přizpůsobení specifikací pohonu a pracovnímu cyklu, kterému bude sloužit. Kupující by měl před zadáním objednávky potvrdit následující:

Dimenzování správné jednotky: funkční příklad

Výpočty velikosti jsou často tím, co kupující dílu zastrašuje, ale proces se řídí konzistentním a opakovatelným vzorem. Zvažte požadavek na aplikaci malého zvedacího stolu 2 000 kg zvedací síly přes válec s otvorem 40 mm.

1. Vypočítejte plochu válce: s vrtáním 40 mm je efektivní plocha pístu zhruba 12,6 cm².
2. Vydělte požadovanou sílu plochou pístu, abyste našli potřebný tlak — v tomto příkladu přibližně 1 590 PSI.
3. Přidejte bezpečnostní rezervu 15–20 %, čímž se cílový pracovní tlak dostane na zhruba 1 800–1 900 PSI.
4. Určete požadovanou dobu pohybu válce pro výpočet požadovaného průtoku – rychlejší zdvih vyžaduje vyšší průtok, a tedy větší čerpadlo nebo vyšší rychlost motoru.
5. Porovnejte výsledek s výkonnostní křivkou publikovanou výrobcem spíše než s jediným číslem na technickém listu, protože skutečný výstup se mění s viskozitou kapaliny a teplotou.

Stejný přístup v pěti krocích platí pro dimenzování zvedacího stolu, malého lisu nebo mobilního hydraulického nástroje – mění se pouze vstupní čísla.

Postupy údržby, které prodlužují životnost

Protože minihydraulická energetická jednotka provozuje menší objem kapaliny, je obecně citlivější na znečištění a teplo než velký průmyslový systém. Několik zvyků má měřitelný rozdíl v délce života:

Změny kapalin a odběr vzorků

Malé zásobníky cirkulují kapalinu častěji v poměru k jejich objemu, takže oxidace a usazování částic probíhá rychleji. Mnoho týmů údržby odebírá vzorek kapaliny každých 500–1 000 provozních hodin a plně ji vyměňuje podle pevného plánu, místo aby čekalo na viditelnou degradaci.

Výměna filtru

Ucpaný zpětný filtr nutí pojistný ventil pracovat silněji a zvyšuje vnitřní teplotu. Výměna filtračních vložek v intervalech specifikovaných výrobcem – nikoli pouze tehdy, když se spustí indikátor zanesení – pomáhá vyhnout se neplánovaným prostojům.

Kontrola těsnění a hadice

Vzhledem k tomu, že mini jednotky často žijí v mobilních zařízeních nebo zařízeních náchylných k vibracím, měly by být armatury kontrolovány, zda nepláčou nebo se neuvolňují, častěji než u stacionárního průmyslového čerpadla. Jednoduchá měsíční vizuální kontrola každé armatury a vedení hadice zachytí většinu netěsností dříve, než se stanou poruchami.

Tepelný monitoring

Při malém objemu kapaliny teplota při trvalém zatížení rychle stoupá. Udržování nižší teploty kapaliny 60 °C (140 °F) ve většině systémů na bázi minerálních olejů pomáhá zachovat viskozitu a integritu těsnění.

Kontrola upevňovacích prvků a vibrací

Jednotky namontované na mobilním zařízení jsou vystaveny neustálým vibracím, které mohou časem uvolnit montážní šrouby a elektrické spoje. Pravidelná kontrola utahovacího momentu na montážním materiálu je levný zvyk, který zabraňuje opotřebení čerpadla způsobenému nesouosostí.

Běžné problémy a praktická řešení

Nákladové faktory ke zvážení

Ceny za minihydraulickou pohonnou jednotku závisí na více než jen výkonu motoru. Kupující hodnotící nabídky by se měli dívat vedle sebe na následující nákladové faktory, než aby porovnávali pouze hlavní ceny:

• Typ čerpadla — zubová čerpadla jsou nejekonomičtější, pístová čerpadla mají prémii
• Konfigurace ventilů — proporcionální a servoventily jsou dražší než pevné elektromagnetické ventily
• Materiál pouzdra a povrchová úprava — nátěry odolné proti korozi zvyšují náklady, ale prodlužují životnost ve venkovním prostředí
• Zahrnuté přístrojové vybavení – tlakové senzory a digitální displeje zvyšují jednotkovou cenu, ale zkracují budoucí dobu řešení problémů
• Certifikační a zkušební dokumentace – přejímací zkoušky v továrně zvyšují dobu realizace a náklady, ale snižují riziko uvedení do provozu na místě

Poněkud vyšší počáteční náklady na filtraci, senzory nebo ochranu proti korozi jsou často vráceny nižšími náklady na údržbu po dobu životnosti jednotky, zejména v drsném nebo mobilním prostředí.

Doporučené postupy instalace

Dokonce i dobře postavená minihydraulická pohonná jednotka bude mít nižší výkon, pokud je nainstalována špatně. Několik postupů důsledně předchází časným problémům:

Montážní orientace

Dodržujte přesně orientaci specifikovanou výrobcem – mnoho malých nádrží se spoléhá na gravitační sání a montáž jednotky pod úhlem může vést k vyprázdnění vstupu čerpadla a způsobit kavitaci.

Vedení hadic

Udržujte vedení hadic tak krátké a rovné, jak je to praktické, a vyhněte se úzkým poloměrům ohybu, které omezují průtok nebo vytvářejí napěťové body, které předčasně selhávají v důsledku vibrací.

Elektrické napájení

Potvrďte odběr napětí, fáze a proudu motoru oproti skutečnému zdroji v místě instalace – poddimenzované kabely jsou častou příčinou nepříjemného vypínání motoru u nově instalovaných jednotek.

Počáteční plnění a odvzdušnění kapaliny

Před uvedením jednotky do provozu pomalu naplňte akční člen několika plnými zdvihy bez zatížení, což umožní zachycenému vzduchu, aby se dostal ze systému, a nezpůsobil později houbovitou nebo zpožděnou reakci ovladače.

Bezpečnostní aspekty

Hydraulické systémy ukládají energii pod tlakem a malá stopa toto riziko nesnižuje. Pro kompaktní pohonné jednotky platí několik bezpečnostních postupů:

• Před odpojením jakékoli armatury vždy zcela odtlakujte systém, a to i u nízkotlakých mini jednotek
• Udržujte ruce a nástroje mimo místa sevření způsobená válci a pákami poháněnými jednotkou
• Ověřte nastavení pojistného ventilu po jakékoli výměně součástí, protože nesprávně nastavený pojistný ventil může umožnit překročení tlaku hadice nebo armatury
• Používejte pouze kompatibilní kapaliny – míchání nekompatibilních hydraulických kapalin může poškodit těsnění a způsobit neočekávané úniky
• Jasně označte body nouzového vypnutí na mobilních jednotkách nebo jednotkách namontovaných na vozíku, kde může se zařízením pracovat více operátorů

Ohledy na životní prostředí a likvidaci kapalin

Malé objemy rezervoáru způsobují, že výměna kapaliny na minihydraulické pohonné jednotce je relativně levná, ale samotná kapalina stále vyžaduje správné zacházení. Použitý hydraulický olej by měl být shromažďován a likvidován prostřednictvím licencovaného recyklačního podniku, nikoli likvidován s běžným odpadem. Pro aplikace provozované v blízkosti vodních zdrojů, potravinářských linek nebo ekologicky citlivých oblastí jsou místo standardního minerálního oleje často specifikovány biologicky odbouratelné hydraulické kapaliny na bázi esterů, které v případě úniku obchodují s mírným zvýšením nákladů za snížení rizika pro životní prostředí.

Trendy utvářející design pohonných jednotek v roce 2026

U současné generace kompaktních hydraulických zařízení je vidět několik konstrukčních změn:

Menší stopy, vyšší hustota

Integrace potrubí nadále zmenšuje fyzickou velikost minihydraulické energetické jednotky, zatímco průtok a tlak zůstávají stabilní, tažené převážně poptávkou mobilních a robotických aplikací, kde záleží na každém centimetru prostoru.

Sledování stavu jako standard

Senzory tlaku a teploty, které byly kdysi volitelným doplňkem, jsou stále častěji zabudovávány jako výchozí funkce, což umožňuje prediktivní plánování údržby namísto reaktivních oprav.

Energeticky účinné párování motoru

Pohony s proměnnými otáčkami spárované s menšími motory nahrazují nastavení s pevnými otáčkami v mnoha nových konstrukcích mini pohonných jednotek a snižují spotřebu energie při nečinnosti u jednotek, které potřebují plný výkon pouze občas.

Modulární, provozuschopný design

Novější mini jednotky stále více upřednostňují modulární kazetové ventily a vyměnitelná pouzdra filtrů, které lze opravovat bez vypouštění celého zásobníku, čímž se zkracují prostoje spojené s běžnou údržbou.

Výběr správné minihydraulické pohonné jednotky pro váš projekt

Spíše než od velikosti motoru, většina zkušených kupujících pracuje pozpátku od požadavků aktuátoru:

• Vypočítejte sílu potřebnou na pohon a poté ji převeďte na požadovaný tlak na základě velikosti vrtání válce
• Určete požadovanou rychlost cyklu pro nastavení minimálního průtoku
• Přidejte bezpečnostní rezervu zhruba 15–20 % na tlak i průtok, abyste zohlednili ztráty v potrubí a budoucí změny zatížení
• Před dokončením tvaru nádrže a umístění motoru si ověřte dostupný prostor pro instalaci a orientaci
• Přizpůsobte elektrické napájení místu – mnoho mobilních aplikací vyžaduje mini jednotky napájené stejnosměrným proudem spíše než AC
• Potvrďte, že výrobce může dodat náhradní sady těsnění a filtrační prvky lokálně, aby se předešlo dlouhým dodacím lhůtám na budoucí údržbu

Provedením těchto kroků před kontaktováním dodavatele se obvykle zkrátí cyklus nabídky a zabrání se nákladné změně velikosti po instalaci.

Často kladené otázky

Jaký je rozdíl mezi napájecím zdrojem a pohonnou jednotkou?

Tyto dva termíny se v hydraulickém průmyslu obecně používají zaměnitelně. „Power pack“ je v evropské terminologii běžnější, zatímco „power unit“ se používá šířeji v Severní Americe — oba popisují stejné integrované čerpadlo, motor, nádrž a sestavu ventilu.

Může Mini Hydraulic Power Unit fungovat na baterie?

Ano. Mnoho mini jednotek je navrženo pro stejnosměrné motory 12V nebo 24V speciálně pro mobilní a bateriemi napájená zařízení, jako jsou zvedáky vozidel a přenosné nářadí, kde není k dispozici střídavé napájení.

Jak dlouho vydrží typická mini pohonná jednotka?

Při správné údržbě kapalin a filtraci funguje většina jednotek v lehkých až středně náročných aplikacích spolehlivě 5 000 až 10 000 hodin před generální opravou hlavní součásti, ačkoli skutečná životnost silně závisí na pracovním cyklu a čistotě kapaliny.

Jaká hydraulická kapalina by měla být použita v malé pohonné jednotce?

Volba kapaliny závisí na provozní teplotě a aplikaci. Univerzální minerální hydraulický olej (ISO VG 32 nebo 46) pokrývá většinu vnitřních průmyslových použití, zatímco biologicky odbouratelné nebo ohnivzdorné kapaliny jsou vybírány pro prostředí citlivá na životní prostředí nebo při vysokých teplotách.

Je mini jednotka dostatečně výkonná, aby nahradila standardní pohonnou jednotku?

Závisí zcela na požadavcích na sílu a průtok. Mini jednotka může odpovídat nebo překročit jmenovitý tlak standardní jednotky, ale její nižší průtok a menší zásobník znamenají, že se lépe hodí pro přerušované úkoly spíše než pro nepřetržitý těžký provoz.

Jak správně dimenzovat zásobník?

Běžným pravidlem je dimenzovat nádrž na zhruba dvojnásobek až trojnásobek jmenovitého průtoku čerpadla za minutu, což dává tekutině dostatek času na ochlazení a uvolnění unášeného vzduchu před recirkulací.

Lze mini napájecí jednotku používat venku?

Ano, za předpokladu, že jednotka má odpovídající stupeň ochrany proti vniknutí a zvolená kapalina vyhovuje očekávanému rozsahu okolních teplot. Jednotky určené pro venkovní použití nebo oplachování obvykle obsahují utěsněné konektory a kryty odolné proti korozi.

Co způsobuje, že se mini pohonná jednotka zahřívá?

Přehřátí je nejčastěji způsobeno poddimenzovaným zásobníkem vzhledem k pracovnímu cyklu, částečně ucpaným filtrem, který opakovaně protlačuje kapalinu přes pojistný ventil, nebo provozem v okolním prostředí teplejším, než pro které byla jednotka dimenzována.

Vyžadují minihydraulické pohonné jednotky speciální školení k obsluze?

Základní obsluha je jednoduchá, ale personál by měl být před prováděním jakékoli údržby proškolen o bezpečných postupech snižování tlaku, manipulaci s kapalinami a krocích zablokování v souladu s vlastní provozní příručkou zařízení.

Jak často by se měla měnit hydraulická kapalina?

Intervaly výměny se liší podle typu kapaliny a provozních podmínek, ale mnoho programů údržby naplánuje úplnou výměnu kapaliny každých 1 000 až 2 000 provozních hodin, doplněnou o pravidelné odběry vzorků, aby se včas zachytila ​​kontaminace.
