Co je jednotka CDU? Typy, použití a DC hydraulické vedení

Co je jednotka CDU?

A Jednotka CDU (Compact Drive Unit) je samostatný hydraulický agregát, který integruje čerpadlo, motor, nádrž, ventily a ovládací prvky do jediného krytu. Dodává hydraulickou kapalinu pod tlakem na vyžádání do pohonů, válců nebo motorů v průmyslových, mobilních a námořních zařízeních. Charakteristickým znakem je kompaktnost: všechny hydraulické komponenty jsou předem smontovány, předmontovány a připraveny k instalaci bez instalatérských prací na místě za připojovacími porty.

Jednotky CDU úzce souvisejí s tímto termínem a často se s ním používají zaměnitelně DC hydraulická pohonná jednotka , zvláště když hnací motor běží na stejnosměrný proud (12 V, 24 V nebo 48 V DC). Díky tomu jsou výchozí volbou pro bateriově napájené plošiny: užitková vozidla, zvedací pracovní plošiny, zvedací plošiny, sklápěče, zemědělské stroje a průmyslové stanice mimo síť, kde není k dispozici střídavá síť.

Jednoduše řečeno: pokud potřebujete hydraulickou sílu bez provozu samostatné kombinace motor-čerpadlo a bez vedení externích hydraulických vedení přes rám stroje, řešením je jednotka CDU. Typická jednotka dodává mezi 0,5 l/min a 20 l/min při tlacích v rozmezí od 100 bar až 350 bar , v závislosti na třídě aplikace.

Základní komponenty uvnitř jednotky CDU

Pochopení toho, co jednotka CDU obsahuje, pomáhá vysvětlit, proč funguje tak spolehlivě v tak rozmanitých prostředích. Každá jednotka – ať už je prodávána jako kompaktní pohonná jednotka nebo stejnosměrná hydraulická pohonná jednotka – sdílí stejnou základní architekturu.

Elektromotor

DC verze používají motory s permanentními magnety nebo bezkomutátorové motory dimenzované na 12 V, 24 V nebo 48 V. AC verze používají jednofázové nebo třífázové indukční motory. Výkon motoru se pohybuje od 0,3 kW (malý zadní zdvih) do 7,5 kW (těžký průmyslový válec). Účinnost motoru přímo určuje spotřebu baterie v mobilních aplikacích – bezkomutátorové konstrukce dosahují až 92% účinnost oproti 78–82 % u kartáčových motorů.

Hydraulické čerpadlo

Zubová čerpadla dominují konfiguracím CDU díky jejich nákladové efektivitě a toleranci vůči oleji s proměnlivou viskozitou. Pístová čerpadla se objevují ve vysokotlakých jednotkách přesahujících 250 barů. Zdvihový objem se obvykle pohybuje od 0,4 cm3/ot do 4,5 cm3/ot. Některé konstrukce stejnosměrných hydraulických pohonných jednotek používají dvourotační zubová čerpadla, takže reverzace jednoho motoru vysouvá a zasouvá válec bez přepínání ventilů.

Nádrž

Ocelové nebo hliníkové nádrže o velikosti od 0,5 litru do 20 litrů obsahují pracovní kapalinu. Přepážky zabraňují provzdušňování; odvzdušňovací uzávěry s vysoušecími filtry zabraňují pronikání vlhkosti. Menší nádrže fungují, protože jednotky CDU cyklují přerušovaně – neběží nepřetržitě jako centrální hydraulické stanice.

Rozdělovací blok a ventily

Směrové regulační ventily, přetlakové ventily, zpětné ventily a solenoidové vložky jsou všechny portovány do obráběného hliníkového potrubí nebo potrubí z tvárné litiny. To eliminuje hadicové spoje mezi součástmi a snižuje body úniku téměř na nulu uvnitř jednotky.

Řídící elektronika

Pokročilé jednotky CDU obsahují rozhraní CAN-bus, proporcionální ovladače ventilů, proudovou nadproudovou ochranu a tepelné uzávěry. Základní konstrukce stejnosměrných hydraulických pohonných jednotek používají jednoduché ovládání založené na relé. Oba přístupy lze zapojit do stávajícího elektrického systému vozidla během několika hodin.

Filtrace

Filtry zpětného potrubí dimenzované na 10 mikronů (absolutně) udržují kapalinu dostatečně čistou pro elektromagnetické kazetové ventily. Sací sítka přidávají hrubý první stupeň. V mobilních aplikacích, kde vibrace uvolňují částice z hadic a armatur, dobrá filtrace prodlužuje životnost čerpadla z méně než 2 000 hodin na více 8 000 provozních hodin .

Typy jednotek CDU: Jak jsou klasifikovány

Jednotky CDU nejsou jediným produktem – pokrývají širokou klasifikační matici založenou na napájecím napětí, typu čerpadla, montážní orientaci a konfiguraci ventilu. Níže uvedená tabulka shrnuje hlavní kategorie, se kterými se kupující setkávají.

Klasifikace jednotek CDU podle klíčových technických parametrů
Osa klasifikace	Společné varianty	Typický rozsah tlaku	Primární aplikace
Napájecí napětí	12 V DC / 24 V DC / 48 V DC / 110–240 V AC	Až 250 barů	Mobilní vozidla, off-grid stanice
Typ čerpadla	Ozubené kolo / píst / lopatka	50–350 bar	Všeobecně / Vysokotlaký / Středotlaký
Konfigurace ventilu	Jednočinný / Dvojčinný / Proporcionální	Liší se	Sklápěče / svorky / ovládání serva
Typ motoru	Kartáč DC / Brushless DC / AC Indukce	N/A (klasifikace motoru)	Systémy na bateriové / síťové napájení
Montážní orientace	Vertikální / Horizontální / Ponořený	Stejné jako výše	Prostorově omezené instalace

The DC hydraulická pohonná jednotka segment v rámci této matice je nejrychleji rostoucí kategorií, poháněnou elektrifikací užitkových vozidel. Údaje z trhu naznačují, že poptávka po 24 V a 48 V DC hydraulických agregátech zhruba vzrostla 9,4% CAGR mezi 2018 a 2024 , přičemž sektory zvedací plošiny a zvedacích pracovních plošin představují více než 40 % objemu jednotky.

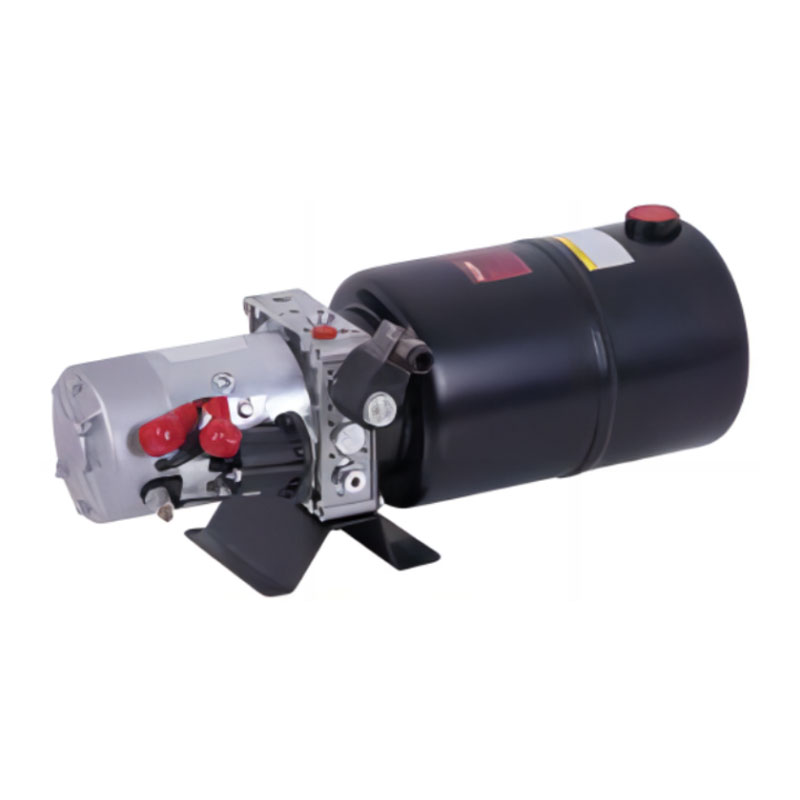

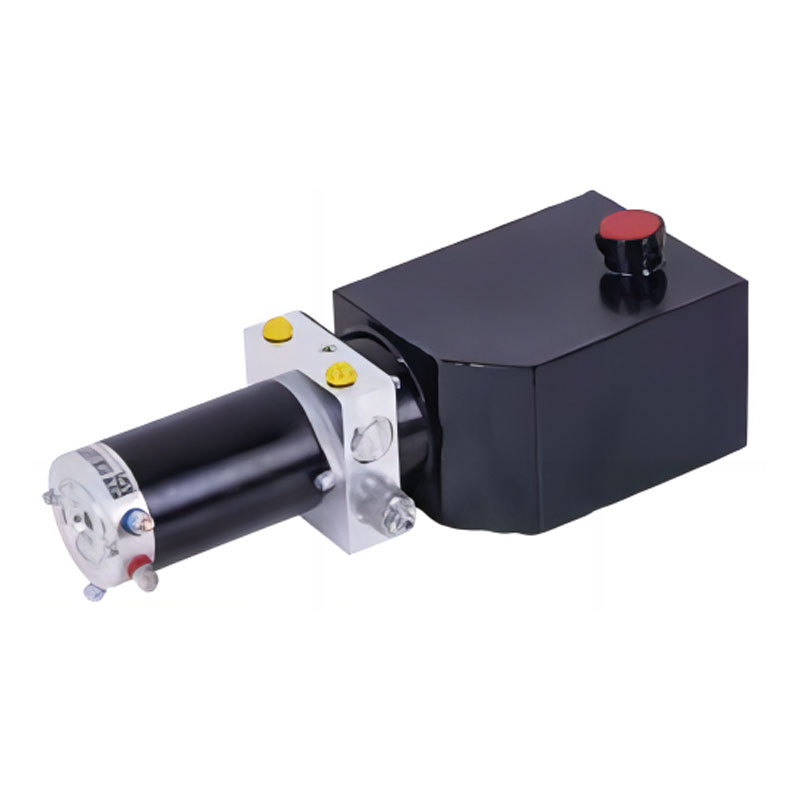

DC Hydraulická napájecí jednotka: CDU připravená pro mobilní zařízení

Když inženýři specifikují a DC hydraulická pohonná jednotka vybírají jednotku CDU optimalizovanou pro bateriové napájení stejnosměrným proudem. Několik konstrukčních rozdílů odlišuje DC jednotky od jejich AC protějšků:

DC Hydraulická napájecí jednotka

Odebírá proud z baterií 12 V / 24 V / 48 V
Motor určený pro přerušovaný provoz (cyklus S2/S3) spíše než pro nepřetržitý provoz
Tepelná ochrana kritická — teplota vinutí motoru monitorovaná pomocí NTC senzoru
Solenoidové ventily připojené přímo k reléovému panelu vozidla nebo ECU
Není potřeba žádný frekvenční měnič
Výkon při studeném startu až do -30 °C s olejem s nízkou viskozitou
Kompaktní: typická jednotka 24 V / 2,2 kW váží 12–18 kg

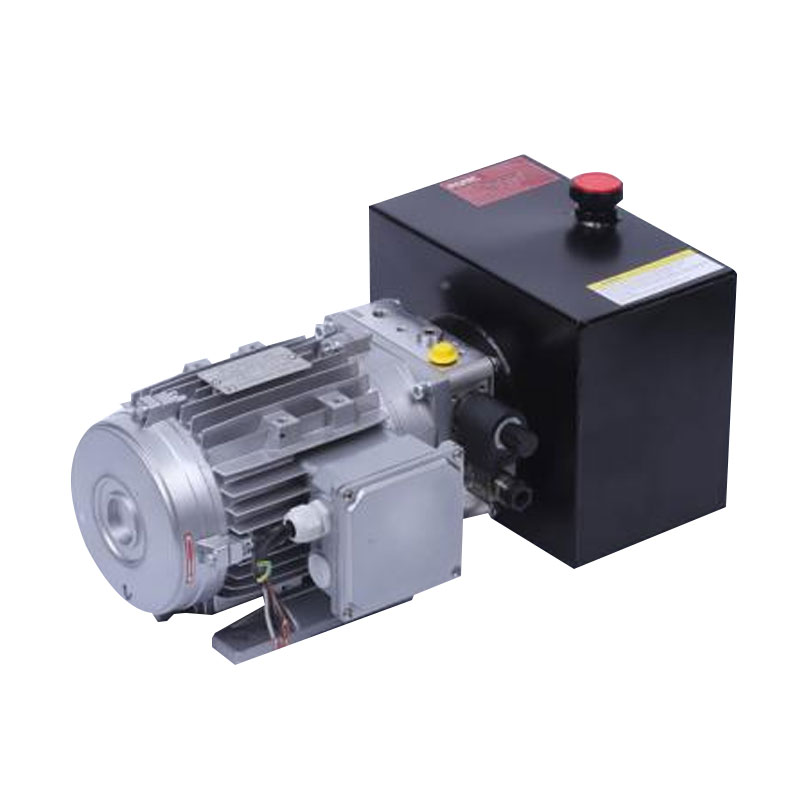

AC Hydraulická napájecí jednotka

Vyžaduje jednofázové nebo třífázové napájení sítě 110–480 V
Standard pro trvalé zatížení (S1) pro tovární instalace
Řízení teploty pomocí chladicích žeber rámu motoru a ventilátoru
Měnič s proměnnou frekvencí (VFD) volitelně pro úsporu energie
Vyšší kontinuální průtok: až 60 l/min běžné
Těžší: srovnatelná pohonná jednotka váží 35–80 kg
Lepší pro stacionární průmyslové lisy a upínací systémy

Praktické důsledky: a Hydraulický agregát 24 V DC na voze pro svoz odpadu zvedne popelnici za zhruba 4 sekundy, odebere přibližně 180–220 A špičku a poté zůstane nečinný po dobu 30–45 sekund, zatímco se vozík přesune na další zastávku. Tento pracovní cyklus je přesně to, pro co jsou vinutí stejnosměrného motoru navržena. Nepřetržitý provoz takové jednotky by během několika minut způsobil tepelné selhání – dimenzování motoru pro skutečný pracovní cyklus je kritickým konstrukčním krokem, který většina kupujících přehlíží.

Kde se jednotky CDU používají: Aplikace v reálném světě

Jednotky CDU se objevují v překvapivě široké škále průmyslových odvětví. Kombinace samostatného designu, kompaktního půdorysu a – u stejnosměrných variant – kompatibility s bateriemi je činí adaptabilními pro téměř jakékoli mobilní nebo prostorově omezené hydraulické aplikace.

Ocasní plošiny a nákladní plošiny

Jedná se o celosvětově největší jednotný trh pro stejnosměrné hydraulické jednotky. Dodávkové vozy vybavené zadními zvedacími plošinami používají jednotky CDU 12 V nebo 24 V ke zvedání a spouštění nákladu až do 2 500 kg. Jednotky jsou zde obvykle hodnoceny jako pracovní tlak 100 bar s 60sekundovým pracovním cyklem a 15minutovým intervalem odpočinku. Přední evropští provozovatelé flotil hlásí překročení střední doby mezi poruchami (MTBF). 15 000 cyklů na kvalitních jednotkách.

Zvedací plošiny (AWP) a nůžkové zvedáky

Bateriově poháněné nůžkové zvedáky a zvedáky výložníků spoléhají téměř výhradně na stejnosměrné hydraulické pohonné jednotky pro jejich funkce zvedání/spouštění a pohonu. Typický elektrický nůžkový zvedák používá a 24 V / 3 kW DC hydraulická pohonná jednotka s dvoudílným rozdělovačem: jeden okruh pro zdvih plošiny (až 200 barů), druhý pro stabilizaci výložníků. Výška plošiny může dosáhnout 12 m na jedno nabití baterie pomocí optimalizovaného regeneračního spouštění.

Zemědělská a lesnická technika

Přídavná zařízení pro traktory – štípačky dřeva, vyvrtávačky sloupků, manipulátory s balíky – stále častěji používají samostatné jednotky CDU namísto toho, aby se napichovaly na hydrauliku traktoru poháněnou vývodovým hřídelem. To zjednodušuje připojení příslušenství a umožňuje zařízení pracovat nezávisle. Průtoky 5–12 l/min při 200 barech jsou v tomto segmentu standardem.

Námořní a pobřežní vybavení

Kryty poklopů, kormidelní zařízení, stabilizační žebra a kotevní vrátkové systémy na menších plavidlech používají jednotky CDU s nerezovým tělem nebo epoxidovým povlakem určené pro námořní prostředí. Standardními požadavky jsou odolnost proti solné mlze, eloxování hliníku a těsnění konektoru IP67. Typická námořní jednotka CDU pracující při 24 V DC poskytuje 8–10 l/min při 140 barech pro ovládání palubního poklopu.

Průmyslové upínání a lisování

Upínání přípravků na CNC obráběcích centrech využívá nízkoprůtokové vysokotlaké jednotky CDU – často 1–3 l/min při 300–350 barech — k přidržování obrobků při řezání. Samostatný design udržuje hydraulický olej mimo elektroniku CNC řízení a zjednodušuje výměnu přípravků. Jednotky CDU napájené střídavým proudem dominují tomuto segmentu, protože upínací přípravky zůstávají na obráběcích strojích poháněných sítí.

Pohotovostní a záchranné vybavení

Vyprošťovací nástroje vozidel (sypače, řezačky, berany) používané hasičskými a záchrannými sbory jsou napájeny přenosnými jednotkami CDU napájenými z 12V nebo 24V zdroje vozidla. Tyto jednotky musí spolehlivě startovat za studena při -20 °C a dosáhnout plného provozního tlaku do 5 sekund od aktivace. Typické specifikace: pracovní tlak 700 bar, 0,5 l/min — vysoký tlak při velmi nízkém průtoku pro pohon malých lahví v záchranných nástrojích.

Jak vybrat správnou jednotku CDU pro vaši aplikaci

Výběr jednotky CDU – nebo přesněji dimenzování stejnosměrné hydraulické jednotky – zahrnuje řadu technických rozhodnutí. Chybné uvedení některého z nich vede k předčasnému selhání, nepřiměřené rychlosti nebo nadměrnému vybíjení baterie.

Definujte požadavek na zatížení a tlak. Vypočítejte sílu potřebnou na pohon (plocha vrtání válce × požadovaný tlak). Přidejte 20% rezervu na tlakové ztráty v hadicích a armaturách. Tím získáte požadovanou hodnotu minimálního pracovního tlaku.
Určete požadovaný průtok. Průtok = objem pohonu ÷ požadovaná doba cyklu. Válec s vrtáním 50 mm a zdvihem 200 mm potřebuje 0,393 litru na cyklus. Doba prodloužení trvá přibližně 4 sekundy 5,9 l/min .
Vypočítejte výkon motoru. Výkon (kW) = (Tlak × Průtok L/min) ÷ 600 ÷ účinnost čerpadla. Při 150 barech a 6 l/min s 85% účinností čerpadla: (150 × 6) ÷ 600 ÷ 0,85 = 1,76 kW . Vyberte další standardní velikost motoru (obvykle 2,2 kW).
Přizpůsobte napájecímu napětí. Pro DC systémy vypočítejte špičkový proud: 2 200 W ÷ 24 V ÷ 0,85 účinnost motoru ≈ 108 A vrchol . Ověřte dimenzování kabelu, jmenovité hodnoty pojistek a kapacitu baterie podle tohoto čísla.
Zadejte pracovní cyklus. Porovnejte svůj skutečný poměr doby zapnutí / vypnutí s třídou jmenovitého zatížení motoru (S2 = jeden provoz po definovanou dobu; S3 = přerušovaný periodický provoz). Nesoulad pracovního cyklu je hlavní příčinou předčasného vyhoření motoru u stejnosměrných hydraulických pohonných jednotek.
Zkontrolujte rozsah okolní teploty a teploty kapaliny. Mobilní zařízení v chladném klimatu potřebují viskozitu oleje řady VG22 nebo VG32, aby se zabránilo kavitaci při spuštění. Horké klima může vyžadovat VG68 k udržení pevnosti filmu při provozní teplotě 70–80 °C.
Vyhodnoťte konfiguraci ventilu. Jednočinné obvody (gravitační návrat) potřebují jeden elektromagnetický ventil. Dvojčinné obvody (napájené v obou směrech) potřebují 4/3-cestné nebo dva 2/2-cestné ventily. Proporcionální ventily umožňují regulaci rychlosti, ale zvyšují náklady na regulátor.

Údržba jednotky CDU: Co vlastně pokrývá servisní interval

Jednotky CDU jsou nenáročné na údržbu ve srovnání s centrálními hydraulickými stanicemi, ale „nízká údržba“ není „nulová údržba“. Systematický servisní plán zabraňuje dvěma nejběžnějším poruchovým režimům: znečištění kapalinou a přehřátí vinutí motoru.

Každých 250 hodin nebo 6 měsíců

Zkontrolujte hladinu oleje v nádrži – doplňte odpovídající jakost
Zkontrolujte všechny vnější hadicové spoje, zda netečou
Ověřte nastavení přetlakového ventilu pomocí kalibrovaného manometru
Zkontrolujte stav odvzdušňovacího uzávěru a vyčistěte nebo vyměňte

Každých 1 000 hodin nebo ročně

Kompletně vyměňte hydraulickou kapalinu – vypusťte, propláchněte, doplňte
Vyměňte vložku zpětného filtru (absolutně 10 mikronů)
Odešlete vzorek oleje k analýze počtu částic (ISO 4406)
Zkontrolujte opotřebení kartáčů motoru u kartáčových stejnosměrných jednotek
Otestujte dobu odezvy elektromagnetického ventilu oproti základní linii

Každých 3 000–5 000 hodin

Zkontrolujte vnitřní opotřebení čerpadla – změřte průtok při jmenovitém tlaku
Výměna motorových kartáčů na kartáčových stejnosměrných jednotkách (obvykle 3 000–5 000 h)
Zkontrolujte vůli ložisek motoru a namažte ložiska
Zkontrolujte stav O-kroužku rozdělovače na všech portovaných zástrčkách

Výsledek analýzy kontaminované kapaliny – třída ISO 4406 horší než 18/16/13 – indikuje aktivní zdroj kontaminace (selhání těsnění, poškozená hadice nebo nedostatečná filtrace odvzdušňovače), který je třeba vysledovat a opravit před dalším servisním intervalem. Ignorování zprávy o špatném počtu částic je nejrychlejší cestou k selhání zubového čerpadla uvnitř jednotky CDU.

Běžné problémy jednotky CDU a jejich hlavní příčiny

Většina provozních poruch v jednotkách CDU a stejnosměrných hydraulických pohonných jednotkách má svůj původ v krátkém seznamu základních příčin. Znalost těchto vzorců umožňuje týmům údržby diagnostikovat problémy během několika minut, nikoli hodin.

Diagnostický průvodce symptom-k příčině pro odstraňování problémů s jednotkou CDU v terénu
Symptom	Nejpravděpodobnější hlavní příčina	Diagnostický krok	Opravit
Motor běží, ale nevytváří se žádný tlak	Zaseknutý pojistný ventil / čerpadlo opotřebované	Zablokujte výstupní port – stoupá tlak? Pokud ano: pojistný ventil. Pokud ne: čerpadlo.	Vyměňte kazetu pojistného ventilu nebo čerpadlo
Nízká rychlost pohonu	Opotřebení čerpadla snižuje objemovou účinnost	Změřte skutečný průtok při jmenovitém tlaku v závislosti na typovém štítku	Vyměňte čerpadlo, pokud je průtok < 80 % jmenovitého
Přehřátí motoru za <5 minut	Překročení pracovního cyklu / nízké napájecí napětí	Zaznamenávejte proud motoru a napětí na svorkách během provozu	Snižte frekvenci cyklu; zkontrolujte pokles napětí baterie a kabelu
Hlučný provoz (kňučení nebo kavitace)	Požití vzduchu / omezení sání / studený hustý olej	Zkontrolujte hladinu oleje, zkontrolujte sací hadici, zda není zalomená, změřte sací podtlak	Před provozem zahřejte olej; jasné omezení sání
Solenoidový ventil se neposouvá	Kontaminace usazená v cívce / spálené cívce	Přiveďte napětí přímo na cívku; změřte odpor (měl by být 6–40 ohmů)	Vyměňte cívku nebo vyčistěte/vyměňte sestavu cívky

Klíčové specifikace k potvrzení před zakoupením jednotky CDU

Dodavatelé zveřejňují řadu čísel v technických listech jednotek CDU a ne všechny jsou stejně důležité. Následující specifikace oddělují vysoce kvalitní jednotky od nedostatečně specifikovaných – před zadáním objednávky si každou zkontrolujte, zejména při nákupu stejnosměrné hydraulické jednotky pro kritickou mobilní aplikaci.

Třída zatížení motoru (IEC 60034-1): S2 (krátkodobé), S3 (přerušované) nebo S1 (nepřetržité). Většina mobilních jednotek CDU má hodnocení S2/10 min nebo S3/25 %. Ověřte, že to odpovídá vašemu skutečnému vzoru používání.
Jmenovitý tlak vs. maximální tlak: Jmenovitý tlak je trvalý pracovní tlak; maximální (špičkový) tlak je krátkodobá tolerance (obvykle o 10–15 % vyšší). Nevybírejte jednotku, kde se váš pracovní tlak rovná publikovanému maximu.
Průtok při jmenovitém tlaku: Některé datové listy uvádějí průtok naprázdno (při nulovém tlaku). Požadujte průtok při vašem pracovním tlaku — bude o 10–20 % nižší kvůli objemovým ztrátám.
Rozsah provozních teplot: Zkontrolujte jak minimální počáteční teplotu, tak maximální trvalou teplotu kapaliny. Jednotka dimenzovaná na -20 °C až 60 °C je vhodná pro většinu mobilních aplikací v mírném a chladném klimatu.
Kapacita zásobníku vzhledem k objemu okruhu: Základním pravidlem je, že nádržka pojme alespoň trojnásobek aktivního objemu kapaliny systému, aby bylo umožněno dostatečné chlazení a odvzdušnění mezi cykly.
Ochrana proti vniknutí (stupeň IP): IP54 je minimum pro venkovní mobilní použití. Námořní aplikace potřebují IP67 nebo vyšší. Ověřte, že se krytí IP vztahuje na celou sestavu, nejen na motor.
Hladina hluku: Jednotky CDU zubového čerpadla obvykle produkují 68–74 dB(A) na 1 metr. Jednotky pístových čerpadel mohou být tišší (60–65 dB(A)) při srovnatelných úrovních výkonu. U instalací v kabině operátora je toto číslo důležité.

Budoucí směřování jednotek CDU a stejnosměrných hydraulických pohonných jednotek

Trh jednotek CDU prochází významnými změnami, protože elektrifikace, konektivita a energetická účinnost vyžadují přetvořit konstrukci strojů napříč průmyslovými odvětvími.

Přijetí 48V architektury: Mnoho platforem užitkových vozidel přechází z 24 V na 48 V elektrických systémů. U stejnosměrných hydraulických napájecích jednotek to snižuje špičkový proud na polovinu při stejném výstupním výkonu – jednotka 3 kW při 48 V odebírá špičkových 62 A oproti 125 A při 24 V. To dramaticky zjednodušuje kabeláž, snižuje hmotnost kabelu a snižuje rozptyl tepla konektorem. Očekávejte, že hydraulické jednotky 48 V DC vytlačí jednotky 24 V ve středně náročných aplikacích během 5–7 let.

Integrace bezkomutátorového stejnosměrného motoru: Bezkomutátorové motory s permanentními magnety eliminují součást stejnosměrné hydraulické pohonné jednotky, která je nejvíce náchylná k opotřebení. Jednotky s bezkomutátorovými motory dosahují servisních intervalů až 10 000 hodin bez údržby specifické pro motor. Dodatečné náklady na řídicí jednotku (elektronický komutační obvod) se u vysoce vytížených vozových parků vrátí ve zkrácených prostojích během 18–24 měsíců.

CAN sběrnice a připojení IoT: Jednotky Smart CDU se nyní dodávají se zabudovanými senzory, které hlásí teplotu oleje, provozní cykly, tlakové špičky a odběr proudu motoru do telematických systémů vozového parku prostřednictvím CAN-J1939 nebo Bluetooth 5.0. To umožňuje prediktivní plánování údržby založené na skutečných údajích o opotřebení spíše než na kalendářních intervalech. Zpráva prvních uživatelů v sektoru leteckých pracovních platforem a 23% snížení neplánovaných prostojů po nasazení chytrých jednotek CDU.

Konvergence elektrohydraulického pohonu (EHA): Hranice mezi jednotkou CDU a kompletním pohonem se stírá. Elektrohydraulické pohony integrují čerpadlo, ventily a válec do jediné utěsněné jednotky bez jakýchkoliv externích hydraulických vedení. Ty jsou již standardem v letových řídicích plochách letadel a vstupují do průmyslové automatizace. Jednotka CDU jako samostatná skříň bude koexistovat s designy EHA, ale zůstane dominantní všude tam, kde musí být akční člen a zdroj energie fyzicky odděleny více než 1–2 metry.
