Hydraulická pohonná jednotka se skládá ze šesti funkčních skupin, které spolupracují: a nádrž který uchovává a upravuje tekutinu, a čerpadlo která přeměňuje mechanickou energii na proudění, an elektromotoru který pohání čerpadlo, a sestava ventilu který řídí a reguluje tlak, a filtrační okruh který chrání vnitřní povrchy před kontaminací a podpůrný hardware, jako jsou chladiče, akumulátory, rozdělovače, těsnění a přístrojové vybavení. Každá z těchto součástí hydraulické pohonné jednotky má přímý vliv na stabilitu tlaku v systému, životnost kapaliny a na to, jak dlouho jednotka běží, než potřebuje servis.
Velikost a třída každého dílu závisí na pracovním cyklu, okolní teplotě a tlaku, který následné akční členy vyžadují. Jednotka postavená pro lisovací lis, který vystřeluje každých několik sekund, potřebuje jinou odezvu ventilu a chladicí kapacitu než jednotka, která drží statickou svorku celé hodiny. Přizpůsobení komponent skutečnému pracovnímu cyklu, spíše než výchozí konfigurace standardní podle katalogu, je obvykle rozdíl mezi pohonnou jednotkou, která vydrží deset let, a jednotkou, která potřebuje přestavbu za dva roky.
Pomáhá také myslet na hydraulickou pohonnou jednotku jako na uzavřenou smyčku spíše než jako soubor samostatných částí. Kvalita kapaliny nastavená nádrží a filtračním okruhem ovlivňuje opotřebení čerpadla, opotřebení čerpadla ovlivňuje vnitřní netěsnost a tvorbu tepla, teplo ovlivňuje viskozitu a viskozita ovlivňuje, jak přesně mohou ventily řídit průtok. Slabý článek v jakékoli jednotlivé skupině součástí se nakonec projeví jako příznak někde jinde v okruhu, a proto musí odstraňování problémů s pohonnou jednotkou téměř vždy začít stavem kapaliny, než se podíváte na jakoukoli jednotlivou součást.
Níže uvedené části popisují každou hlavní skupinu součástí, změny mezi konfiguracemi, standardy a datové body, na které technici běžně odkazují při specifikaci dílů, a vzory poruch, které se nejčastěji objevují v terénu.
Nádrž umí víc než jen zadržovat olej. Usazuje stržený vzduch, odvádí teplo přes svůj povrch a umožňuje, aby nečistoty vypadly dříve, než je kapalina nasávána zpět do vstupu čerpadla. Nádrž, která je poddimenzovaná pro průtok čerpadla, bude recirkulovat horkou, provzdušněnou tekutinu, což urychluje oxidaci a zkracuje životnost těsnění u všech ostatních součástí v okruhu.
Široce používané počáteční pravidlo dimenzuje nádrž na trojnásobek až pětinásobek jmenovitého průtoku čerpadla v galonech za minutu , vyjádřeno v galonech. Jednotka postavená kolem čerpadla 20 GPM by proto obvykle používala nádrž o objemu 60 až 100 galonů, přičemž spodní konec je vyhrazen pro jednotky, které již obsahují pomocné chlazení.
| Pracovní typ | Doporučený poměr nádrže k průtoku | Typická konfigurace ozvučnice |
|---|---|---|
| Nepřetržitý chod, vysoká tepelná zátěž | 4:1 až 5:1 | Celovýška přepážky s vratným difuzorem |
| Přerušovaný provoz, standardní lisovací práce | 3:1 až 4:1 | Částečná přepážka oddělující sání a návrat |
| Mobilní nebo prostorově omezené jednotky | 2:1 až 3:1 | Pouze vnitřní difuzor, žádná plná přepážka |
Nádrže také obsahují plnicí a vypouštěcí porty, odvzdušňovač s vysoušedlem nebo částicovým prvkem, magnetickou vypouštěcí zátku pro zachycení železných nečistot z opotřebení a průhledítko nebo plovákový hladinoměr. Vynechání magnetické zástrčky je běžnou zkratkou u levnějších konstrukcí hydraulických pohonných jednotek a je to jeden z nejlevnějších doplňků vzhledem k ochraně proti opotřebení, kterou poskytuje.
Vnitřní přepážka je často přehlížena, ale její umístění určuje, jakou dobu má tekutina setrvat, než je nasávána zpět do čerpadla. Přepážka umístěná příliš blízko sacího otvoru zkracuje účinnou usazovací vzdálenost a umožňuje provzdušňované kapalině recirkulovat rychleji, než může odplyňovat. Vratné potrubí je obvykle řezáno pod úhlem 45 stupňů a umístěno pod povrchem tekutiny, aby se omezilo rozstřikování a tvorba pěny, a difuzorová armatura na vratném potrubí šíří tok přes širší oblast, místo aby směroval vysokorychlostní proud přímo na stěnu nádrže.
Uhlíková ocel zůstává z cenových důvodů standardním materiálem rezervoáru, obvykle dokončena vnitřním povlakem odolným vůči konkrétnímu typu používané kapaliny, protože minerální olej, voda-glykol a biologicky odbouratelné kapaliny interagují s neošetřenou ocelí odlišně. Nádrže z nerezové oceli se objevují na jednotkách v potravinářském, mycím nebo korozivním prostředí, kde by selhání povlaku představovalo riziko kontaminace. Hliníkové nádrže se objevují na mobilních a hmotnostně citlivých konstrukcích a vyměňují určitou odolnost proti promáčknutí za smysluplné snížení hmotnosti.
Kapalina sama o sobě je pracovní složkou, nikoli pouze médiem, a výběr nesprávné třídy podkopává všechny ostatní části v okruhu bez ohledu na to, jak dobře jsou tyto části specifikovány.
Viskozita je obecně specifikována třídou ISO, přičemž ISO 32 a ISO 46 pokrývají většinu průmyslových aplikací v mírném klimatu a ISO 68 je vyhrazena pro jednotky provozované v trvale vysokých okolních teplotách. Provozování kapaliny, která je příliš řídká pro provozní teplotu, zvyšuje vnitřní netěsnost přes čerpadlo a ventily, čímž se snižuje objemová účinnost, zatímco příliš hustá kapalina zvyšuje omezení vstupu do čerpadla a může způsobit hladovění čerpadla při spuštění v chladných podmínkách. Viskozitní index vyšší než 100 znamená, že kapalina odolává ztenčování při stoupající teplotě, což je důležitější u jednotek, které zaznamenávají velké sezónní výkyvy teplot než u vnitřních instalací s řízenou klimatizací.
Čerpadlo nastavuje průtok a v kombinaci s nastavením pojistného ventilu maximální pracovní tlak celé jednotky. Tři architektury čerpadel pokrývají velkou většinu konstrukcí průmyslových hydraulických pohonných jednotek.
Čerpadlo s pevným objemem dodává konstantní průtok při dané rychlosti hřídele bez ohledu na zatížení, přičemž přebytečný průtok je obtokován přes pojistný ventil jako teplo. Čerpadlo s proměnným objemem tlakově kompenzovaného čerpadla snižuje svůj vlastní výkon, jakmile systém dosáhne nastaveného tlaku, což podstatně omezuje tvorbu tepla a spotřebu elektřiny u jednotek s dlouhou dobou prodlevy. Vyšší počáteční náklady na variabilní čerpadlo se často vrátí během několika let díky nižším nákladům na chlazení a energii u jednotek, které většinu svého cyklu stráví udržováním tlaku spíše než pohybem průtoku.
Většina průmyslových čerpadel se montuje přímo na motor pomocí zvonového pouzdra a pružné spojky spíše než řemenového pohonu, což zajišťuje konzistentní vyrovnání hřídele a zabraňuje režii údržby napínání řemene. Na výběru materiálu spojky záleží více, než by se mohlo zdát – spojka, která je příliš tuhá, přenáší vibrace motoru přímo do hřídele čerpadla a urychluje opotřebení ložisek, zatímco příliš měkká spojka se může při náhlých změnách zatížení navinout. Tolerance vyrovnání mezi motorem a hřídelí čerpadla se obvykle udržuje v rozmezí několika tisícin palce, protože nesouosost za tímto rozsahem se projevuje předčasným únikem hřídelového těsnění dlouho předtím, než ovlivní výkon.
Nové pístové čerpadlo obvykle pracuje s 92 až 97 procenty objemové účinnosti, což znamená, že pouze malé procento teoretického výkonu je ztraceno vnitřním prokluzem. Jak se čerpadlo opotřebovává, toto prokluzování se zvyšuje a tlak se při zatížení udržuje méně stabilně, i když se čerpadlo může stále spustit a běžet normálně. Sledování výstupního průtoku nebo poklesu tlaku při stálém zatížení v průběhu času poskytuje mnohem dřívější varování o opotřebení čerpadla než čekání na úplnou poruchu.
Motor musí odpovídat požadavku na výkon čerpadla při zamýšleném provozním tlaku, nejen jeho průtoku. Výkon pro hydraulický okruh se vypočítává z průtoku a tlaku dohromady, takže čerpadlo, které vypadá skromně pouze na průtok, může stále vyžadovat velký motor, pokud se očekává, že bude trvale udržovat vysoký tlak.
| Rám motoru | Běžný rozsah koňských sil | Typická aplikace |
|---|---|---|
| NEMA 56C / 143TC-145TC | 1 až 5 HP | Malé mobilní jednotky, jednomotorové výtahy |
| 184TC-215TC | 7,5 až 20 HP | Standardní průmyslové lisy a upínače |
| 254TC a větší | 25 HP a více | Nepřetržité průmyslové stroje, vstřikování |
TEFC (zcela uzavřené, ventilátorem chlazené) motory dominují instalacím průmyslových hydraulických pohonných jednotek, protože konec čerpadla je vystaven olejové mlze a polétavým částicím. Zde také záleží na pracovním cyklu: motor dimenzovaný pro nepřetržitý provoz (S1) poběží během osmihodinové směny chladněji než motor určený pouze pro přerušovaný provoz, i když oba sdílejí stejný jmenovitý výkon.
Přímé spouštění je běžné u menších motorů, ale vytváří zapínací proud několikanásobek jmenovitého provozního proudu, což může být problém u zařízení s omezeným elektrickým provozem nebo u jednotek, které se často spouštějí a zastavují během směny. Softstartéry a pohony s proměnnou frekvencí omezují tento nárazový proud a pohon s proměnnou frekvencí navíc umožňuje snížit otáčky motoru během období cyklu s nízkou spotřebou, což snižuje spotřebu energie i hluk. U jednotek, kde je čerpadlo s pevným objemem, je jeho spárování s VFD jednou z nejúčinnějších změn modernizace pro snížení spotřeby energie v pohotovostním režimu bez výměny samotného čerpadla.
Typový štítek motoru předpokládá standardní okolní teplotu, běžně 40 °C. Jednotky instalované v uzavřených skříních, horkých strojovnách nebo na přímém slunečním světle často běží při vyšších okolních teplotách, než je základní hodnota, a využitelný výkon motoru v koňských silách musí být odpovídajícím způsobem snížen, jinak bude motor běžet při vyšších teplotách, než je jeho izolační třída, což zkracuje životnost vinutí dříve, než dojde k jakékoli mechanické poruše.
Ventily jsou místa, kde se vlastně utváří chování hydraulické pohonné jednotky. Téměř v každé sestavě se objevují tři rodiny ventilů, vedle několika speciálních typů ventilů používaných v náročnějších obvodech.
Solenoidem ovládané směrové ventily směrují tok k vysouvání, zatahování nebo přidržování pohonu. Konfigurace šoupátka určuje, zda je okruh v klidu s otevřeným středem, uzavřeným středem nebo tandemovým středem, což zase ovlivňuje chování čerpadla, když ventil není posunut. Doba odezvy u standardního solenoidového ventilu s mokrou kotvou je obvykle v rozsahu 20 až 50 milisekund, zatímco proporcionální směrové ventily vyměňují část této rychlosti za řízený, stupňovitý přechod, který snižuje rázové zatížení pohonu a připojené konstrukce.
Pojistný ventil nastavuje absolutní tlakový strop okruhu a chrání každou další komponentu před přetížením. Obvykle je nastavena o 10 až 20 procent nad nejvyšší pracovní tlak, který systém potřebuje, což poskytuje rezervu bez plýtvání energií přes odlehčovací dráhu během normálního provozu. Pilotně ovládané pojistné ventily drží těsnější tlakovou toleranci při měnícím se průtoku než přímo působící pojistné ventily a jsou standardní volbou pro jakýkoli okruh nad zhruba 10 GPM.
Jehlové ventily, tlakově kompenzované regulátory průtoku a děliče průtoku řídí rychlost pohonu nezávisle na kolísání zatížení. Verze s kompenzací tlaku udržují nastavený průtok i při změně tlaku zátěže, což je důležité u každé aplikace, kde je vyžadována konzistence doby cyklu, jako je synchronizované upínání.
U vertikálních pohonů zabraňuje vyvažovací ventil volnému pádu přetékajícího břemene při prasknutí hadice nebo při ztrátě signálu směrového ventilu udržováním protitlaku na výstupní straně pohonu, dokud není vstupní strana aktivně natlakována. Zátěžové ventily tohoto typu jsou považovány za komponenty kritické z hlediska bezpečnosti v jakékoli aplikaci, kde by nekontrolovaný sestup představoval nebezpečí, jako jsou zvedací plošiny nebo lisovací berany.
Rozdělovače ventilů stále více kombinují několik z těchto funkcí do jediného litého nebo vrtaného bloku, čímž se snižuje počet vnějších armatur a míst netěsnosti ve srovnání se skupinou samostatně vedených ventilů.
Kontaminace je zodpovědná za většinu neplánovaných poruch hydraulických komponent a filtrace je primární ochrana. Dobře specifikovaná hydraulická pohonná jednotka používá filtraci na více než jednom místě v okruhu, místo aby se spoléhala na jediné umístění filtru.
| Umístění filtru | Typické mikronové hodnocení | Primární účel |
|---|---|---|
| Sací sítko | 100 až 150 mikronů | Chrání vstup čerpadla před velkými nečistotami |
| Filtr tlakového potrubí | 10 až 25 mikronů | Chrání ventily a válce za čerpadlem |
| Filtr zpětného vedení | 10 až 25 mikronů | Zachycuje úlomky opotřebení předtím, než se znovu dostanou do nádrže |
Čistota kapalin se běžně sleduje pomocí počítání částic podle normy ISO 4406, která uvádí tři čísla představující počty částic při 4, 6 a 14 mikronech. Kód jako 18/16/13 je realistickým cílem pro střednětlaký průmyslový okruh, zatímco proporcionální a servoventily obecně vyžadují přísnější kód v rozsahu 16/14/11. Indikátor zanesení, ať už vizuální nebo elektrický, umožňuje personálu údržby měnit prvky na základě skutečného stavu namísto pevného kalendářního intervalu, což snižuje jak předčasné výměny prvků, tak riziko překročení kapacity filtru.
Výkon filtračního prvku je často vyjádřen jako poměr beta, který porovnává počet částic nad danou velikost před a za prvkem. Poměr beta 200 při 10 mikronech znamená, že filtr odstraní 199 z každých 200 částic této velikosti nebo větší a je považován za vysoce účinný filtr pro tlakové potrubí. Beta poměr je důležitější než samotné hlavní mikronové hodnocení, protože dva filtry inzerované ve stejné mikronové velikosti mohou mít velmi rozdílnou skutečnou účinnost zachycení v závislosti na konstrukci média.
Některé hydraulické napájecí jednotky přidávají vyhrazenou off-line filtrační smyčku, která nepřetržitě běží z malého pomocného čerpadla nezávisle na pracovním cyklu hlavního okruhu. Toto uspořádání s ledvinovou smyčkou udržuje nádrž čistou i během období, kdy je hlavní čerpadlo nečinné, a je běžné u velkoobjemových nádrží, kde samotná in-line filtrace nemůže převrátit plný objem tekutiny dostatečně často, aby udržela pevný cíl čistoty.
Akumulátor uchovává hydraulickou energii pod tlakem pomocí pístu, měchýře nebo membrány k oddělení tekutiny od předem naplněného objemu plynu, téměř vždy dusíku. V hydraulické pohonné jednotce slouží akumulátory několika odlišným účelům.
Akumulátory ve tvaru močového měchýře jsou nejběžnější volbou ve všeobecných průmyslových službách, protože nabízejí dobrý poměr rychlosti odezvy a nákladů. Tlak před plněním je normálně nastaven na zhruba 90 procent minimálního provozního tlaku systému a je třeba jej pravidelně kontrolovat, protože náplň dusíku v průběhu času pomalu klesá materiálem vaku.
Pístové akumulátory používají k oddělení plynu a kapaliny volně plovoucí píst namísto pružného vaku, což jim umožňuje zvládat větší objemy a vyšší rychlosti cyklů bez obav z únavy, které omezují životnost měchýře při neustálém rychlém cyklování. Jsou běžnější u průmyslových lisů a testovacích zařízení s nepřetržitým provozem, kde akumulátor za směnu vidí tisíce cyklů nabíjení a vybíjení.
Každá neefektivita v hydraulickém okruhu se projeví jako teplo a přebytečné teplo je jedním z nejrychlejších způsobů, jak degradovat kapalinu i těsnění v celé jednotce. Vzduchem chlazené výměníky tepla používají jádro chladiče poháněné ventilátorem a instalace v obleku, kde je k dispozici okolní vzduch a voda není, zatímco vodou chlazené výměníky trubek nabízejí konzistentnější chlazení v horkém nebo prašném prostředí, ale vyžadují chlazenou nebo průtočnou dodávku vody.
Chladicí kapacita je obecně přizpůsobena tepelnému zatížení generovanému obtokem pojistného ventilu, poklesu tlaku ve ventilech a neúčinnosti čerpadla, nikoli pouze výkonu motoru. Jednotky provozující čerpadlo s pevným objemem proti ventilu s uzavřeným středem po dlouhou dobu prodlevy generují podstatně více tepla než čerpadlo s proměnným objemem, které provádí stejnou práci, a specifikace chladiče by měla tento rozdíl odrážet spíše než obecné pravidlo založené na výkonu.
Termostaticky ovládaný ventilátor nebo obtokový ventil na vodou chlazeném okruhu zabraňují přílišnému kolísání teploty kapaliny v obou směrech, protože příliš studená kapalina zvyšuje viskozitu a omezení vstupu do čerpadla, stejně jako příliš horká kapalina snižuje viskozitu a pevnost filmu.
Vzduchem chlazené jednotky se vyhýbají problémům s instalací, úpravou vody a vypouštěním, které přicházejí s vodou chlazeným systémem, což z nich činí jednodušší volbu pro většinu samostatných průmyslových instalací. Vodou chlazené jednotky na oplátku udržují stabilnější teplotu kapaliny bez ohledu na podmínky okolního vzduchu a zabírají méně fyzického prostoru kolem samotné jednotky, což je důležité v zařízeních, kde je prostor podlahy nebo vzduchový prostor omezený. Některé větší instalace používají chladicí zařízení typu voda-vzduch s uzavřenou smyčkou speciálně k dosažení stability vodního chlazení bez obav o spotřebu vody a vypouštění u otevřeného průtočného systému.
Rozdělovací bloky spojují upevnění ventilu a vnitřní porty do jediného obrobeného nebo litého těla, čímž se snižuje počet vnějších hadic a míst netěsnosti, která jsou s nimi spojena. Ventily typu kartuše našroubované přímo do dutin potrubí z velké části nahradily starší sestavy naskládaných ventilů na nových konstrukcích hydraulických pohonných jednotek, protože snižují jak půdorys, tak montážní práci.
Hadice je hodnocena podle pracovního tlaku, tlaku při roztržení a poloměru ohybu a poddimenzovaná hadice je jednou z častějších příčin poklesu tlaku, který je chybně diagnostikován jako problém s čerpadlem nebo ventilem. Čelní těsnění s O-kroužkem a nástavce s O-kroužkem jsou nyní upřednostňovány před staršími nálevkovými armaturami na vysokotlakých okruzích, protože spolehlivě těsní, aniž by se spoléhaly pouze na krouticí moment kov na kov, což snižuje úniky v místech připojení po dobu životnosti jednotky.
Pevné ocelové nebo nerezové potrubí se obecně používá pro trvalé vedení mezi nádrží, čerpadlem a rozdělovačem na stacionárních jednotkách, protože pevné potrubí odolává otěru a vydrží hadice po celou dobu životnosti instalace. Flexibilní hadice je vyhrazena pro připojení k pohyblivým součástem, jako je válec, který se pohybuje, nebo pro sekce, které vyžadují izolaci vibrací od čerpadla a motoru. Správné promíchání obou, spíše než vedení hadice pro celý pevný okruh z pohodlí během montáže, významně prodlužuje servisní interval mezi opravami netěsností.
Dimenzování potrubí je obecně nastaveno tak, aby udrželo rychlost tekutiny v přijatelných mezích – zhruba 2 až 4 stopy za sekundu na sacích potrubích, 10 až 15 stop za sekundu na tlakových potrubích a 10 až 15 stop za sekundu na zpětných potrubích. Poddimenzované potrubí zvyšuje rychlost mimo tyto rozsahy, což zvyšuje tlakovou ztrátu, generuje dodatečné teplo a v sacích potrubích specificky zvyšuje riziko kavitace na vstupu čerpadla.
Těsnění jen zřídka získávají stejnou pozornost jako čerpadla nebo ventily, když je specifikována hydraulická pohonná jednotka, ale selhání těsnění je jedním z častějších důvodů, proč jednotka skončí neplánovanou opravou.
Rotační hřídelová ucpávka na hnacím hřídeli čerpadla je vystavena neustálému otáčení a jakékoli nesouososti ve spojce motoru, což z ní činí jedno z míst s nejvyšším opotřebením na celé jednotce. Materiál těsnění hřídele musí odpovídat typu použité kapaliny, protože směs těsnění vhodná pro minerální olej může rychle degradovat v kontaktu s určitými ohnivzdornými nebo biologicky odbouratelnými kapalinami.
Montážní povrchy potrubí a ventilů se spoléhají spíše na statické O-kroužky nebo těsnění než na dynamická těsnění, a ty mají obecně delší životnost, protože nejsou vystaveny trvalému pohybu. Jejich selhání je častěji spojeno s nesprávným utahovacím momentem šroubu během montáže nebo opětovného použití těsnění, které mělo být vyměněno během výměny ventilu, spíše než s problémy s kompatibilitou kapalin.
| Typ kapaliny | Běžně kompatibilní materiál těsnění | Poznámka |
|---|---|---|
| Minerální olej | nitril (Buna-N) | Standardní výchozí nastavení pro většinu průmyslových obvodů |
| Ohnivzdorná voda-glykol | EPDM | Nitril v průběhu času degraduje v kapalině voda-glykol |
| Fosfátový ester | Fluorocarbon (Viton) | EPDM a nitril jsou oba nevhodné |
Přístrojové vybavení mění hydraulickou pohonnou jednotku z utěsněné krabice na něco, co lze diagnostikovat bez demontáže. Minimální sada přístrojů na většině průmyslových jednotek zahrnuje manometr s oddělovacím ventilem, který chrání manometr před pulzací, ukazatel hladiny kapaliny a teploty na nádrži a indikátor zanesení na pouzdrech filtru.
| Nástroj | Co sleduje | Proč na tom záleží |
|---|---|---|
| Snímač tlaku | Tlak v systému, elektricky odečítaný | Umožňuje monitorování PLC a blokování na základě tlaku |
| Teplotní spínač | Teplota kapaliny v nádrži | Spouští chlazení nebo vypnutí před porušením viskozity |
| Hladinový spínač | Hladina kapaliny v nádrži | Zabraňuje kavitaci čerpadla z nedostatku kapaliny |
| Indikátor zanesení filtru | Rozdíl tlaku na filtrační vložce | Výměna prvků vlajek na základě skutečného stavu |
Přidání elektrických výstupů k těmto přístrojům namísto spoléhání se pouze na vizuální měřidla umožňuje PLC nebo ovládacímu panelu automaticky vypnout jednotku dříve, než stav nízké úrovně nebo nadměrné teploty způsobí poškození, což je mnohem levnější než oprava, která následuje po ignorovaném varování.
U větších instalací přístrojové vybavení stále více napájí historii dat nebo platformu vzdáleného monitorování spíše než samotný místní panel, což umožňuje pracovníkům údržby sledovat trendy tlaku a teploty v průběhu týdnů nebo měsíců namísto toho, aby reagovali pouze na alarm. Postupný posun těchto trendů – pomalu rostoucí základní teplota nebo přepouštěcí ventil, který obchází častěji než dříve – je často nejčasnějším dostupným varováním o rozvíjejícím se opotřebení čerpadla nebo chladiče, dlouho předtím, než jednotka spustí alarm nebo přímo selže.
Samostatné hydraulické pohonné jednotky s jednoduchým zapínáním/vypínáním nebo ručním ovládáním ventilů stále tvoří velkou část instalací, ale integrace s PLC nebo vyhrazeným hydraulickým ovladačem se stala standardem v jakékoli aplikaci, kde záleží na načasování cyklů, sekvenčním nebo bezpečnostním blokování.
Diskrétní schéma ovládání plně zapíná nebo vypíná solenoidové ventily, což je dostatečné pro jednoduché sekvence vytažení-zatažení-přidržení. Proporcionální a servo řízení místo toho plynule moduluje polohu ventilu, což umožňuje řízené zrychlování, zpomalování a polohování středního zdvihu. Proporcionální řízení zvyšuje náklady a vyžaduje přísnější čistotu kapaliny, ale právě to umožňuje hydraulické pohonné jednotce přizpůsobit se hladkému a polohově přesnému pohybu, o kterém se někdy předpokládá, že pneumatické nebo elektromechanické pohony zvládnou lépe.
Tlakové spínače, blokování ochranného krytu a obvody nouzového zastavení jsou běžně zapojeny přímo do spouštěče motoru a řídicího obvodu směrového ventilu, takže bezpečnostní událost odstraní současně elektrický pohon i hydraulický tlak, místo aby se spoléhalo pouze na softwarovou odezvu, která by mohla být zpožděna poruchou řídicího systému.
Náklady na energii po dobu životnosti hydraulické pohonné jednotky často překračují původní pořizovací cenu zařízení, což činí z účinnosti jako faktor výběru komponent spíše než druhotný zájem.
Tyto volby se vzájemně ovlivňují: čerpadlo s proměnným objemem spárované s motorem poháněným VFD a rozdělovačem se snímačem zátěže může podstatně snížit spotřebu elektrické energie ve srovnání se základní linií s pevným objemem a pevnou rychlostí u stejné aplikace, ačkoli skutečné úspory do značné míry závisí na tom, jak velká část pracovního cyklu je spotřebována při částečné poptávce oproti provozu s plným průtokem.
Výše uvedené skupiny součástí se vztahují na mobilní i stacionární hydraulické pohonné jednotky, ale konkrétní hardware zvolený v rámci každé skupiny se mezi nimi často významně liší.
| Komponenta | Stacionární průmyslová jednotka | Mobilní jednotka |
|---|---|---|
| Zdroj energie | Pevný elektromotor | PTO, čerpadlo namontované na motoru nebo akumulátorový elektromotor |
| Materiál rezervoáru | Uhlíková nebo nerezová ocel | Hliník pro snížení hmotnosti |
| Chlazení | Výměník tepla vzduch nebo voda | Chlazení vzduchem nebo ventilátorem |
| Kryt | Otevřený rám nebo zvukotěsná skříň | Utěsněná přihrádka s izolací proti vibracím |
Vibrace jsou největším dodatečným konstrukčním faktorem mobilních jednotek. Komponenty, které by roky nerušeně seděly na stacionární průmyslové podlaze, potřebují pojistné podložky, směs pro zajištění závitů a hadicové spony s odolností proti vibracím na mobilním podvozku, protože trvalé vibrace na silnici nebo v terénu uvolní standardní spojovací prvky a armatury mnohem rychleji, než kdy by tomu bylo u stacionární instalace.
Většina poruch hydraulické pohonné jednotky má jednu ze tří hlavních příčin: kontaminace, provzdušňování nebo teplo. Rozpoznání časných příznaků každého z nich umožňuje personálu údržby zasáhnout ještě předtím, než součást skutečně selže.
| Symptom | Pravděpodobná dotčená součást | Společná hlavní příčina |
|---|---|---|
| Kňučení nebo kavitační hluk u čerpadla | Čerpadlo, sací sítko | Nízká hladina kapaliny, ucpané sítko nebo únik vzduchu na straně sání |
| Houbovitá nebo zpožděná odezva válce | Směrový nebo průtokový regulační ventil | Zavzdušněná kapalina nebo opotřebovaná cívka ventilu |
| Postupný pokles tlaku při zatížení | Čerpadlo, pojistný ventil | Vnitřní opotřebení kontaminovanou kapalinou |
| Rostoucí teplota kapaliny během směny | Chladič, pojistný ventil | Poddimenzované chlazení nebo nadměrný odlehčovací bypass |
| Pláčecí armatury a koncovky hadic | Armatury, hadicové sestavy | Únava z vibrací nebo nesprávný točivý moment při instalaci |
| Chybný údaj tlakoměru nebo převodníku | Izolátor měřidla, kabeláž převodníku | Poškození pulzací nebo uvolněné elektrické spojení |
Preventivní plán založený na odběru vzorků kapalin, plánovaných výměnách filtrů založených na indikátorech ucpání spíše než na pevných intervalech a pravidelných kontrolách před nabíjením akumulátoru zachytí velkou většinu těchto poruch, i když jejich náprava je stále levná.
Čtvrtletní vzorkování kapaliny je běžnou základní linií pro jednotky v nepřetržitém průmyslovém provozu, přičemž odběr vzorků se posunul na měsíční interval u jednotek provozujících vysoce přesné proporcionální nebo servo obvody, kde malé zvýšení počtu částic má nadměrný vliv na odezvu ventilu. Odběr vzorků z běžícího potrubí pod napětím spíše než ze dna zásobníku poskytuje reprezentativnější obrázek o tom, co skutečně cirkuluje čerpadlem a ventily.
Standardní katalogové jednotky pokrývají velkou část aplikací, ale zakázková sestavení jsou běžná tam, kde půdorys, hluk, pracovní cyklus nebo expozice životního prostředí nespadají do standardních rozsahů. Několik praktických otázek tvoří většinu vlastních specifikací.
Získání těchto odpovědí těsně před výběrem komponentů se vyhne nejdražšímu druhu přepracování: zjištění po instalaci, že čerpadlo, motor nebo chladicí soustava byly poddimenzované pro skutečné provozní podmínky.
Tam, kde je hydraulická pohonná jednotka umístěna v blízkosti stanoviště obsluhy nebo v zařízení citlivém na hluk, může zvukově tlumený kryt kolem čerpadla a motoru smysluplně snížit vnímaný hluk, často cenově efektivněji než samotné přepínání typů čerpadel. Konstrukce krytu musí vyvažovat akustické tlumení a adekvátní ventilaci, protože utěsněný kryt, který zachycuje teplo kolem motoru a čerpadla, zkrátí životnost součástí, i když ztiší jednotku.
Při správné filtraci a údržbě kapalin fungují konstrukční součásti hydraulické pohonné jednotky běžně 15 až 20 let, ačkoli čerpadla, těsnění a hadice jsou opotřebitelné položky, které se přestavují nebo vyměňují v kratších cyklech dlouho předtím.
Intervaly výměny závisí spíše na provozní teplotě a kontrole znečištění než na pevném počtu hodin. Mnoho průmyslových jednotek pracuje s ročními nebo dvouletými výměnami kapaliny, když filtrace udržuje nízké počty částic a teplota zůstává pod kontrolou, ale odběr vzorků kapaliny je spolehlivějším vodítkem než samotné kalendářní datum.
Ve většině případů to vyžaduje výměnu čerpadla a často i montážního adaptéru, protože oba typy čerpadel se liší spíše mechanicky než pouze logikou ovládání. Obecně je praktičtější specifikovat správný typ čerpadla předem na základě pracovního cyklu, než plánovat pozdější modernizaci.
Chladič, který má správnou velikost na papíře, bude stále nedostatečný, pokud je omezený ventilátor nebo průtok vody, pokud pojistný ventil obchází větší průtok, než bylo zamýšleno kvůli problému s ventilem nebo nastavením tlaku, nebo pokud stupeň viskozity kapaliny neodpovídá rozsahu provozních teplot.
Akumulátory močového měchýře reagují rychleji a jsou levnější pro obecné tlumení nárazů a vyhlazení tlaku, zatímco pístové akumulátory zvládají větší objemy a vyšší rychlosti cyklů odolněji, takže se lépe hodí pro aplikace s častými, velkoobjemovými špičkami.
Sací síto chrání vstup čerpadla před velkými nečistotami a je záměrně hrubé, typicky 100 až 150 mikronů, aby se zabránilo omezování vstupního průtoku čerpadla. Filtr tlakového potrubí je mnohem jemnější, typicky 10 až 25 mikronů, a chrání citlivější ventily a válce za čerpadlem.
Tlak, který se udržuje stabilní bez zatížení, ale klesá, jakmile je pohon zapojen, obvykle ukazuje na vnitřní opotřebení čerpadla nebo pojistný ventil, který se otevírá dříve, než je jeho nastavená hodnota, což obojí snižuje efektivní průtok, který je k dispozici, jakmile systém skutečně pracuje, a nikoli naprázdno.
Silnější kapalina odolává proudění skrz malé vnitřní kanály uvnitř směrového nebo proporcionálního ventilu, čímž zpomaluje pohyb cívky a odezvu ovladače. To je důvod, proč je zpoždění studeného startu běžné u jednotek, které jsou přes noc nečinné v nevytápěných prostorách, a proč některé instalace přidávají ohřívač nádrže nebo zahřívací cyklus před spuštěním na plnou rychlost v chladných podmínkách.
Pilotem ovládaný zpětný ventil umožňuje volný průtok v jednom směru a blokuje zpětný tok, dokud jej signál pilotního tlaku záměrně neotevře, což se běžně používá k udržení válce v poloze bez driftu, i když je směrový ventil vycentrován a není aplikován žádný aktivní tlak.
Tato hydraulická pohonná jednotka přenosného zakladače je navržena pro přenosné zakladače a integruje vysokotlaké zubové čerpadlo, stejnosměrný mot...
Zobrazit podrobnosti
Tato hydraulická pohonná jednotka je speciálně navržena pro sklápěcí návěsy. Je integrován vysokotlakým zubovým čerpadlem, strojem na stejnosměrné ...
Zobrazit podrobnosti
Tato hydraulická čerpací stanice se skládá ze série zubových čerpadel s bočním vstupem a bočním výstupem a 4,5 nebo 5palcových stejnosměrných motor...
Zobrazit podrobnosti
Tato hydraulická pohonná jednotka je speciálně navržena pro mobilní hydraulický zvedací stůl, který je integrován s vysokotlakým zubovým čerpadlem....
Zobrazit podrobnosti
Tato hydraulická pohonná jednotka je speciálně navržena pro svářečku na tupo a je integrována vysokotlakým zubovým čerpadlem, centrálním ventilovým...
Zobrazit podrobnosti
Tato hydraulická pohonná jednotka je speciálně navržena pro rotační posuv stroje na řezání trubek. Je integrován vysokotlakým zubovým čerpadlem, ce...
Zobrazit podrobnosti
Tato hydraulická pohonná jednotka je speciálně navržena pro dělený hydraulický zvedací sloup, integruje obousměrné zubové čerpadlo, střídavý motor ...
Zobrazit podrobnosti
Tato hydraulická pohonná jednotka je navržena tak, aby splňovala extrémní požadavky na bezpečnost, zejména pro kritické případy, kdy je třeba zabrá...
Zobrazit podrobnosti

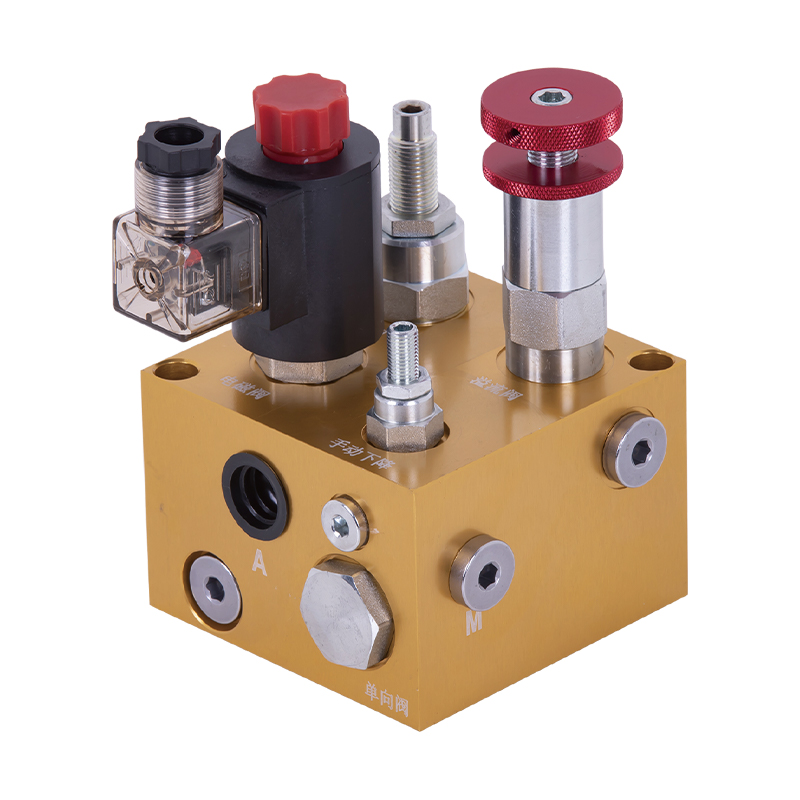

Rozdělovací blok pohonné jednotky pro zvedací plošinu je hlavní integrovanou součástí hydraulického systému a hraje klíčovou roli při koordinaci rů...
