Průvodce motorem HPU: Tipy pro dimenzování, typy, účinnost a údržbu

ZÁKLADY HYDRAULICKÉ ENERGETICKÉ JEDNOTKY

Co vlastně dělá motor HPU uvnitř hydraulické jednotky

An Motor HPU převádí elektrický nebo mechanický vstup na rotační sílu, která pohání čerpadlo uvnitř a Hydraulická pohonná jednotka generující průtok a tlak potřebný k pohybu válců, otáčení pohonů nebo provozu hydraulických nástrojů. Bez motoru je zbytek hydraulické pohonné jednotky jen nádrž, potrubí a potrubí. Motor je jediná součást, která přeměňuje uloženou elektrickou energii na použitelnou mechanickou práci, a jeho velikost, rychlost a účinnost určují téměř každé výstupní číslo výkonu v systému, od doby cyklu přes hladinu hluku až po náklady na elektřinu za hodinu provozu.

Většina průmyslových hydraulických pohonných jednotek používá třífázový střídavý indukční motor spojený přímo s ozubeným, lopatkovým nebo pístovým čerpadlem pomocí pružné spojky nebo zvonového pouzdra. Hřídel motoru otáčí hřídelem čerpadla pevnou nebo proměnnou rychlostí a tato rotace vytlačuje hydraulickou kapalinu z nádrže do pracovního okruhu. V mobilních aplikacích nebo aplikacích mimo síť plní stejnou roli stejnosměrný motor běžící z baterie, hydraulický motor poháněný dieselovým motorem přes pomocný náhon nebo ve vybraných případech pneumatický motor, kde je elektřina nedostupná nebo její použití není bezpečné, jako například v určitých důlních nebo pobřežních prostředích.

RYCHLÁ REFERENCE

Motor o výkonu 10 koní provozuje čerpadlo s objemem 2,5 krychlového palce při 1800 ot./min. 32,5 galonů za minutu proudění tekutiny. Tento jediný vztah mezi koňským výkonem, zdvihovým objemem a otáčkami je výchozím bodem pro téměř každé rozhodnutí o výběru motoru HPU.

Anatomie motoru HPU a jak se připojuje k systému

Před porovnáváním typů motorů nebo prováděním výpočtů velikosti pomáhá přesně pochopit, které části motoru HPU jsou důležité pro výkon a které části jsou důležité pouze pro instalaci. Motor HPU není generický elektrický motor přišroubovaný k hydraulické nádrži; je vybrán a konfigurován kolem sady mechanických a elektrických rozhraní, která jsou specifická pro hydraulický přenos síly.

Hřídel a klínová drážka

Výstupní hřídel motoru nese drážku pro pero nebo drážku, která musí přesně lícovat se vstupní spojkou čerpadla. Neshoda je zde jedinou nejčastější příčinou zpoždění instalace u nových sestav HPU.

Montážní příruba

Rámové motory NEMA a IEC používají standardizované uchycení s přírubou C nebo D, takže motor je přišroubován přímo k pouzdru zvonu bez vlastních držáků, čímž je zajištěno konzistentní vyrovnání v celé konstrukci.

Vinutí a třída izolace

Třída izolace, obvykle klasifikovaná jako B, F nebo H, určuje, kolik tepla vinutí tolerují před degradací. Třída F je dnes de facto standardem pro většinu průmyslových provozů HPU.

Typ krytu

Kryty TEFC (zcela uzavřené ventilátorem chlazené) a TENV (zcela uzavřené neventilované) chrání vinutí před olejovou mlhou, prachem a oplachovacími spreji, které jsou běžné u hydraulických zařízení.

Typy motorů používané v konstrukcích hydraulických pohonných jednotek

Výběr správného typu motoru pro hydraulickou pohonnou jednotku závisí na pracovním cyklu, dostupném napájecím zdroji, okolních podmínkách a četnosti spouštění a zastavování jednotky během směny. Níže je uvedeno srovnání čtyř kategorií motorů, které se nejčastěji spárují s hydraulickými čerpadly v průmyslových a mobilních zařízeních, následované bližším pohledem na to, kde každá z nich získává své místo.

Porovnání typů motorů používaných k pohonu hydraulických agregátů napříč stacionárními a mobilními aplikacemi.
Typ motoru	Typický výkonový rozsah	Běžný případ použití	Omezení klíče
Třífázová indukce AC	1 až 500 HP	Stacionární průmyslové HPU	Vyžaduje třífázové napájení
Jednofázový střídavý proud	0,5 až 10 HP	Malé dílenské lisy, výtahy	Nižší startovací moment
Stejnosměrný motor	0,5 až 20 HP	Mobilní, bateriemi napájené jednotky	Omezená nepřetržitá životnost
Pohon motorem (PTO)	10 až 1000 HP	Terénní, zemědělské, námořní	Žádná závislost na rozvodné síti, ale vyžaduje logistiku paliva

Třífázové indukční motory na střídavý proud

Stacionárním průmyslovým hydraulickým pohonným jednotkám dominují třífázové motory, protože poskytují vysoký startovací moment, běží efektivně při konstantní rychlosti a mají desetiletími ověřenou spolehlivost v továrních prostředích. Typický třífázový motor s rámem NEMA v této roli běží při 1800 nebo 3600 ot./min, přičemž 1800 ot./min je mnohem běžnější pro životnost čerpadla, protože nižší otáčky hřídele snižují opotřebení hřídelových těsnění a ložisek čerpadla.

Jednofázové AC motory

Jednofázové motory zaplňují mezeru v menších obchodech a provozech, kde nebylo nikdy instalováno třífázové napájení. Fungují dobře pro lehké lisy, zvedací plošiny a malé testovací stojany pod zhruba 10 koňskými silami, ale jejich nižší počáteční točivý moment znamená, že se potýkají se zátěží s vysokou setrvačností nebo aplikacemi, které potřebují startovat pod plným tlakem.

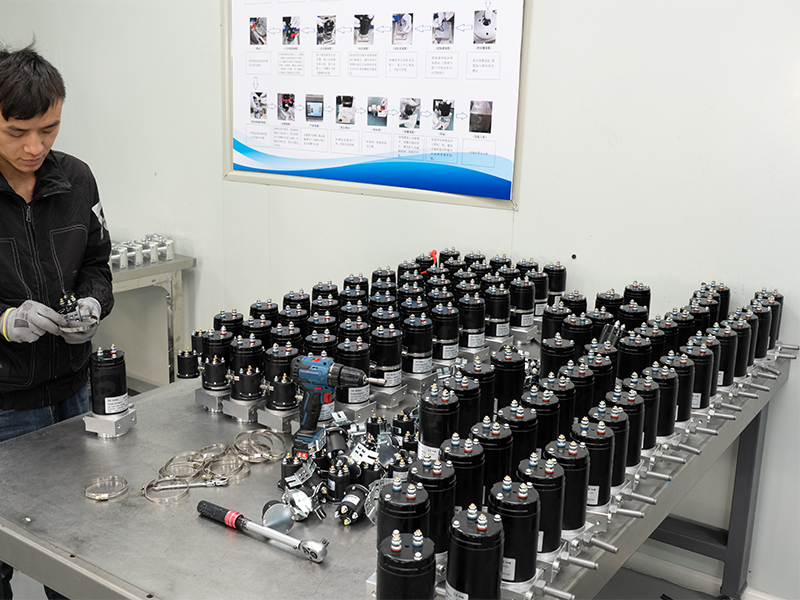

Stejnosměrné motory pro mobilní a bateriově napájené jednotky

Stejnosměrné motory jsou standardní volbou pro bateriemi napájené hydraulické jednotky používané v nůžkových zvedacích plošinách, mobilních plošinách a elektrických pracovních vozících. Běžná napětí jsou 12V, 24V a 48V, přičemž systémy s vyšším napětím obecně dodávají více energie pro menší odběr proudu, a tedy méně tepla v kabeláži.

Motorem poháněné vývodové jednotky

Když hydraulická pohonná jednotka potřebuje pracovat daleko od jakékoli elektrické sítě, převezme řízení motorem poháněné PTO. Tato nastavení jsou běžná u zemědělského vybavení, vrtných souprav a námořních palubních strojů, kde již existují dieselové nebo benzínové motory pro jiné účely a hydraulické čerpadlo jednoduše využívá dostupný výkon hřídele.

Jak dimenzovat motor HPU pro vaši aplikaci

Poddimenzování motoru HPU je jednou z nejčastějších a nejdražších chyb při návrhu hydraulického systému. Motor, který nemůže dodat dostatečný točivý moment při spuštění, opakovaně aktivuje ochranu proti přetížení, přehřeje se a selže dlouho před svou jmenovitou životností. Předimenzování na druhé straně plýtvá energií a zvyšuje počáteční náklady, aniž by se přidal nějaký použitelný výkon, a také může způsobit, že motor při částečném zatížení běží méně efektivně.

VZORCE VELIKOSTI JÁDRA

HP = (GPM × PSI) / 1714

Kde GPM je požadovaný průtok a PSI je maximální tlak v systému. Tento vzorec předpokládá účinnost čerpadla zhruba 85 až 90 procent, což je typické pro nová zubová a lamelová čerpadla pracující při normální teplotě.

Zpracovaný příklad

Zvažte hydraulickou energetickou jednotku, která potřebuje k provozu hydraulického lisu dodávat 15 galonů za minutu při 2000 PSI. Použití vzorce: 15 násobeno 2000 se rovná 30 000, děleno 1714 se rovná 17,5 koní . V praxi většina konstruktérů zaokrouhluje na další standardní velikost rámu motoru, což by byl motor o výkonu 20 HP, aby zohlednili ztráty účinnosti čerpadla a ponechali prostor pro tlakové špičky během pracovního cyklu.

Kontrolní seznam velikosti

Vždy velikost pro požadavek na špičkový tlak, ne pro průměrný provozní tlak
Faktor pracovního cyklu, protože přerušovaný provoz umožňuje menší motory než nepřetržitý provoz
Zohledněte okolní teplotu, protože motory se v uzavřeném nebo horkém prostředí snižují
Přizpůsobte otáčky motoru jmenovitým otáčkám čerpadla, abyste zabránili kavitaci nebo nadměrnému opotřebení
Ponechte alespoň 10 až 15 procent prostoru nad vypočítaným minimálním výkonem

Pracovní cyklus a jeho vliv na dimenzování

Pracovní cyklus popisuje, jaký zlomek provozní hodiny stráví motor při plném zatížení. Lis, který cykluje 8 sekund a odpočívá 22 sekund, má pracovní cyklus téměř 27 procent, což umožňuje menší motor než aplikace s nepřetržitým provozem, jako je plastová vstřikovací svorka, která udržuje tlak po dobu několika minut. Typové štítky motoru uvádějí jmenovitý výkon jako S1 pro nepřetržitý provoz nebo S3 pro přerušovaný provoz a přizpůsobení tohoto jmenovitého výkonu skutečnému profilu aplikace zabraňuje nepříjemnému přehřívání a zbytečnému předimenzování.

Energetická účinnost a pohony s proměnnou frekvencí

Motor s pevnými otáčkami, který nepřetržitě provozuje hydraulické čerpadlo plnou rychlostí, i když systém potřebuje pouze částečný průtok, plýtvá značné množství energie ve formě tepla přes pojistný ventil. Spárování motoru HPU s pohonem s proměnnou frekvencí umožňuje, aby otáčky motoru sledovaly aktuální požadavky systému, místo aby běžel nepřetržitě s jednou konstantní rychlostí.

Energetické a regulační rozdíly mezi motory HPU s pevnou rychlostí a VFD řízenými motory.
Provozní stav	Motor s pevnou rychlostí	Motor řízený VFD
Nečinný / Pohotovostní režim	Plný odběr energie zachován	Rychlost snížena téměř na nulu
Částečné zatížení	Přebytečný průtok vypuštěn přes pojistný ventil	Tok přizpůsobený přímo poptávce
Startup Inrush	Špičkový proud při každém startu	Měkká rampa snižuje proudové špičky
Úroveň hluku	Konstantní hluk při plné rychlosti	Klesá se sníženou rychlostí

Ukázala to terénní data shromážděná v různých průmyslových lisech a vstřikovacích zařízeních úspora energie mezi 30 a 60 procenty po dovybavení motorů HPU s pevnými otáčkami pohony s proměnnou frekvencí v závislosti na tom, jak velkou část pracovního cyklu strávíte při částečném zatížení oproti plnému zatížení. Aplikace s dlouhými dobami nečinnosti nebo prodlevy, jako jsou upínací stanice pro vstřikování plastů, obvykle zaznamenávají největší zisky, zatímco aplikace běžící téměř při plném zatížení neustále zaznamenávají menší, ale stále smysluplné úspory.

Kde VFD přidávají největší hodnotu

Lisovací a upínací operace, zkušební stojany s proměnlivými požadavky na průtok a jakýkoli HPU, který tráví značný čas naprázdno mezi cykly, jsou nejsilnějšími kandidáty na retrofit VFD. Aplikace s nepřetržitým provozem běžící nepřetržitě při jednom ustáleném průtoku mají menší přínos, protože motor již většinu času pracuje v blízkosti svého nejúčinnějšího bodu.

Spojení motoru s čerpadlem a vyrovnání

Spojení mezi hřídelí motoru a hřídelí čerpadla je častým zdrojem předčasného selhání, které nemá nic společného s elektrickým výkonem motoru. Nesouosost mezi motorem a hřídelí čerpadla způsobuje radiální zatížení ložisek, která nebyla navržena pro jeho přenášení, a zkracuje životnost těsnění a ložisek na obou součástech, i když samotný motor funguje přesně tak, jak je specifikováno.

Použijte pružnou spojku dimenzovanou na točivý moment a rychlost motoru, nejen na jeho výkon
Před konečným přišroubováním zkontrolujte úhlové a paralelní vyrovnání pomocí úchylkoměru nebo laserového vyrovnávacího nástroje
Ujistěte se, že pouzdro zvonu nebo montážní příruba SAE odpovídají velikosti rámu motoru i montážnímu standardu čerpadla
Po prvních 100 hodinách provozu znovu zkontrolujte vyrovnání, protože montážní šrouby a elastomerové spojky se mohou usadit
Každoročně zkontrolujte vložku spojky nebo elastomerový prvek, zda nejsou prasklé, protože se jedná o předmět podléhající opotřebení i na správně seřízeném systému

Montážní standardy SAE, jako jsou příruby SAE A, B, C a D, existují specificky, takže motory a čerpadla od různých výrobců lze spárovat bez vlastního obrábění. Potvrzením velikosti příruby SAE a rozměru hřídele s perem nebo drážkou před nákupem se vyhnete neshodě, která by jinak vyžadovala vlastní adaptér, což zvyšuje náklady a další bod potenciálního nesouososti hnacího ústrojí.

Postupy údržby, které prodlužují životnost motoru HPU

Dobře udržovaný motor HPU v čistém průmyslovém prostředí může spolehlivě běžet 15 až 20 let, zatímco zanedbaný ve špinavém nebo přehřátém prostředí může selhat do 2 až 3 let. Rozdíl je téměř vždy způsoben hrstkou opakujících se návyků údržby spíše než jakýmkoliv dramatickým zásahem.

Kontrola ložisek a mazání

Ložiska motoru by měla být v pravidelných intervalech kontrolována, zda nevykazují neobvyklý hluk, vibrace nebo teplo, přičemž intervaly mazání by se měly řídit výrobním štítkem nebo příručkou údržby spíše než podle obecného plánu. Přemazání je stejně škodlivé jako nedostatečné mazání, protože může způsobit přehřátí ložisek a prasknutí těsnění.

Tepelný monitoring

Teplota vinutí motoru je jedním z nejjasnějších časných indikátorů problémů předtím, než dojde k poruše. Trvalá teplota vinutí o 10 stupňů Celsia nad jmenovitou teplotní třídou motoru zhruba zkracuje jeho očekávanou životnost izolace na polovinu.

Kvalita elektrického napájení

Nerovnováha napětí napříč třemi fázemi o více než 1 procento může neúměrně zvýšit zahřívání motoru a trvalá nerovnováha nad 5 procent je běžným předchůdcem předčasného selhání vinutí u průmyslových motorů HPU.

Kontrola kontaminace

Chladicí žebra, průduchy a oblast kolem motoru by měly zůstat bez zbytků hydraulického oleje, kovových jemných částic a prachu, protože nahromadění nečistot omezuje proudění vzduchu a je jednou z hlavních příčin pomalého a těžko diagnostikovatelného přehřívání.

Čtvrtletní kontrolní seznam údržby

Udržujte chladicí žebra a ventilační otvory bez prachu a nečistot
Ověřte, že napájecí napětí nepřesahuje 10 procent jmenovité hodnoty na typovém štítku
Zkontrolujte spojku a montážní šrouby, zda nejsou uvolněné
Sledujte odběr proudu motoru v průběhu času, abyste včas zachytili vznikající opotřebení čerpadla
Zaznamenávejte hodnoty teploty vinutí, abyste zjistili postupné vzestupné trendy

Diagnostika běžných problémů s motorem HPU

Většina hlášených problémů s motorem HPU má původ v jedné ze tří hlavních příčin: problémy s elektrickým napájením, problémy s mechanickým spojením nebo protitlak v hydraulickém systému, který je mylně považován za poruchu motoru. Jejich včasné oddělení zabrání výměně dokonale dobrého motoru, když je skutečný problém jinde v okruhu.

Běžné motorické symptomy HPU s pravděpodobnými příčinami a prvním diagnostickým krokem.
Symptom	Pravděpodobná příčina	První kontrola
Motor hučí, ale netočí se	Jednofázové ztrátové nebo zadřené čerpadlo	Zkontrolujte všechna tři fázová napětí
Časté přetížení	Poddimenzovaný motor nebo vysoký tlak v systému	Ověřte nastavení pojistného ventilu podle jmenovitého výkonu motoru
Nadměrné vibrace	Nesouosost spojky nebo opotřebovaná ložiska	Nejprve zkontrolujte vyrovnání spojky
Přehřátí během normálního provozu	Zablokovaná ventilace nebo nízké napětí	Vyčistěte ventilační otvory a změřte napájecí napětí
Pomalý nebo slabý pohyb válce	Spíše opotřebované čerpadlo než problém s motorem	Změřte skutečný průtok proti jmenovitému GPM

Oddělení poruch motoru od poruch hydrauliky

Jednoduchá kontrola proudu vede dlouhou cestu k oddělení skutečného problému motoru od problému hydraulického systému. Pokud motor odebírá normální proud, ale systém nefunguje správně, problém je téměř vždy za čerpadlem, ventily nebo pohony. Pokud motor odebírá nadměrný proud vzhledem k jmenovité hodnotě na typovém štítku, pravděpodobnějším viníkem je zatížení samotného motoru, ať už z čerpadla nebo z důvodu mechanické vazby.

Často kladené otázky o motorech HPU

Jakou velikost motoru potřebuji pro hydraulickou jednotku?

Velikost motoru závisí na požadovaném průtoku a maximálním tlaku v systému, vypočítané pomocí vzorce HP se rovná GPM krát PSI děleno 1714. Lis, který potřebuje 15 GPM při 2000 PSI, vyžaduje přibližně 17,5 HP, obvykle zaokrouhleno nahoru na rám motoru 20 HP, aby byla ponechána rezerva pro tlakové špičky.

Může jednofázový motor pohánět hydraulickou jednotku?

Ano, jednofázové motory mohou pohánět menší hydraulické jednotky až do výkonu zhruba 10 HP, ale obecně mají nižší rozběhový moment než třífázové motory stejného jmenovitého výkonu, což je důležité pro aplikace s vysokým startovacím zatížením, jako jsou lisy, které startují pod tlakem.

Jak dlouho by měl motor HPU vydržet?

Správně dimenzovaný a udržovaný motor HPU v čistém prostředí běžně vydrží 15 až 20 let provozu, zatímco motory vystavené teplu, prachu, nerovnováze napětí nebo chronickému nesouososti často selžou během 2 až 3 let.

Proč se můj motor HPU při normální zátěži přehřívá?

Nejčastějšími příčinami jsou ucpané chladicí průduchy omezující proudění vzduchu, napájecí napětí běžící pod jmenovitým jmenovitým štítkem nebo čerpadlo vyžadující větší krouticí moment, než je motor dimenzován na trvalé dodávání, kvůli příliš velkému nastavení pojistného ventilu.

Skutečně šetří přidání VFD k motoru HPU energii?

Ano, terénní výsledky napříč průmyslovými instalacemi ukazují úspory energie mezi 30 a 60 procenty po přidání řízení měniče s proměnnou frekvencí, přičemž největší zisky jsou pozorovány u aplikací, které mají mezi pracovními cykly dlouhé doby nečinnosti nebo částečného zatížení.

Jaký je rozdíl mezi výkonem motoru a zdvihovým objemem čerpadla?

Výkon motoru v koňských silách popisuje, jak velký rotační výkon může motor dodat, zatímco výtlak čerpadla popisuje, jaký objem tekutiny se čerpadlo pohybuje za otáčku. Tyto dvě hodnoty společně při daných otáčkách určují skutečný průtok a tlakovou kapacitu systému.

Jakou třídu izolace by měl mít motor HPU?

Izolace třídy F je dnes standardní volbou pro většinu průmyslových motorů HPU, nabízí vyšší teplotní toleranci než starší konstrukce třídy B a přitom zůstává široce dostupná u všech značek motorů a velikostí rámů.

Jak často by se mělo kontrolovat seřízení motoru HPU?

Vyrovnání by mělo být ověřeno při instalaci, znovu zkontrolováno po prvních 100 hodinách provozu, jakmile se montážní prvky usadí, a poté zkontrolovány během běžné čtvrtletní údržby nebo dříve, pokud se znatelně zvýší vibrace nebo hluk.
