Jak funguje hydraulická pohonná jednotka?

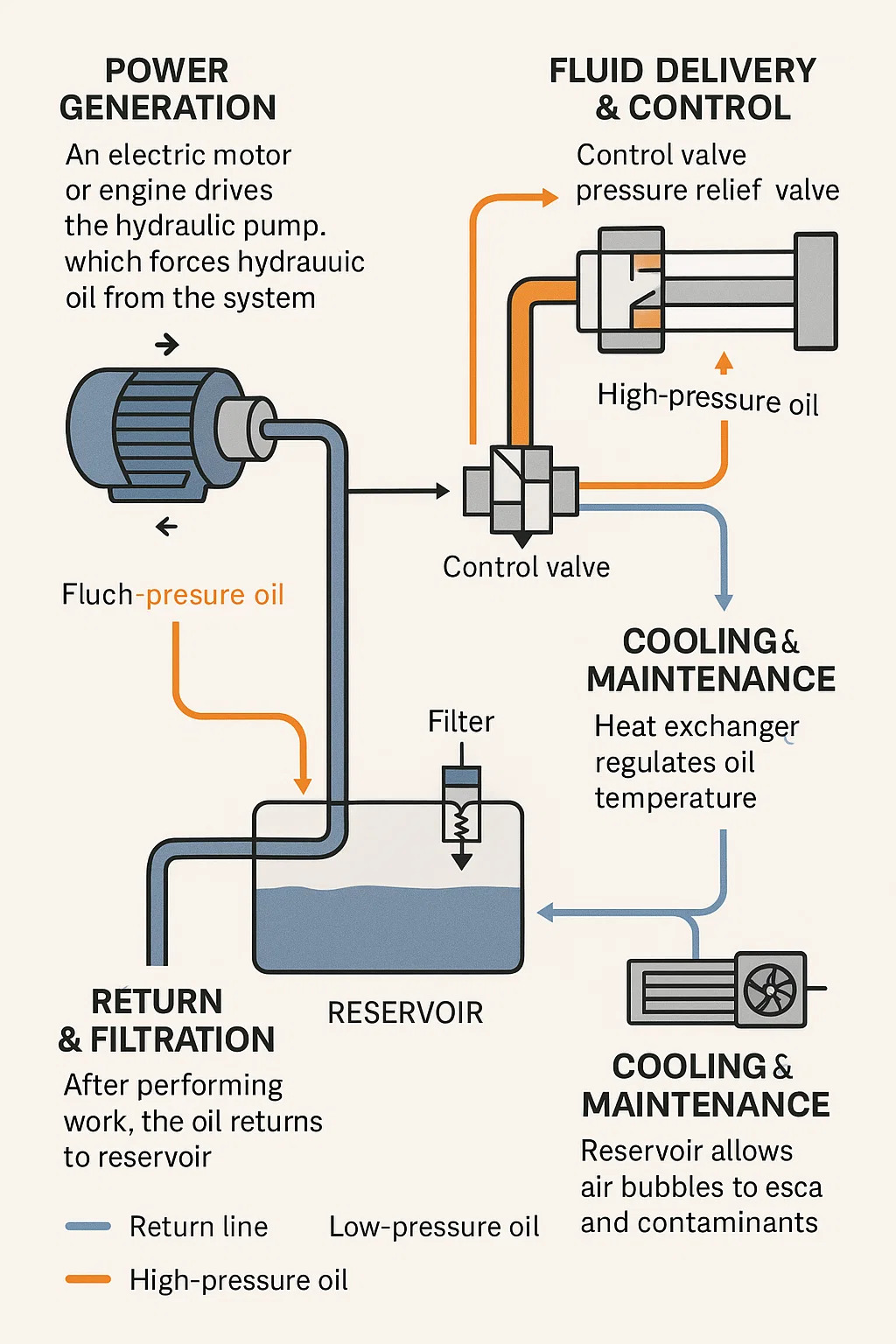

A hydraulická pohonná jednotka (HPU) přeměňuje mechanickou energii na hydraulickou energii pro pohon aktuátorů (válce, motory). Zde je podrobný rozpis jeho fungování:

1. Výroba energie
Elektromotor nebo motor pohání hydraulické čerpadlo, které vytlačuje hydraulický olej ze zásobníku (nádrže) do systému.
Čerpadlo vytváří průtok a tlak, přeměňuje mechanickou energii na hydraulickou energii.

2. Dodávka a kontrola tekutin
Tlakový olej protéká potrubím/hadicemi k ovládání ventilů (směrové, tlakové nebo průtokové ventily).
Směrové ventily určují dráhu oleje – posílají jej k vysouvání nebo zatahování válce nebo otáčení hydraulického motoru.
Přetlakové ventily chrání systém omezením maximálního tlaku.

3. Aktivace (výstup práce)
Vysokotlaký olej vstupuje do hydraulického válce (lineární pohyb) nebo hydromotoru (rotační pohyb), čímž se břemeno pohybuje.
Pohyb pohonu závisí na průtoku oleje (rychlosti) a tlaku (síle).

4. Návrat a filtrace
Po provedení práce se olej vrací zpětným potrubím do zásobníku.
Filtr čistí olej před opětovným použitím a zabraňuje kontaminaci.

5. Chlazení a údržba
Tepelné výměníky (vzduchem nebo kapalinou chlazené) regulují teplotu oleje.
Nádrž umožňuje unikání vzduchových bublin a usazování nečistot.
